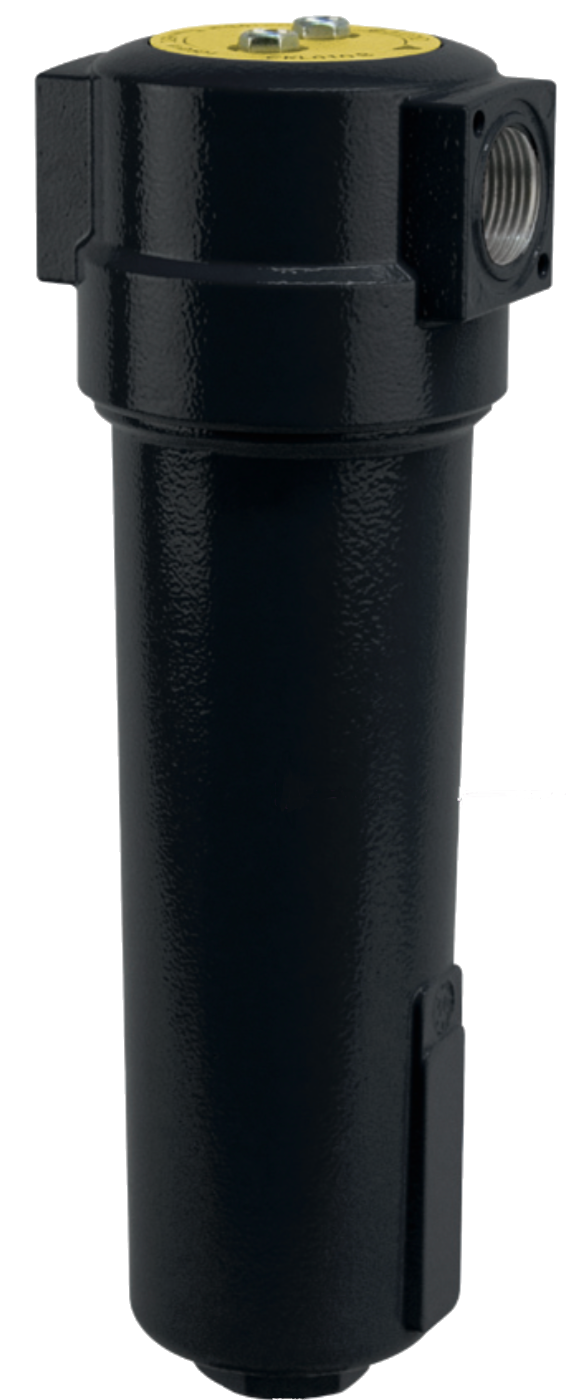

Separator cyklonowy 1"

Separatory cyklonowe do sprężonego powietrza

Separator cyklonowy sprężonego powietrza
Stosowany jako podstawowy element do usuwania wody ze sprężonego powietrza
Nie działa jak typowy filtr, wprawia medium w ruch wirowy wytrącając cząsteczki wody i oleju

Dane techniczne:
medium: sprężone powietrze
zakres temperatur: +1,5/+65 °C
ciśnienie wejściowe: maksymalnie 16 bar
zakres filtracji: separacja kondensatu poprzez ruch wirowy
klasa jakości powietrza: -
spust kondensatu: ręczny (jako opcja automatyczny)
gwinty przyłączy: 1"
przepływ: 282 m3/h
Zestaw zawiera obudowę i wkład.

Separator cyklonowy 1" – skuteczne usuwanie kondensatu i cząstek stałych z instalacji sprężonego powietrza

Separator cyklonowy 1" to wysokowydajne urządzenie filtrujące, przeznaczone do efektywnego oddzielania kondensatu oraz cząstek olejowych z instalacji sprężonego powietrza. Wykorzystuje zjawisko siły odśrodkowej, co pozwala na mechaniczne oddzielanie zanieczyszczeń bez użycia elementów filtracyjnych ulegających zużyciu. Dzięki swojej niezawodności, niskim kosztom eksploatacji oraz wysokiej skuteczności działania, separator ten znajduje zastosowanie w przemysłowych i komercyjnych systemach pneumatycznych, gdzie czystość powietrza oraz ochrona urządzeń końcowych mają kluczowe znaczenie.

Zasada działania

Separator cyklonowy działa w oparciu o zjawisko separacji cyklonowej. Strumień sprężonego powietrza kierowany jest w sposób wirowy do wnętrza korpusu urządzenia, gdzie siła odśrodkowa wypycha cząstki wody i oleju ku ściankom. Oddzielony kondensat gromadzi się w dolnej części separatora, skąd może być usuwany za pomocą automatycznego spustu kondensatu (np. pływakowego AOK 16 lub AOK 20), co zapewnia ciągłą i bezobsługową pracę.

Kluczowe cechy separatora cyklonowego 1":

• Rozmiar przyłącza: 1" (gwint wewnętrzny BSP)

• Materiał wykonania: aluminium malowane proszkowo, odporne na korozję

• Konstrukcja bez wkładów filtracyjnych – brak elementów eksploatacyjnych do wymiany

• Wysoka efektywność separacji – do 90% w przypadku cząstek wody i oleju większych niż 10 µm

• Maksymalne ciśnienie robocze: do 16 bar

• Temperatura pracy: od +1,5°C do +65°C

• Montaż pionowy – urządzenie wymaga instalacji w pozycji pionowej dla prawidłowego działania

Zastosowanie:

Separator cyklonowy 1" dedykowany jest do systemów sprężonego powietrza o średnim i dużym przepływie. Sprawdza się szczególnie tam, gdzie istotna jest ochrona osuszaczy, filtrów dokładnych, zaworów, siłowników i narzędzi pneumatycznych przed uszkodzeniem lub spadkiem wydajności na skutek obecności kondensatu i cząstek stałych. Typowe obszary zastosowania:

• Systemy sprężonego powietrza w zakładach produkcyjnych

• Instalacje w przemyśle spożywczym, chemicznym i farmaceutycznym

• Warsztaty, lakiernie, hale montażowe

• Zabezpieczenie osuszaczy ziębniczych i adsorpcyjnych

• Stacje przygotowania powietrza

Korzyści z zastosowania separatora cyklonowego 1":

• Zwiększenie żywotności instalacji pneumatycznej – skuteczne usuwanie kondensatu zapobiega korozji i awariom elementów systemu.

• Redukcja kosztów eksploatacyjnych – brak wymiennych filtrów zmniejsza koszty serwisu.

• Efektywna ochrona osuszaczy i filtrów precyzyjnych – zmniejsza ich obciążenie oraz wydłuża czas międzyobsługowy.

• Minimalizacja strat ciśnienia – konstrukcja zapewnia niski opór przepływu, co przekłada się na oszczędność energii.

• Łatwość konserwacji i montażu – kompaktowa budowa i prostota obsługi pozwalają na szybkie wdrożenie do istniejącej instalacji.

Dane techniczne:

FAQ – Najczęściej zadawane pytania

1. Czy separator cyklonowy 1" usuwa również olej z powietrza?

Tak, separator efektywnie usuwa kondensat, który często zawiera cząstki oleju pochodzącego z kompresora. Do usuwania mgły olejowej i bardzo drobnych cząstek zalecane jest stosowanie separatora cyklonowego w połączeniu z filtrami 0,01um.

2. Czy separator cyklonowy wymaga wymiany jakichkolwiek elementów?

Nie. Separator cyklonowy nie posiada żadnych wymiennych wkładów filtracyjnych. To urządzenie bezobsługowe, co przekłada się na niskie koszty eksploatacji.

3. Jak często należy opróżniać separator z kondensatu?

Zaleca się zastosowanie automatycznego spustu kondensatu (np. AOK 16, AOK 20), który zapewnia automatyczne opróżnianie separatora bez potrzeby ręcznej obsługi.

4. Czy separator można montować poziomo?

Nie. Separator cyklonowy musi być zamontowany w pozycji pionowej, aby wykorzystać pełną skuteczność działania siły odśrodkowej i prawidłowo odprowadzać kondensat.

5. Jak dobrać odpowiedni separator do instalacji?

Dobór separatora zależy od średnicy rurociągu, przepływu powietrza oraz ciśnienia roboczego. Separator 1" zalecany jest do instalacji o średnim i dużym natężeniu przepływu – dla dokładnego dopasowania warto skonsultować się z doradcą technicznym.

6. Czy separator cyklonowy chroni przed wszystkimi zanieczyszczeniami w sprężonym powietrzu?

Nie. Separator cyklonowy skutecznie usuwa wodę i większe drobiny olejowe, ale nie zatrzymuje drobnych mgieł olejowych czy mikrocząstek. Dla pełnej ochrony zaleca się stosowanie zestawu filtracyjnego z filtrem wstępnym, dokładnym i zależnie od potrzeb węglowym.

Podsumowanie

Separator cyklonowy 1" to wydajne, bezobsługowe urządzenie filtrujące do wstępnej separacji kondensatu i zanieczyszczeń stałych z instalacji sprężonego powietrza. Dzięki wykorzystaniu siły odśrodkowej zapewnia skuteczne i niezawodne działanie bez konieczności stosowania wkładów filtracyjnych. Jego uniwersalne zastosowanie, prostota montażu i niskie koszty utrzymania czynią go optymalnym wyborem dla każdej instalacji pneumatycznej, w której liczy się jakość powietrza, niezawodność i efektywność energetyczna.

Masz dodatkowe pytania? Zadzwoń do nas,
chętnie doradzimy Ci w doborze odpowiedniego produktu.

58 380 18 08
