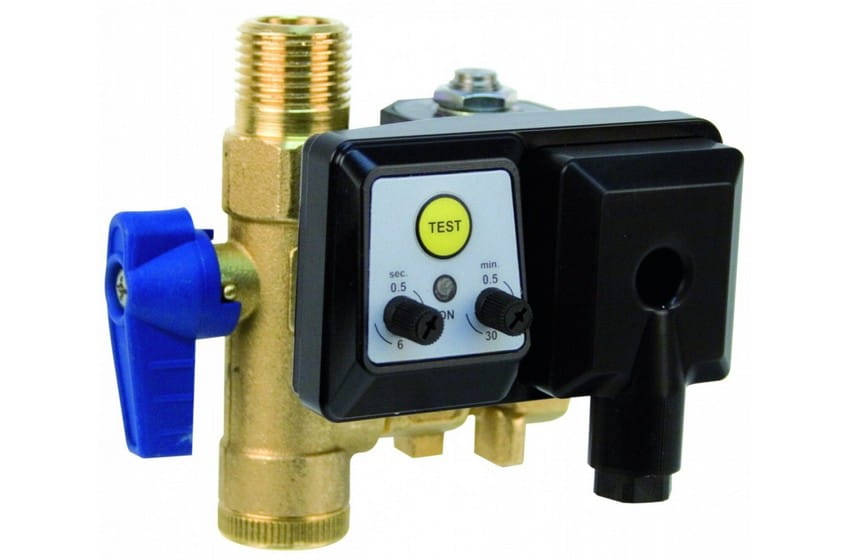

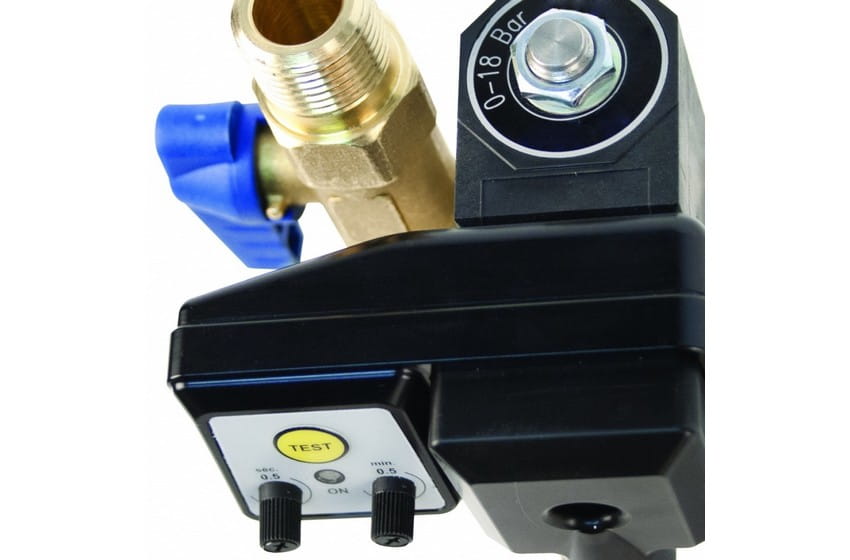

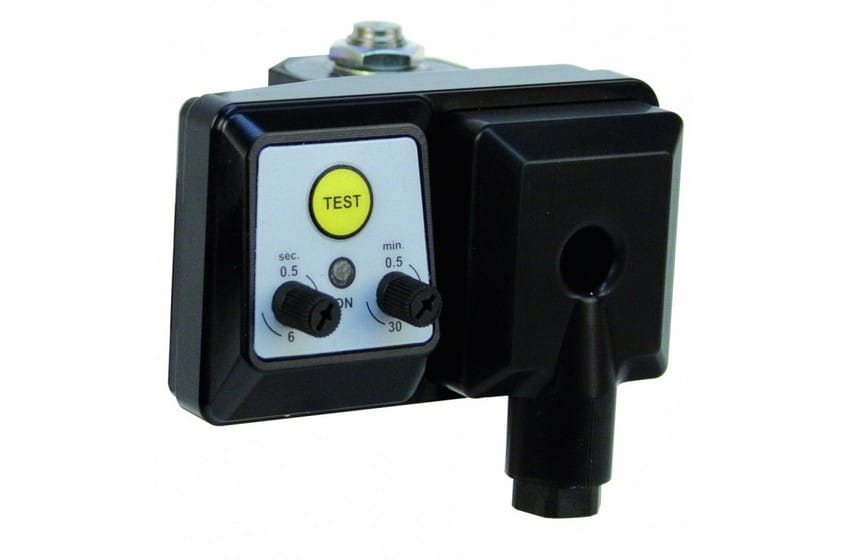

Czasowy automatyczny spust kondensatu TD16 M

Ręczny spust kondensatu do obudów PS. Czasowy spust kondensatu do układów pneumatycznych. Regulowany w zakresie czasu otwarcia i częstotliwości otwierania.
Służy do odprowadzania kondensatu ze szklanek filtrów jak również ze zbiorników sprężonego powietrza. Elektryczny spust kondensatu zasilany jest prądem 230V. Awaryjnie posiada również możliwość ręcznego otwarcia.

Dane techniczne:
medium: sprężone powietrze
zakres temperatur: +1,5/+65 °C
ciśnienie pracy: maksymalnie 16 bar
materiał wykonania: mosiądz, poliamid
gwint przyłącza: Wlot/wylot: 1/2"/1/4" (pasuje do wszystkich rozmiarów obudowy)
zasilanie: 230V, zalecany przekrój przewodu: 3x0,75 mm2
regulacja czasu otwarcia: 0.5-6 sekund
regulacja przerwy między otwarciami: 0.5-30 min

Czasowy automatyczny spust kondensatu TD16-M

Automatyczny spust kondensatu TD16-M to wysokiej jakości, profesjonalne rozwiązanie dedykowane dla instalacji pneumatycznych i sprężonego powietrza, w których istotne jest skuteczne, bezobsługowe i bezawaryjne odprowadzanie kondensatu. Urządzenie to zaprojektowane zostało z myślą o zapewnieniu maksymalnej efektywności, niezawodności działania oraz łatwości obsługi. Dzięki zastosowaniu zaawansowanej technologii sterowania czasowego, spust TD16-M gwarantuje optymalną pracę systemu sprężonego powietrza, chroniąc go przed skutkami zalegającego kondensatu.

Co to jest kondensat i dlaczego jego usuwanie jest tak ważne?

Kondensat to naturalny produkt uboczny sprężania powietrza. W wyniku sprężania cząsteczki pary wodnej zawarte w powietrzu ulegają skropleniu, tworząc wodę nasyconą zanieczyszczeniami – w tym olejami i cząstkami stałymi. Zalegający kondensat może prowadzić do:

• korozji wewnętrznych elementów instalacji,

• obniżenia jakości powietrza,

• uszkodzenia urządzeń końcowych,

• zwiększonych kosztów eksploatacyjnych.

Dlatego kluczowym elementem każdej instalacji sprężonego powietrza jest niezawodny spust kondensatu, który automatycznie i skutecznie usuwa zanieczyszczenia wodne bez konieczności ingerencji operatora.

Czasowy automatyczny spust kondensatu TD16-M – charakterystyka i zastosowanie

Model TD16-M to elektromagnetyczny zawór spustowy z programowalnym sterownikiem czasowym, przeznaczony do pracy w szerokim zakresie ciśnień i temperatur. Jego konstrukcja zapewnia skuteczny spust kondensatu z takich elementów systemu jak:

• zbiorniki ciśnieniowe,

• osuszacze,

• separatory cyklonowe,

• filtry sprężonego powietrza,

• chłodnice końcowe.

Cechy wyróżniające TD16-M:

• Sterowanie czasowe – możliwość precyzyjnego ustawienia interwału czasowego (czas między cyklami spustu) oraz długości trwania otwarcia zaworu, co pozwala dopasować pracę urządzenia do konkretnej aplikacji.

• Wysoka jakość wykonania – korpus wykonany z mosiądzu gwarantuje trwałość i odporność na korozję, nawet w trudnych warunkach przemysłowych.

• Łatwość montażu i obsługi – złącze 1/2" BSP umożliwia szybkie podłączenie, a kompaktowe wymiary pozwalają na instalację w ograniczonej przestrzeni.

• Sygnalizacja pracy LED – informuje o aktualnym stanie urządzenia, co znacznie ułatwia diagnostykę.

Dane techniczne TD16-M

• Zasilanie: 230V AC, 50/60 Hz

• Ciśnienie pracy: od 0 do 16 bar

• Temperatura medium: do 65°C

• Gwint przyłączeniowy: 1/2" BSP

• Regulacja czasu przerwy: 0,5 – 45 minut

• Regulacja czasu otwarcia: 0,5 – 10 sekund

• Stopień ochrony: IP65

• Materiał korpusu: mosiądz niklowany

• Typ zaworu: elektromagnetyczny NC

Korzyści z zastosowania TD16-M

Inwestycja w czasowy spust kondensatu TD16-M przekłada się na realne korzyści eksploatacyjne i ekonomiczne:

• Minimalizacja strat powietrza – precyzyjna regulacja pozwala ograniczyć zbędne przedmuchy, co wpływa na oszczędność energii.

• Ochrona urządzeń – skuteczne odprowadzanie kondensatu wydłuża żywotność osuszaczy, filtrów, zaworów i narzędzi pneumatycznych.

• Automatyzacja procesu – urządzenie pracuje niezależnie, bez konieczności ręcznego opróżniania zbiorników kondensatu.

• Bezpieczeństwo pracy – ograniczenie ilości wody i olejów w systemie eliminuje ryzyko uszkodzeń i przestojów.

Zastosowanie przemysłowe

TD16-M znajduje szerokie zastosowanie w różnych branżach, m.in.:

• przemyśle spożywczym,

• zakładach produkcyjnych,

• warsztatach samochodowych i lakierniczych,

• zakładach przetwórstwa metali,

• centrach logistycznych i pakujących,

• instalacjach wodno-kanalizacyjnych.

Jest to produkt idealny zarówno dla małych warsztatów, jak i dużych zakładów przemysłowych z rozbudowanymi instalacjami pneumatycznymi.

Dlaczego warto wyposażyć układ w TD16-M u nas?

Wybierając PS Automatyka, zyskujesz:

• Produkt najwyższej jakości, potwierdzony certyfikatami i zgodny z normami bezpieczeństwa.

• Fachowe doradztwo techniczne – zespół specjalistów pomoże dobrać odpowiednie urządzenie do Twojej aplikacji.

• Szybką dostawę i atrakcyjne ceny – dzięki dobrze zaopatrzonemu magazynowi.

• Możliwość zakupu online – wygodne i bezpieczne zakupy 24/7.

Podsumowanie

Czasowy automatyczny spust kondensatu TD16-M to niezawodne, wydajne i ekonomiczne rozwiązanie dla każdego systemu sprężonego powietrza. Dzięki zaawansowanemu systemowi sterowania, trwałej konstrukcji oraz szerokim możliwościom konfiguracji, TD16-M spełni oczekiwania nawet najbardziej wymagających użytkowników. Jeśli zależy Ci na bezproblemowej eksploatacji, ochronie instalacji i ograniczeniu strat energetycznych – postaw na sprawdzone rozwiązanie.

FAQ – Najczęściej zadawane pytania dotyczące spustu kondensatu TD16-M

1. Czy spust TD16-M nadaje się do pracy z każdym typem kompresora?

Tak, TD16-M jest kompatybilny z większością dostępnych na rynku kompresorów powietrza. Może być stosowany zarówno z urządzeniami tłokowymi, jak i śrubowymi, pod warunkiem że ciśnienie robocze mieści się w zakresie do 16 bar. Urządzenie sprawdzi się również jako spust kondensatu ze zbiorników buforowych, separatorów czy filtrów.

2. Jak ustawić odpowiednie interwały czasowe dla spustu?

Sterownik czasowy TD16-M umożliwia niezależną regulację:

• czasu otwarcia zaworu (od 0,5 do 10 sekund),

• czasu przerwy pomiędzy cyklami spustu (od 0,5 do 45 minut).

Dostosowanie parametrów powinno być uzależnione od wielkości instalacji, intensywności pracy kompresora oraz ilości generowanego kondensatu. W razie wątpliwości rekomendujemy kontakt z działem technicznym PS Automatyka.

3. Czy spust TD16-M wymaga konserwacji?

Tak, dla zapewnienia długiej i bezawaryjnej pracy zaleca się okresową konserwację. W szczególności warto regularnie sprawdzać:

• działanie zaworu elektromagnetycznego,

• szczelność połączeń gwintowanych.

W przypadku zanieczyszczonego kondensatu (np. zawierającego olej) częstotliwość przeglądów może być większa.

4. Czy montaż urządzenia można wykonać samodzielnie?

Montaż TD16-M jest stosunkowo prosty i nie wymaga specjalistycznych narzędzi. Jednak ze względu na obecność elementów elektrycznych (zasilanie 230V AC) zaleca się, aby instalację wykonała wykwalifikowana osoba z uprawnieniami elektrycznymi.

5. Czy TD16-M może pracować w warunkach zewnętrznych?

Urządzenie posiada obudowę o stopniu ochrony IP65, co oznacza odporność na pył i bryzgi wody. Może być instalowane w wilgotnym lub zapylonym środowisku, jednak w przypadku montażu na zewnątrz zaleca się dodatkową osłonę zabezpieczającą przed warunkami atmosferycznymi, zwłaszcza mrozem.

6. Czy TD16-M można stosować do innych cieczy niż kondensat wodny?

Urządzenie zostało zaprojektowane do pracy z kondensatem powietrznym, który może zawierać oleje i inne zanieczyszczenia typowe dla systemów sprężonego powietrza. Nie zaleca się stosowania TD16-M z agresywnymi mediami chemicznymi, kwasami ani cieczami o wysokiej lepkości bez wcześniejszego skonsultowania się z producentem lub dostawcą.
