Zawory logiczne

W naszej ofercie dostępne są przełączniki obiegu, wykorzystywane do sterowania pneumatycznego w maszynach, zgodnie z założonymi algorytmami. Mają takie samo zastosowanie jak elektroniczne bramki logiczne, jednak w przypadku przełączników to sprężone powietrze jest czynnikiem sterującym.

Zawory logiczne - wybór

Przełączniki do sprężonego powietrza, dostępne na naszej stronie wykonane zostały z aluminium i mają ciśnienie pracy do dziesięciu barów. Dzielą się na dwa rodzaje:

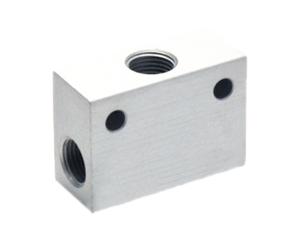

Zawór logiczny OR - tzw. przełączniki przebiegu stosowane są zazwyczaj w tych aplikacjach, które posiadają dwa różne zasilania. Wówczas przyłącze o wyższym ciśnieniu połączone jest z drogą przepływu sprężonego powietrza, by móc utrzymać stałe ciśnienie w układzie. Zastosowanie opcji “OR” (“LUB”) oznacza, że sygnał zawsze będzie przekazywany dalej, jeśli co najmniej na jednym jego wejściu jest sygnał.

Zawór logiczny AND - najczęściej stosowany jest przy systemach z dwuręcznym sterowaniem, w których, aby wykonać ruch siłownika, operator musi jednocześnie wcisnąć dwa przełączniki. Znaczy to tyle, że aby sygnał został przesłany dalej, muszą zostać połączone dwa sygnały. Bardziej zaawansowaną formą zaworów logicznych „and” jest blok sterowania dwuręcznego, który nie pozwala na przełączenie dwoma przyciskami bez ich jednoczesnego przełączenia w małym odstępie czasowym. Takie rozwiązanie zwiększa bezpieczeństwo operatora maszyny.

Rola sprężonego powietrza w hydraulice

Przełączniki wykonujące podstawowe funkcje logiczne (tj. iloczynu, alternatywy, zakazu i negacji) powstały na potrzebę sterowania układami hydraulicznymi i pneumatycznymi, prowadząc do ich większej automatyzacji. To, oczywiście, wiąże się z większą wydajnością i bezawaryjnością.

Zawór logiczny do sprężonego powietrza stanowi także element gwarantujący bezpieczeństwo w hydraulice, ponieważ po spadku ciśnienia na jednym z wejść występuje natychmiastowa reakcja. Ma to szczególne zastosowanie w przełącznikach “AND” i “OR” dzięki temu, że ich zasada przypomina dwustronny przełącznik zwrotny. Oprócz wyjścia, posiadają one dwa wejścia oraz wewnętrzny, ruchomy element, poruszający się pod wpływem ciśnienia cieczy.
