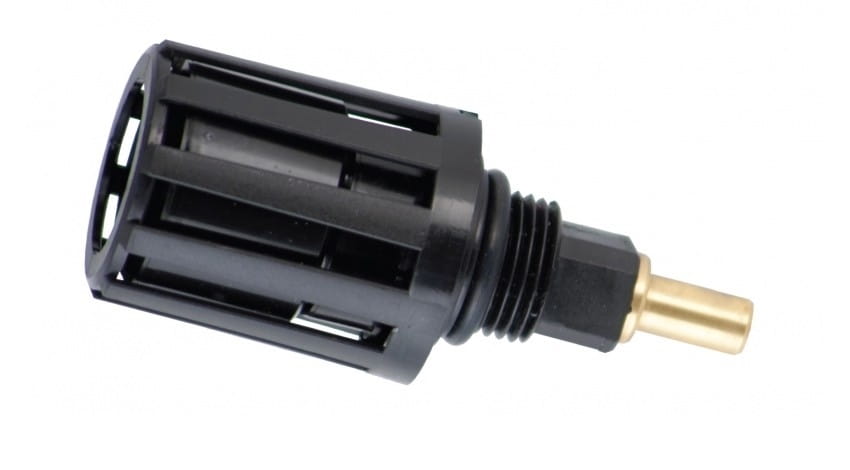

Wewnętrzny, pływakowy spust kondensatu AOK 16

Automatyczny wewnętrzny, pływakowy spust kondensatu do obudów PS.
Wewnętrzny spust kondensatu z pływakiem montowany jest wewnątrz obudowy filtra. Po napełnieniu zbiornika (szklanki) filtra do wysokości pływaka kondensat zostaje odprowadzony, a po jego odprowadzeniu spust się zamyka.
Awaryjnie automatyczny spust kondensatu AOK16 posiada opcję ręcznego otwarcia poprzez wciśnięcie mosiężnej części zewnętrznej.

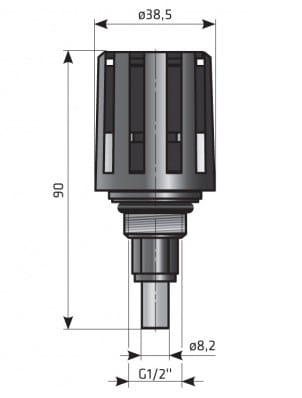

Dane techniczne:
medium: sprężone powietrze
zakres temperatur: +1,5/+65 °C
ciśnienie pracy: maksymalnie 16 bar
materiał wykonania: mosiądz,poliamid
gwint przyłącza: 1/2" (pasuje do wszystkich rozmiarów obudowy)

AOK 16 – Wewnętrzny, pływakowy spust kondensatu do systemów sprężonego powietrza

Wewnętrzny, pływakowy spust kondensatu AOK 16 to wysokiej klasy komponent instalacji sprężonego powietrza, zaprojektowany z myślą o skutecznym, bezpiecznym i automatycznym usuwaniu kondensatu. Jego kompaktowa konstrukcja umożliwia bezpośredni montaż wewnątrz filtrów sprężonego powietrza lub osuszaczy, co pozwala zminimalizować przestrzeń instalacyjną i ograniczyć potrzebę stosowania zewnętrznych układów odprowadzających.

Spust AOK 16 działa na zasadzie mechanizmu pływakowego i nie wymaga zasilania elektrycznego. Dzięki temu jest niezawodny, odporny na awarie i może być stosowany w środowiskach o podwyższonym ryzyku – również w strefach, w których niedozwolone jest użycie elementów elektrycznych.

Najważniejsze cechy AOK 16:

• Kompaktowa konstrukcja – przeznaczona do montażu w korpusach filtrów lub osuszaczy (gwint spustu 1/2")

• Pływakowy mechanizm działania – automatyczne odprowadzanie kondensatu bez konieczności stosowania zasilania elektrycznego.

• Maksymalna szczelność zaworu spustowego – ograniczenie strat sprężonego powietrza.

• Wysoka odporność na zanieczyszczenia – specjalna konstrukcja zaworu minimalizuje ryzyko zablokowania w przypadku obecności cząstek stałych.

• Wykonanie z trwałych materiałów – zapewnia długą żywotność nawet w środowiskach przemysłowych o dużym obciążeniu eksploatacyjnym.

Zastosowanie:

AOK 16 został zaprojektowany z myślą o efektywnym odprowadzaniu kondensatu w kompaktowych układach sprężonego powietrza, szczególnie tam, gdzie liczy się oszczędność przestrzeni montażowej i niezawodność. Typowe obszary jego zastosowania to:

• Wewnętrzne filtry sprężonego powietrza

• Małe zbiorniki buforowe

• Systemy filtracji w punktach poboru

• Zintegrowane moduły w maszynach produkcyjnych

Zalety stosowania AOK 16:

• Oszczędność energii – dzięki działaniu bez zasilania elektrycznego oraz minimalizacji strat powietrza.

• Cicha i bezobsługowa praca – urządzenie działa automatycznie, bez ingerencji operatora.

• Zwiększona trwałość systemu pneumatycznego – regularne i skuteczne usuwanie kondensatu zapobiega korozji, uszkodzeniom i zanieczyszczeniom.

• Brak potrzeby dodatkowego oprzyrządowania – montaż bezpośrednio w filtrze  eliminuje konieczność stosowania złączek czy zaworów kulowych.

Dane techniczne:

FAQ – Najczęściej zadawane pytania

1. Czy AOK 16 wymaga zasilania elektrycznego do działania?

Nie. AOK 16 działa w pełni mechanicznie dzięki zastosowaniu układu pływakowego. Eliminuje to konieczność zasilania, co zwiększa niezawodność i umożliwia montaż w strefach ATEX.

2. Czy spust AOK 16 można stosować w każdych filtrach sprężonego powietrza?

Urządzenie jest zaprojektowane do montażu wewnątrz filtrów zgodnych ze standardem konstrukcyjnym przewidzianym przez producenta. Przed instalacją zaleca się sprawdzenie specyfikacji danego modelu filtra.

3. Jak przebiega proces montażu AOK 16?

Spust instaluje się bezpośrednio w dolnej części korpusu filtra lub osuszacza, w miejscu dedykowanego otworu spustowego. Nie ma potrzeby stosowania dodatkowych elementów mocujących.

4. Czy AOK 16 poradzi sobie z kondensatem zawierającym olej?

Tak. AOK 16 został zaprojektowany do pracy z typowymi kondensatami z układów pneumatycznych, również zawierającymi cząstki olejowe, zarówno mineralne, jak i syntetyczne.

5. Jak często należy przeprowadzać serwis urządzenia?

W zależności od intensywności pracy systemu, zaleca się kontrolę i ewentualne czyszczenie zaworu raz na 6 do 12 miesięcy. Urządzenie nie wymaga demontażu do przeglądu.

6. Czy spust AOK 16 jest odporny na zanieczyszczenia stałe?

Tak, konstrukcja zaworu umożliwia radzenie sobie z drobnymi zanieczyszczeniami, w przypadku większych zanieczyszczeń należy wykręcić spust i oczyścić wewnętrzny pływak.

Podsumowanie

Wewnętrzny spust kondensatu AOK 16 to kompaktowe i efektywne rozwiązanie do automatycznego odprowadzania kondensatu z instalacji sprężonego powietrza. Działa niezależnie od zasilania elektrycznego, co gwarantuje niezawodność, bezpieczeństwo oraz uniwersalne zastosowanie, nawet w warunkach przemysłowych i strefach zagrożonych wybuchem. Dzięki swojej konstrukcji wewnętrznej AOK 16 umożliwia integrację bezpośrednio z urządzeniami filtrującymi, oszczędzając miejsce i redukując koszty instalacyjne.

Wybór AOK 16 to gwarancja bezawaryjnej pracy, ochrony urządzeń pneumatycznych i długoterminowej efektywności całego systemu sprężonego powietrza.
