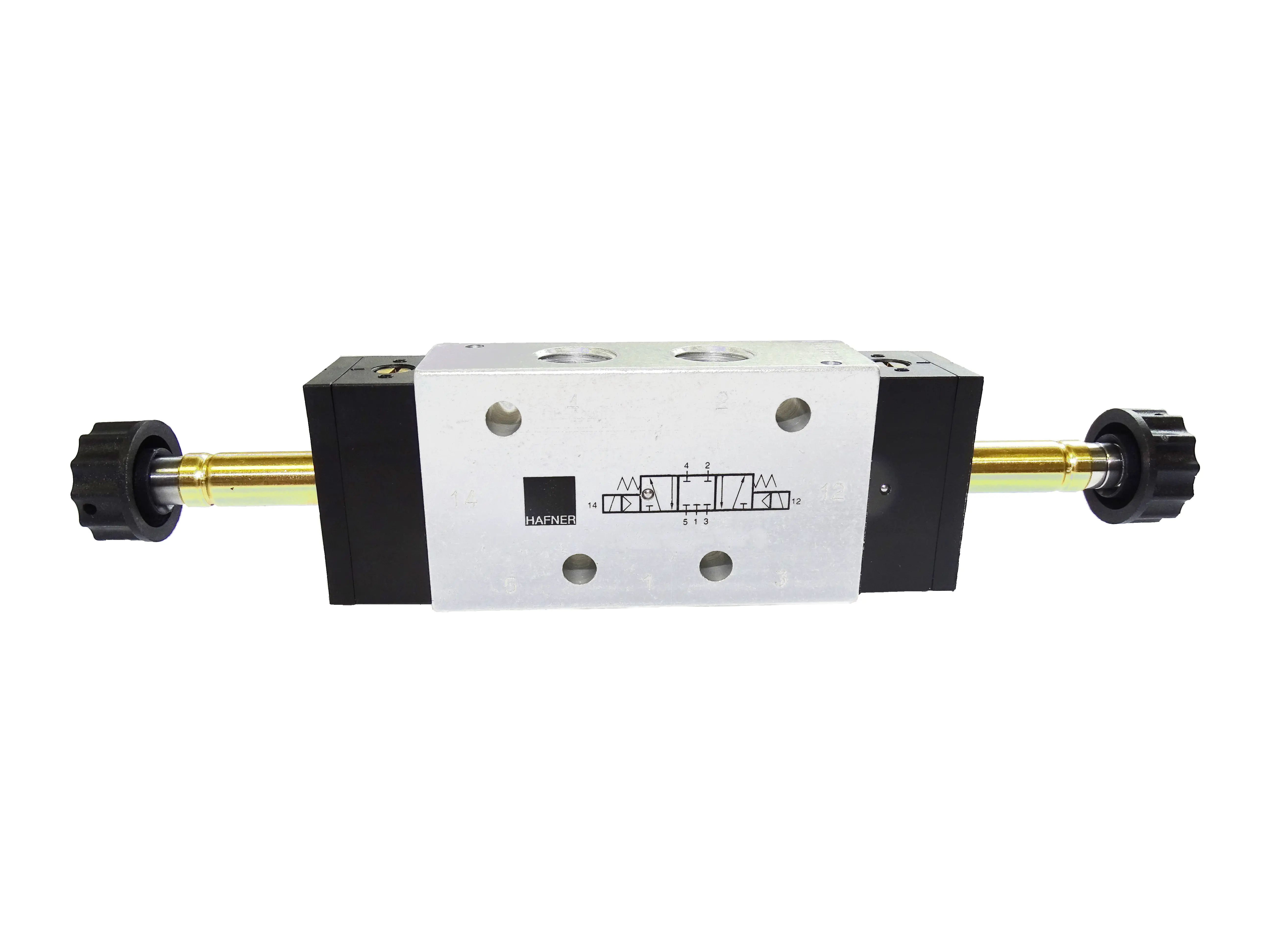

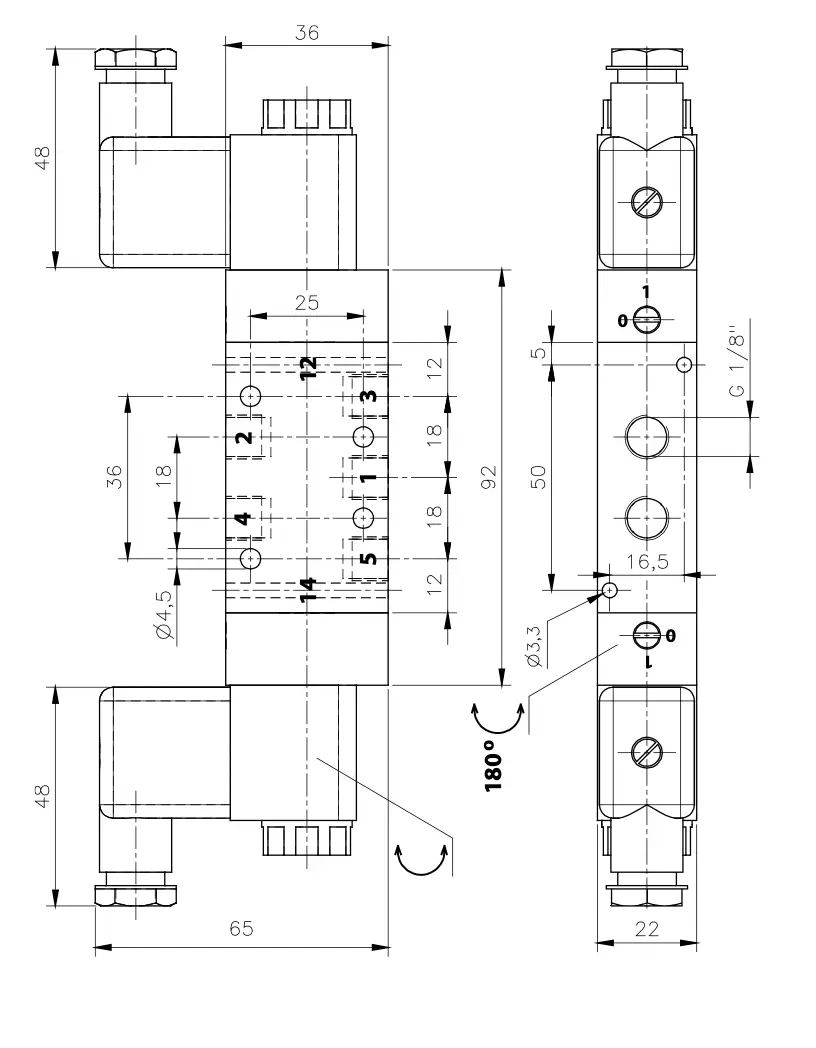

MH 531 501 G Elektrozawór 5/3 CC 1/8"

Dane techniczne:

funkcje zaworów: 5/3 w położeniu środkowym wszystkie drogi odcięte
materiał korpusu: aluminium
materiał suwaka: aluminium
materiał uszczelnień: NBR
ciśnienie pracy: 3-10 bar
sugerowana klasa powietrza: 4
temperatura pracy: -10/+60 °C
montaż wyspowy: tak - wyspa modułowa
przepływy: 1/8"-650l/min , 1/4"-1250l/min , 3/8"- 2250l/min , 1/2"-3000l/min , 3/4"-6000l/min
schemat działania:

MH 531-501-G – Elektrozawór 5/3 G1/8" typu „Closed Center” – pełna kontrola nad ruchem pneumatycznym

Opis ogólny produktu

Elektrozawór MH 531-501-G to profesjonalne urządzenie sterujące przeznaczone do stosowania w układach pneumatycznych wymagających wysokiej precyzji oraz bezpieczeństwa operacyjnego. Jest to zawór typu 5/3, wyposażony w przyłącza gwintowane G1/8”, w wersji „closed center” (CC) – czyli ze środkową pozycją zamkniętą. Oznacza to, że w stanie neutralnym (bez zasilania) wszystkie porty są odcięte, co pozwala na zatrzymanie siłownika w aktualnej pozycji bez przepływu medium.

To rozwiązanie doskonale sprawdza się w aplikacjach wymagających zatrzymania ruchu w pozycji pośredniej, a także w systemach, gdzie ważna jest minimalizacja strat energii i pełne bezpieczeństwo działania. MH 531-501-G to zawór sterowany elektromagnetycznie – wyposażony w dwie niezależne cewki sterujące.

Budowa i zasada działania

Zawór MH 531-501-G to zawór 5-drogowy, 3-pozycyjny, co oznacza:

• 5 portów przyłączeniowych:

  • 1 (P) – zasilanie sprężonym powietrzem,

  • 2 (A) i 4 (B) – wyjścia robocze do siłownika,

  • 3 (R) i 5 (S) – odpowietrzenia,

• 3 pozycje robocze:

  1. Pozycja aktywna A – cewka 1 zasilona,

  2. Pozycja aktywna B – cewka 2 zasilona,

  3. Pozycja środkowa – brak zasilania (wszystkie porty zamknięte).

Dzięki pozycji neutralnej typu „closed center”, w stanie spoczynkowym zawór całkowicie odcina wszystkie porty. Umożliwia to utrzymanie siłownika w pozycji aktualnej, niezależnie od nacisku z zewnątrz. Zawór tego typu stosowany jest wszędzie tam, gdzie konieczne jest bezpieczne zatrzymanie ruchu oraz zachowanie pozycji przy awarii zasilania lub w trybie czuwania.

Specyfikacja techniczna

Zalety użytkowe

Zatrzymanie siłownika w pozycji neutralnej

Zawory typu „closed center” umożliwiają zatrzymanie siłownika w bieżącym położeniu. To kluczowe w aplikacjach, gdzie wymagana jest dokładność, bezpieczeństwo i brak niekontrolowanego ruchu.

Oszczędność energii

Odcięcie zasilania pneumatycznego w pozycji środkowej pozwala zmniejszyć zużycie sprężonego powietrza, co przekłada się na niższe koszty eksploatacji instalacji.

Bistabilna kontrola pozycji

Dwie niezależne cewki umożliwiają przełączanie między pozycjami roboczymi, dając pełną kontrolę nad kierunkiem przepływu. Stan zaworu nie ulega zmianie po zaniku zasilania – aż do kolejnego impulsu.

Standardowe gwinty G1/8”

Pełna kompatybilność z popularnymi siłownikami, rozdzielaczami i przewodami pneumatycznymi, bez potrzeby stosowania adapterów.

Zastosowanie zaworu MH 531-501-G

Elektrozawór 5/3 typu „closed center” znajduje zastosowanie w wielu branżach, w których istotne są: bezpieczeństwo, kontrola pozycji, szybkie przełączanie. Przykładowe obszary zastosowania:

• Maszyny montażowe i produkcyjne – sterowanie siłownikami w złożonych cyklach roboczych,

• Systemy chwytające i manipulatorowe – zatrzymanie ramienia robota w pozycji przy braku sygnału,

• Przemysł spożywczy i farmaceutyczny – precyzyjne kontrolowanie położenia tłoków w aplikacjach z wymaganiami sanitarnymi (w odpowiedniej wersji),

• Aplikacje testowe i laboratoryjne – konieczność zachowania stabilnej pozycji,

• Automatyka transportowa i logistyczna – zatrzymanie procesu w dowolnym punkcie cyklu.

Warunki montażu i eksploatacji

Aby zapewnić trwałe i niezawodne działanie zaworu MH 531-501-G:

• Stosuj sprężone powietrze filtrowane (zalecana dokładność filtra: min. 40 µm),

• Sprawdź napięcie zasilania cewek przed podłączeniem (np. 24 VDC, 230 VAC),

• Regularnie sprawdzaj stan odpowietrzników i przewodów.

Zaleca się także cykliczną kontrolę szczelności układu, szczególnie przy intensywnej eksploatacji zaworów.

Dlaczego warto kupić w PS Automatyka?

• Produkty od sprawdzonych producentów – najwyższa jakość,

• Szybka realizacja zamówień – większość zaworów dostępna od ręki z magazynu,

• Wsparcie techniczne – pomoc w doborze komponentów i rozwiązywaniu problemów technicznych,

• Atrakcyjne ceny i rabaty dla firm,

• Bezpieczne zakupy z pełną dokumentacją i fakturą VAT.

FAQ – Najczęściej zadawane pytania

1. Czym różni się zawór 5/3 „closed center” od „exhaust” i „pressure center”?

W wersji closed center (CC) wszystkie porty są zamknięte w pozycji środkowej. W wersji „exhaust center (CO)” porty robocze są otwarte do atmosfery, a w „pressure center CP” porty robocze są połączone z ciśnieniem. Wersja CC pozwala zatrzymać siłownik w miejscu – bez ruchu i bez przepływu medium.

2. Jakie napięcia zasilania są dostępne dla tego modelu?

W zależności od wyboru dostępne są cewki na 24 VDC, 12 VDC, 24 VAC, 110 VAC i 230 VAC. Wybór zależy od rodzaju instalacji – PS Automatyka oferuje wszystkie warianty.

3. Czy zawór może być stosowany z niesmarowanym powietrzem?

Tak. Zawór jest przystosowany do pracy zarówno z medium suchym, jak i smarowanym. Jeżeli rozpocznie się pracę z olejem, należy kontynuować ją w tym trybie przez cały okres eksploatacji.

Podsumowanie

MH 531-501-G to elektrozawór 5/3 z funkcją zamknięcia wszystkich portów w pozycji neutralnej (closed center). Dzięki niezawodnej konstrukcji, szybkiemu przełączaniu i możliwości zatrzymania siłownika w pozycji pośredniej, jest to idealny wybór do aplikacji wymagających precyzyjnego sterowania ruchem oraz wysokiego poziomu bezpieczeństwa.
