Separator cyklonowy 3/4"

Separatory cyklonowe do sprężonego powietrza

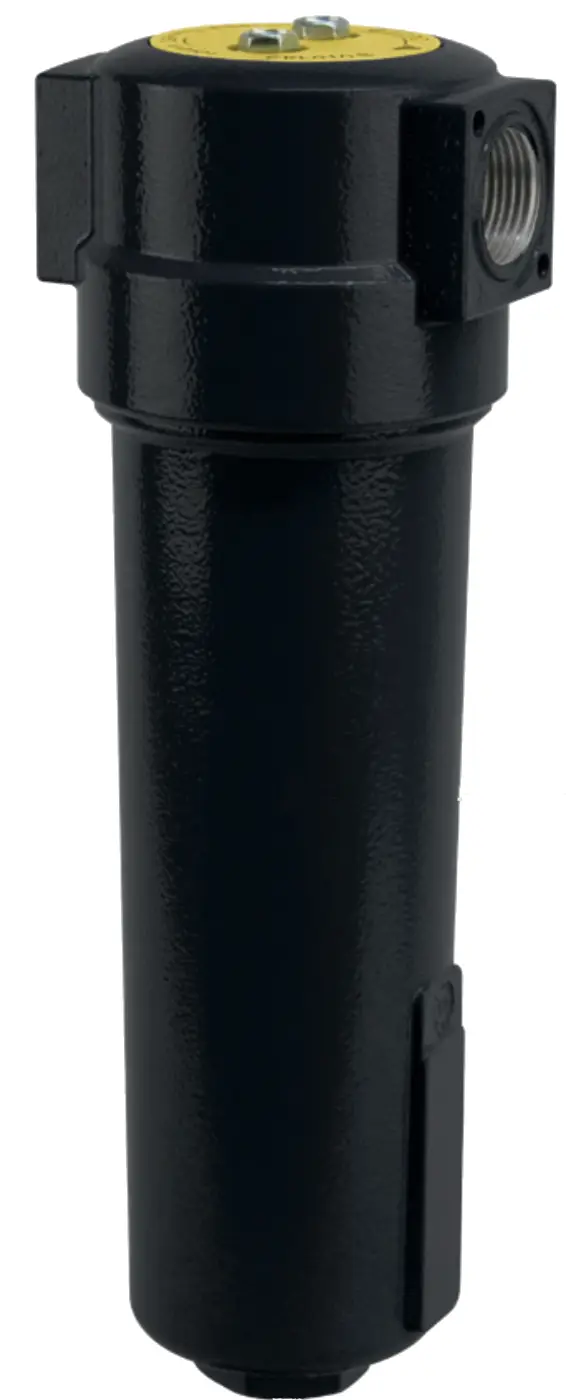

Separator cyklonowy sprężonego powietrza
Stosowany jako podstawowy element do usuwania wody ze sprężonego powietrza
Nie działa jak typowy filtr, wprawia medium w ruch wirowy wytrącając cząsteczki wody i oleju

Dane techniczne:
medium: sprężone powietrze
zakres temperatur: +1,5/+65 °C
ciśnienie wejściowe: maksymalnie 16 bar
zakres filtracji: separacja kondensatu poprzez ruch wirowy
klasa jakości powietrza: -
spust kondensatu: ręczny (jako opcja automatyczny)
gwinty przyłączy: 3/4"
przepływ: 216 m3/h

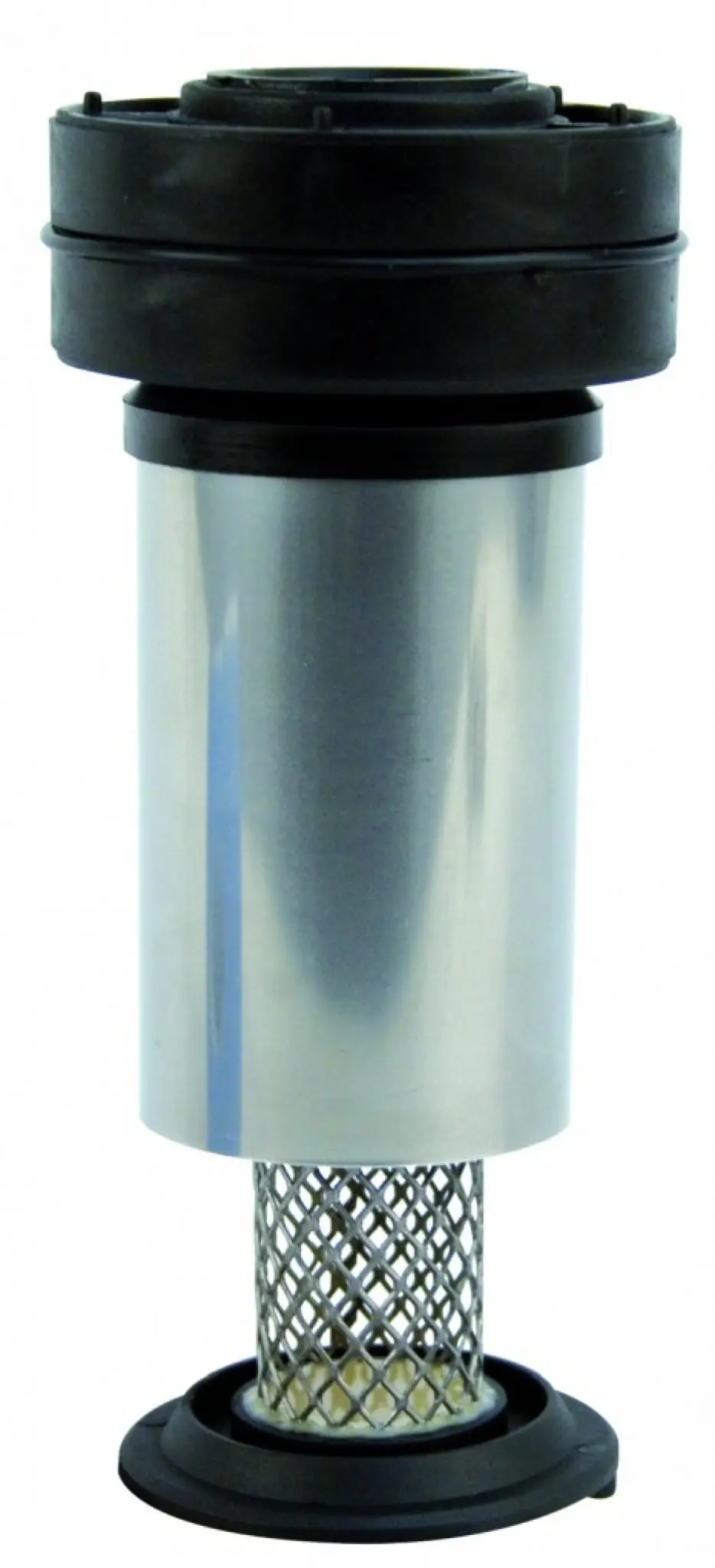

Zestaw zawiera obudowę i wkład.

Separator cyklonowy 3/4" – niezawodne usuwanie kondensatu i zanieczyszczeń ze sprężonego powietrza

Separator cyklonowy 3/4" to wysokowydajne urządzenie przeznaczone do wstępnego oczyszczania sprężonego powietrza z kondensatu oraz większych cząstek stałych. Zastosowanie separatora w instalacjach pneumatycznych znacząco poprawia jakość sprężonego powietrza, zwiększa efektywność działania osuszaczy, zaworów, siłowników i narzędzi pneumatycznych oraz minimalizuje ryzyko korozji i awarii spowodowanych obecnością wody i zanieczyszczeń.

Urządzenie działa na zasadzie separacji cyklonowej – wykorzystując siłę odśrodkową do oddzielania cieczy i cząstek olejowych od strumienia powietrza, bez konieczności stosowania wkładów filtracyjnych. Dzięki temu separator cyklonowy 3/4" jest bezobsługowy, trwały i niezwykle ekonomiczny w eksploatacji.

Kluczowe cechy separatora cyklonowego 3/4":

• Przyłącze: 3/4" BSP (gwint wewnętrzny)

• Ciśnienie robocze: do 16 bar

• Zakres temperatury pracy: od +1,5°C do +65°C

• Materiał korpusu: aluminium malowane proszkowo – odporne na korozję i uszkodzenia mechaniczne

• Efektywność separacji: ≥90% dla cząstek cieczy większych niż 10 µm

• Brak wkładów filtracyjnych – brak elementów eksploatacyjnych do wymiany

• Konstrukcja do montażu pionowego – zapewnia maksymalną wydajność działania

Zasada działania

Separator cyklonowy działa w oparciu o mechaniczne zjawisko siły odśrodkowej. Sprężone powietrze wprowadzone do wnętrza separatora zostaje wprawione w ruch wirowy. W wyniku działania siły odśrodkowej cząstki cieczy (woda, olej) oraz większe zanieczyszczenia stałe przemieszczają się ku ściankom korpusu, a następnie opadają do dolnej komory separatora. Skroplony kondensat może być odprowadzany automatycznie za pomocą spustu kondensatu, np. typu AOK 20 lub AOK 16, co umożliwia całkowicie bezobsługową pracę urządzenia.

Zastosowanie separatora cyklonowego 3/4"

Separator cyklonowy 3/4" znajduje zastosowanie w wielu branżach i gałęziach przemysłu, gdzie kluczowe jest zachowanie wysokiej jakości sprężonego powietrza. Urządzenie idealnie sprawdza się jako element wstępnej filtracji, chroniąc pozostałe komponenty systemu pneumatycznego przed zanieczyszczeniami i wilgocią.

Typowe obszary zastosowania:

• Sprężarkownie i stacje przygotowania powietrza

• Zakłady przemysłowe (automotive, spożywczy, chemiczny, farmaceutyczny)

• Warsztaty naprawcze i lakiernicze

• Linie produkcyjne i montażowe

• Ochrona osuszaczy ziębniczych i adsorpcyjnych

• Systemy pneumatyczne w urządzeniach zautomatyzowanych

Korzyści z zastosowania separatora cyklonowego:

• Ochrona instalacji – redukcja korozji i zużycia urządzeń końcowych dzięki skutecznemu usuwaniu kondensatu i zanieczyszczeń.

• Niższe koszty eksploatacji – brak konieczności wymiany wkładów filtracyjnych.

• Zwiększona niezawodność systemu pneumatycznego – mniej awarii, przestojów i strat energii.

• Prosty montaż i konserwacja – kompaktowa budowa, łatwa integracja z istniejącą instalacją.

• Ekologiczne rozwiązanie – brak materiałów eksploatacyjnych do utylizacji.

Dane techniczne:

FAQ – Najczęściej zadawane pytania

1. Czy separator cyklonowy 3/4" usuwa cząstki oleju z powietrza?

Tak, separator skutecznie usuwa kondensat zawierający cząstki oleju pochodzącego z kompresora. Do eliminacji mgły olejowej należy zastosować dodatkowy filtr 0,01um.

2. Czy urządzenie wymaga zasilania elektrycznego?

Nie. Separator działa całkowicie mechanicznie – nie zawiera żadnych elementów elektrycznych i nie wymaga zasilania.

3. Jak często należy opróżniać separator z kondensatu?

Zaleca się zastosowanie automatycznego spustu kondensatu, który eliminuje potrzebę ręcznego opróżniania. Częstotliwość zależy od intensywności pracy instalacji.

4. Czy separator działa w każdej pozycji?

Nie. Separator cyklonowy musi być zamontowany pionowo, aby zapewnić prawidłowe działanie efektu odśrodkowego i skuteczne odprowadzanie cieczy.

5. Czy separator cyklonowy wymaga konserwacji?

Urządzenie nie posiada części zużywalnych, jednak zaleca się okresową kontrolę portu spustowego oraz czystości komory kondensatu – np. co 3–6 miesięcy.

6. Czy separator może być używany samodzielnie?

Tak, jednak dla uzyskania wyższej klasy czystości powietrza zaleca się zastosowanie separatora cyklonowego jako elementu wstępnej filtracji, uzupełnionego o filtr dokładny.

Podsumowanie

Separator cyklonowy 3/4" to solidne, skuteczne i bezobsługowe rozwiązanie dla każdej instalacji sprężonego powietrza, która wymaga wstępnego usunięcia kondensatu i większych zanieczyszczeń. Dzięki wykorzystaniu siły odśrodkowej, separator nie tylko zwiększa trwałość i wydajność systemu pneumatycznego, ale również znacząco ogranicza ryzyko awarii i kosztów serwisowych. Jego uniwersalne zastosowanie, trwałość oraz brak wymiennych elementów czynią go optymalnym wyborem dla przemysłu i warsztatów.
