Separator cyklonowy 1/2"

Separatory cyklonowe do sprężonego powietrza

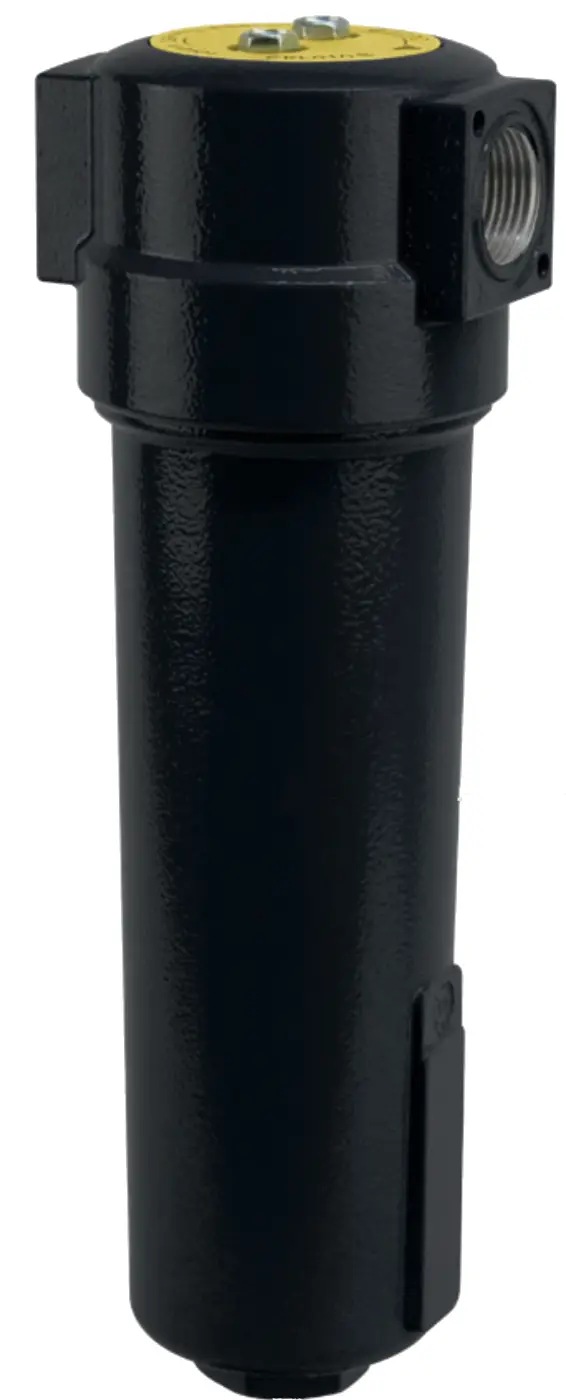

Separator cyklonowy sprężonego powietrza
Stosowany jako podstawowy element do usuwania wody ze sprężonego powietrza
Nie działa jak typowy filtr, wprawia medium w ruch wirowy wytrącając cząsteczki wody i oleju

Dane techniczne:
medium: sprężone powietrze
zakres temperatur: +1,5/+65 °C
ciśnienie wejściowe: maksymalnie 16 bar
zakres filtracji: separacja kondensatu poprzez ruch wirowy
klasa jakości powietrza: -
spust kondensatu: ręczny (jako opcja automatyczny)
gwinty przyłączy: 1/2"
przepływ: 96 m3/h

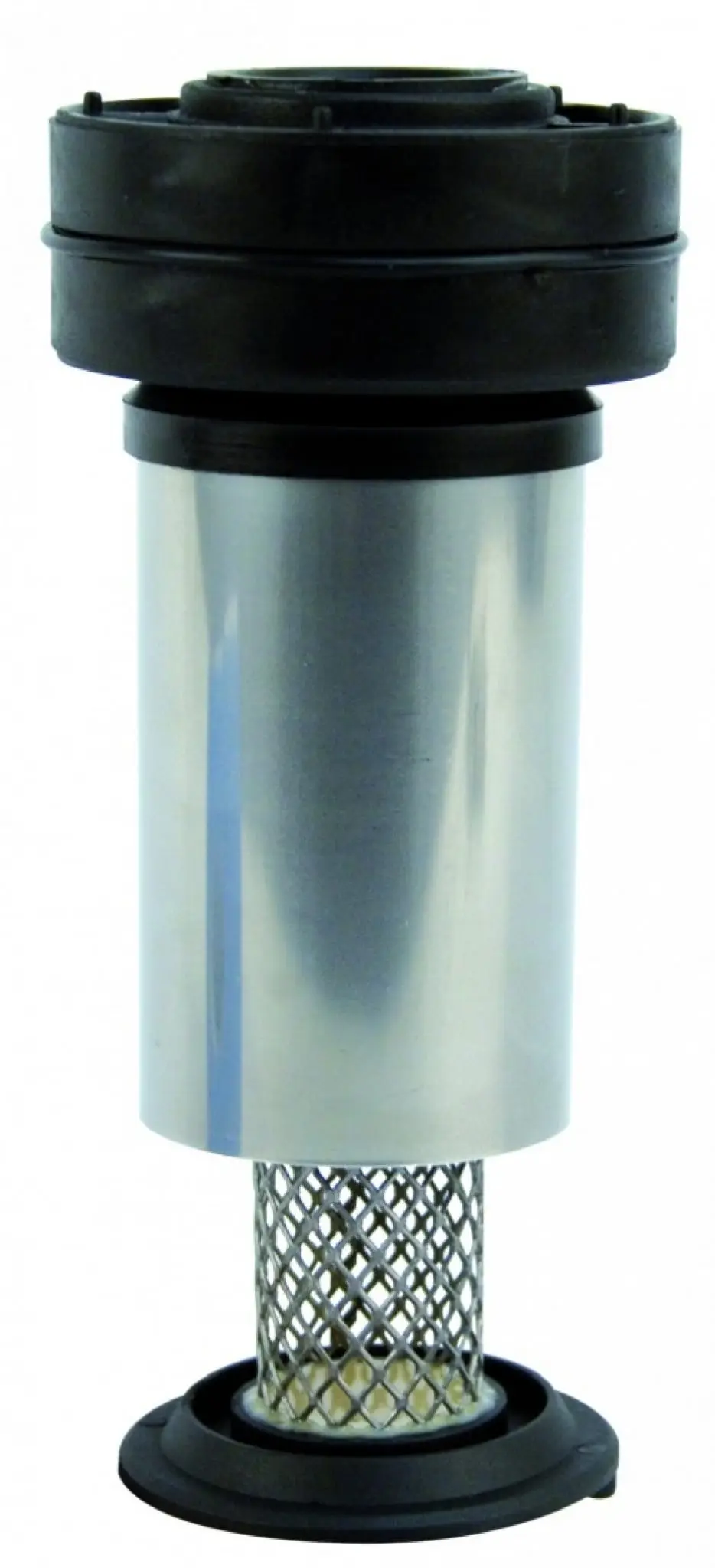

Zestaw zawiera obudowę i wkład.

Separator cyklonowy 1/2″ CKL‑12 PS Automatyka – Twój profesjonalny filtr kondensatu

Wprowadzenie do produktu

Separator cyklonowy CKL‑12 z oferty PS Automatyka to wysokowydajny element układów uzdatniania sprężonego powietrza, dedykowany do zastosowań przemysłowych w liniach pneumatycznych. Standardowo wyposażony w przyłącze 1/2″ BSP, oferuje przepływ nominalny do 96–155 m³/h, stanowiąc kluczowy pierwszy etap ochrony osuszaczy i filtrów końcowych

2. Dane techniczne

• Przyłącze: 1/2″ BSP, zgodnie ze standardem ISO

• Nominalny przepływ: 96 m³/h (w praktyce wartość może sięgać nawet 155 m³/h według specyfikacji rynkowych)

• Ciśnienie robocze: do 16 bar – standard w zastosowaniach przemysłowych

• Zakres temperatur pracy: od +1,5 °C do +65 °C

• Skuteczność separacji: ponad 98 % przy cząstkach kondensatu od 10 do 50 µm przy nominalnym przepływie i temperaturze +20 °C

• Spadek ciśnienia: minimalny – rzędu 0,02–0,06 bar, co zapewnia optymalną pracę układu bez nadmiernych strat energetycznych

• Materiał obudowy i wkładu: wysokiej jakości aluminium (obudowa) i wkładka cyklonowa (stal lub tworzywo), zabezpieczone powłoką proszkową – zapewnia odporność na korozję

• Spust kondensatu: manualny (standard), możliwość wyposażenia w automatyczny spust kondensatu – opcja za dopłatą

3. Zasada działania – efektywna separacja cyklonowa

Separator cyklonowy działa na zasadzie generowania ruchu wirowego gazu, co powoduje wyrzucenie kropel kondensatu na ścianki urządzenia dzięki sile odśrodkowej. Kondensat spływa do zbiornika i usuwany jest przez spust, podczas gdy oczyszczone powietrze kierowane jest do odbiornika
Ta prosta, lecz skuteczna mechanika nie wymaga wkładów zużywalnych – co przekłada się na minimalne koszty eksploatacyjne.

Separator CKL‑12 znajduje zastosowanie w:

• instalacjach sprężonego powietrza – montowany bezpośrednio za sprężarką i chłodnicą

• przed osuszaczami ziębniczymi – zmniejszenie obciążenia osuszacza

• w układach ochrony narzędzi pneumatycznych, siłowników, filtrów końcowych

• procesach lakierniczych, spożywczych, chemicznych – wszędzie tam, gdzie obecność wilgoci może obniżyć jakość procesu

• zakładach przemysłu ciężkiego, motoryzacyjnego, tworzyw sztucznych – jako pierwsza linia obrony przed korozją i zanieczyszczeniami

5. Zalety i korzyści

1. Wysoka wydajność odwadniania – usuwa do 98 % kondensatu bez wkładów filtrujących

2. Minimalne spadki ciśnienia – dzięki zoptymalizowanej geometrii separatora

3. Brak kosztów eksploatacyjnych – brak wymogów wymiany filtrów czy wkładek

4. Trwała, odporna konstrukcja – aluminium z powłoką proszkową zabezpiecza przed środowiskowymi czynnikami

5. Elastyczność montażowa – opcjonalny automatyczny spust kondensatu – możliwość adaptacji do różnych instalacji

6. Kompatybilność – przystosowany do pracy przy ciśnieniu do 16 bar i szerokim zakresie temperatur

Dlaczego warto wybrać CKL‑12?

• Optymalizacja kosztów i jakości – zamontowanie CKL‑12 pozwala zredukować ryzyko korozji, wydłużyć żywotność osuszaczy i filtrów, a także obniżyć koszty serwisu.

• Bezobsługowość i niezawodność – sprawdzona technologia cyklonowa, brak części zamiennych.

• Szybka dostawa – produkt dostępny, z wysyłką w 24–48 h

•

7. Instalacja i konserwacja

• Montaż: pionowy lub poziomy – zależnie od układu instalacji, zalecany bezpośrednio po sprężarce

• Spust kondensatu: ręczny spust dolnym zaworem; możliwe podłączenie do automatu kondensatu

• Konserwacja: krótkie przeglądy wizualne, czyszczenie komory, ewentualny montaż automatycznego spustu

• Wersje alternatywne: dostępne większe przyłącza (3/8″ – 3″) i przepływy do 2850 m³/h – przy zastosowaniach w większych instalacjach

Separator cyklonowy CKL‑12 to wysoce wydajne, odporne i ekonomiczne rozwiązanie do gospodarki kondensatem w instalacjach sprężonego powietrza. Przy takich parametrach jak 1/2″ przyłącze, 16 bar ciśnienia, zakres temperatur +1,5‑+65°C, przepływ nominalny ~100 m³/h oraz skuteczności >98%, to idealny wybór dla zakładów produkcyjnych, lakierni, serwisów pneumatycznych i wszędzie, gdzie wymagany jest suchy i czysty gaz.
Dobór automatycznego spustu kondensatu zapewnia pełną automatyzację eksploatacji.

Separator cyklonowy pneumatyczny

• separator cyklonowy sprężone powietrze

• CKL‑12 1/2″

• odwadniacz powietrza 16 bar

• separacja kondensatu >98 %

• niski spadek ciśnienia

• przemysłowy filtr cyklonowy

Zapewniamy dostępność CKL‑12 z wysyłką w 24–48 h oraz wsparcie techniczne w doborze automatycznego spustu kondensatu. Zapraszamy do kontaktu – dostosujemy konfigurację do specyficznych wymagań Państwa instalacji.

Jeśli życzą Państwo sobie wersję z automatycznym spustem kondensatu lub większym przyłączem, prosimy o kontakt – przygotujemy ofertę pod specyfikację techniczną.
