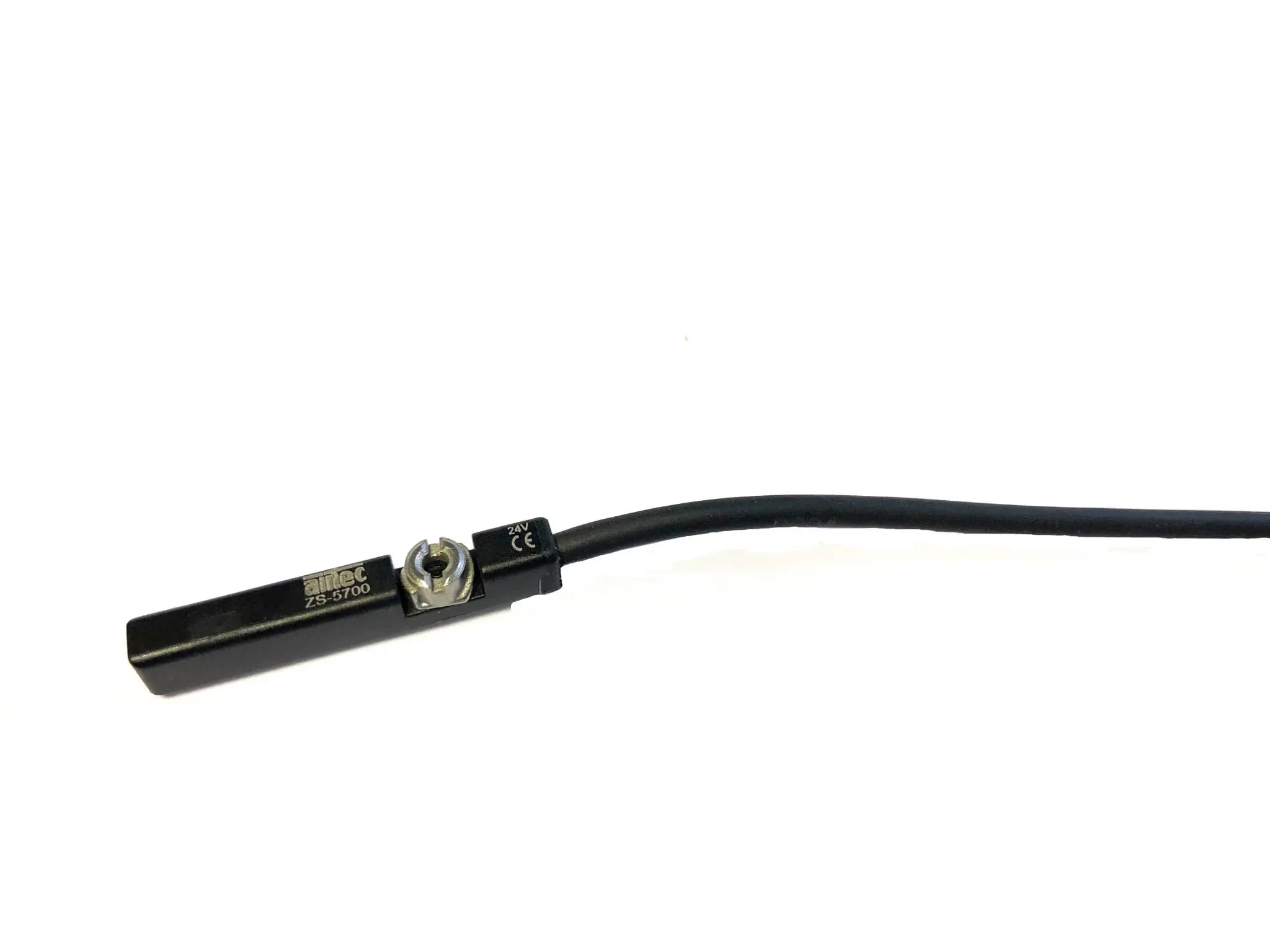

Czujnik położenia tłoka ZS-5700

Czujnik położenia tłoka ZS-5700 – precyzyjna kontrola pozycji w siłownikach pneumatycznych

ZS-5700 to niezawodny czujnik kontaktronowy dedykowany do detekcji położenia tłoka w siłownikach pneumatycznych z rowkiem typu C. Dzięki prostej konstrukcji, wysokiej kompatybilności oraz uniwersalnemu napięciu zasilania (5–240 V AC/DC), czujnik ten znajduje szerokie zastosowanie w automatyce przemysłowej, zwłaszcza w układach pozycjonowania, zliczania cykli oraz sterowania końcowymi pozycjami siłowników.

Jest to rozwiązanie polecane zarówno do prostych aplikacji warsztatowych, jak i rozbudowanych linii technologicznych. Wbudowana dioda LED oraz przewód o długości 2 metrów ułatwiają diagnostykę i szybkie uruchomienie systemu.

Specyfikacja techniczna czujnika ZS-5700

• Typ czujnika: kontaktronowy, 3 - przewodowy

• Wyjście: normalnie otwarte (NO)

• Zakres napięcia zasilania: 5–240 V AC/DC

• Maksymalny prąd przełączania: 100 mA

• Maksymalna moc obciążenia: 10 W

• Czas reakcji: <1 ms

• Sygnalizacja stanu: wbudowana dioda LED

• Typ montażu: do rowka typu T (standard w wielu siłownikach pneumatycznych)

• Długość przewodu: 2 m (PVC)

• Zakres temperatury pracy: –10°C do +70°C

• Obudowa: tworzywo sztuczne, czarna

• Odporność na drgania i wstrząsy: wysoka (dedykowana do środowisk przemysłowych)

Zalety czujnika ZS-5700

1. Uniwersalność zasilania
   Czujnik działa zarówno na napięciu stałym (DC), jak i zmiennym (AC), w szerokim zakresie – od 5 do 240 V. Dzięki temu jest kompatybilny z większością systemów sterowania, bez potrzeby dodatkowych konwerterów.

2. Bezproblemowy montaż
   Dzięki konstrukcji przystosowanej do rowka typu C, montaż czujnika w siłowniku pneumatycznym zajmuje tylko kilka sekund. Wystarczy wsunąć czujnik w rowek i dokręcić śrubkę montażową.

3. Dioda LED sygnalizacyjna
   Wbudowana dioda LED umożliwia natychmiastową weryfikację, czy czujnik został poprawnie aktywowany przez magnes znajdujący się w tłoku siłownika.

4. Niezawodna technologia kontaktronowa
   Czujnik ZS-5700 wykorzystuje kontaktron – element bezstykowy, który działa na zasadzie zmiany pola magnetycznego. To sprawia, że jest odporny na ścieranie i może pracować przez miliony cykli.

5. Szybka reakcja
   Dzięki czasowi odpowiedzi poniżej 1 ms czujnik doskonale sprawdza się w dynamicznych aplikacjach – zliczanie, synchronizacja, krańcówki w urządzeniach o wysokiej częstotliwości pracy.

6. Niezawodność i trwałość
   Obudowa wykonana z odpornego tworzywa sztucznego zapewnia trwałość w trudnych warunkach przemysłowych – w obecności pyłu, oleju czy wibracji.

Typowe zastosowania

Czujnik ZS-5700 sprawdza się w wielu obszarach automatyki i pneumatyki:

• detekcja końcowych położeń tłoka w siłownikach liniowych,

• zliczanie cykli pracy siłowników,

• automatyzacja procesów w liniach montażowych i pakujących,

• kontrola pozycji w systemach pick & place,

• zabezpieczenia krańcowe w układach pneumatyczno-elektrycznych,

• automatyczne sortowanie, paletyzacja, załadunek i rozładunek.

Instrukcja montażu

1. Upewnij się, że siłownik posiada tłok z magnesem – czujnik reaguje na pole magnetyczne.

2. Wsuń czujnik ZS-5700 w rowek typu T znajdujący się w siłowniku.

3. Ustaw czujnik w odpowiednim miejscu, gdzie magnes będzie go aktywować.

4. Dokręć śrubę montażową, by ustabilizować czujnik.

5. Podłącz przewody zgodnie z wymaganiami systemu sterowania.

6. Sprawdź poprawność działania – zapalenie diody LED świadczy o aktywacji.

Zakup i dostępność

Czujnik położenia tłoka ZS-5700 dostępny jest w ofercie sklepu internetowego PS Automatyka, z gwarancją szybkiej realizacji zamówienia oraz wsparciem technicznym. Produkt objęty jest gwarancją producenta i spełnia wymogi typowe dla automatyki przemysłowej.

FAQ – Najczęściej zadawane pytania

1. Do jakiego typu siłownika pasuje ZS-5700?
Czujnik przeznaczony jest do siłowników z rowkiem montażowym typu T – najczęściej spotykanych w pneumatyce przemysłowej.

2. Czy mogę użyć czujnika w układzie z napięciem 24 V DC?
Tak, ZS-5700 działa zarówno przy napięciu 24 V DC, jak i w szerokim zakresie od 5 do 240 V AC/DC.

3. Jakie urządzenia mogę podłączyć do czujnika?
Można go podłączyć do PLC, lamp sygnalizacyjnych, przekaźników, sterowników maszyn oraz innych urządzeń przetwarzających sygnał binarny.

4. Czy czujnik wymaga specjalnego przewodu?
Nie – posiada już wbudowany przewód PVC o długości 2 metrów, który wystarcza do typowych zastosowań. Możliwe jest przedłużenie za pomocą puszek połączeniowych.

5. Czy czujnik posiada jakąś sygnalizację działania?
Tak – dioda LED zapala się w momencie wykrycia pola magnetycznego, co znacznie ułatwia montaż i diagnostykę.

6. Czy czujnik może być stosowany w środowisku przemysłowym?
Tak, jego konstrukcja jest odporna na wstrząsy, wibracje oraz zmienne warunki pracy. Pracuje w temperaturze od –10°C do +70°C.

Podsumowanie

ZS-5700 to prosty w montażu, trwały i uniwersalny czujnik położenia tłoka, który idealnie sprawdza się w układach pneumatyki przemysłowej. Dzięki swojej niezawodności, kompatybilności z napięciami AC/DC oraz wbudowanej sygnalizacji LED, jest chętnie wybierany przez automatyków, integratorów oraz użytkowników systemów przemysłowych.
