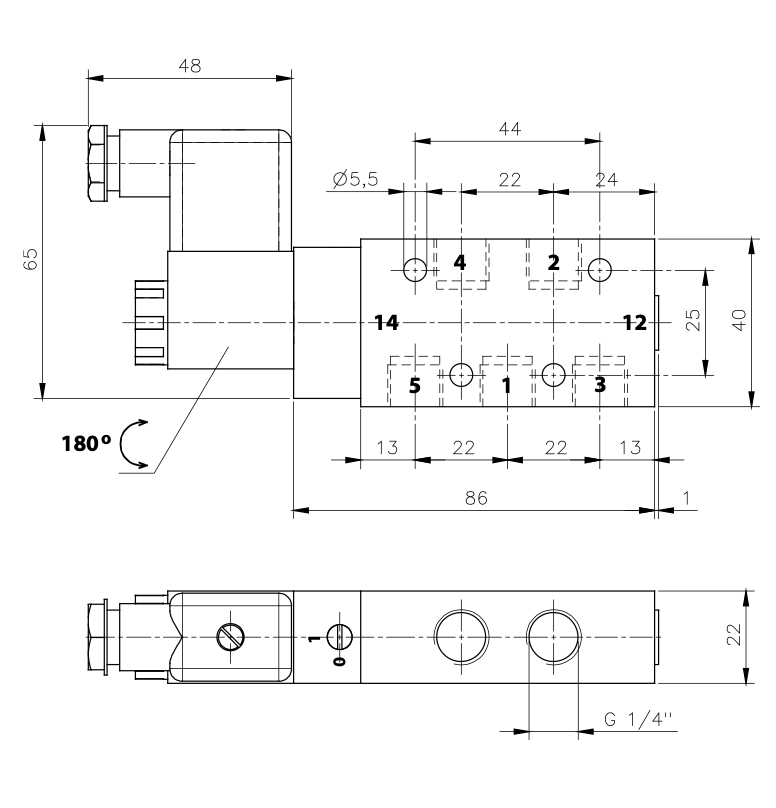

MH 510 701 G Elektrozawór 5/2 monostabilny 1/4"

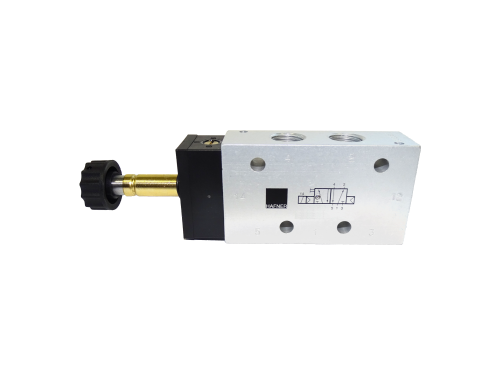

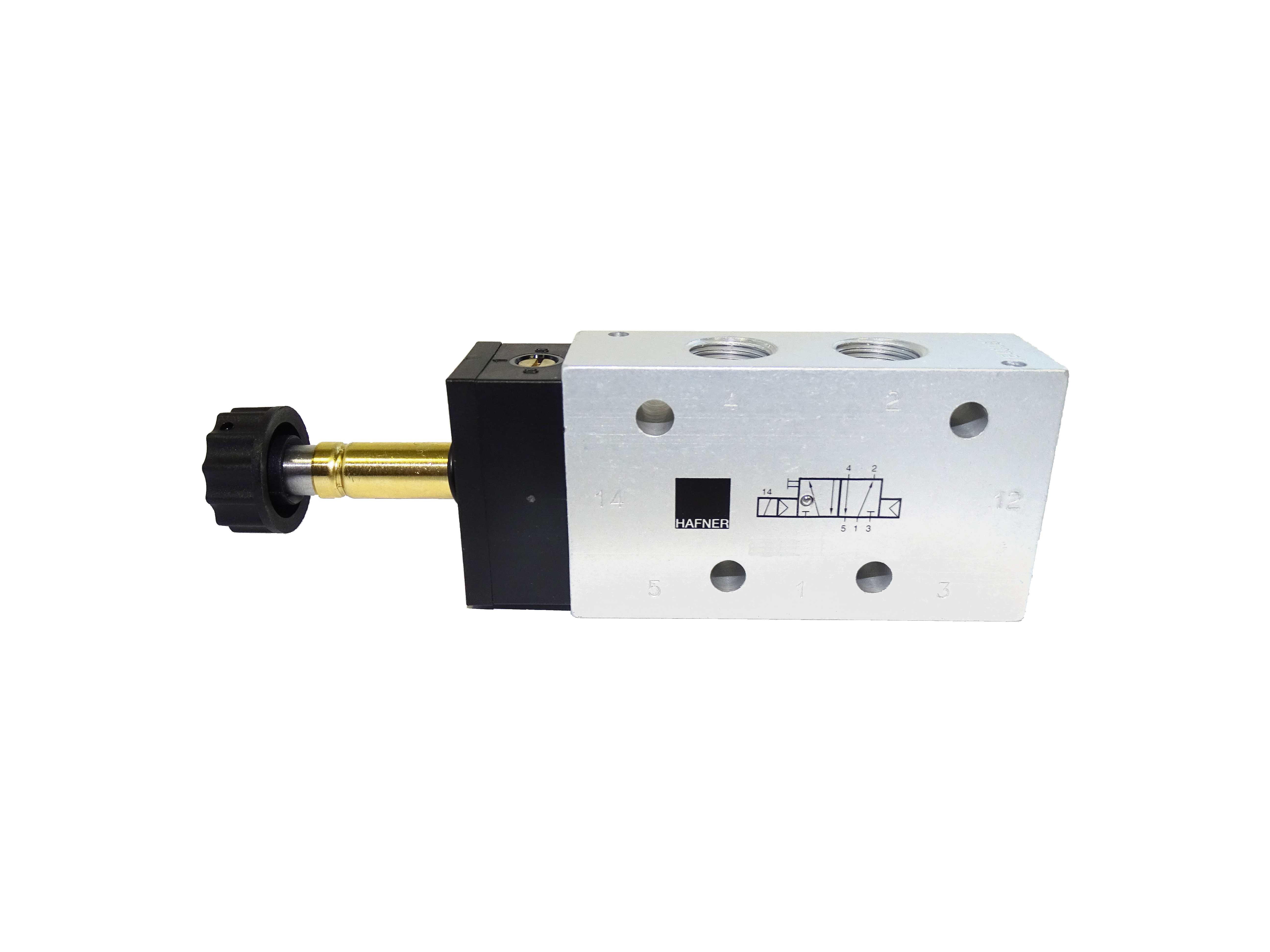

Elektrozawór Hafner MH 510701G

Dane techniczne:

funkcje zaworów: 5/2 monostabilny
materiał korpusu: aluminium
materiał suwaka: aluminium
materiał uszczelnień: NBR
ciśnienie pracy: 1.5-10 bar
sugerowana klasa powietrza: 4
temperatura pracy: -10/+60 °C
montaż wyspowy: tak - wyspa modułowa
przepływy: 1/8"-650l/min , 1/4"-1250l/min , 3/8"- 2250l/min , 1/2"-3000l/min , 3/4"-6000l/min
schemat działania:

MH 510-701-G – Elektrozawór 5/2 monostabilny G1/4” – precyzyjne sterowanie siłownikami pneumatycznymi

Opis produktu

Elektrozawór MH 510-701-G to nowoczesny, pneumatyczny zawór sterowany elektromagnetycznie, przeznaczony do obsługi siłowników dwustronnego działania w instalacjach przemysłowych. Dzięki konfiguracji 5/2 monostabilnej, zawór ten zapewnia pełną kontrolę nad kierunkiem przepływu sprężonego powietrza przy jednoczesnym zachowaniu bezpieczeństwa i wysokiej niezawodności.

Zastosowanie standardowego gwintu G1/4” (BSPP) umożliwia bezproblemową integrację z szeroką gamą komponentów pneumatycznych. Zawór sprawdza się doskonale w warunkach wymagających dużej częstotliwości przełączeń, szybkiej reakcji oraz odporności na zmienne warunki eksploatacyjne.

Budowa i zasada działania

Zawór MH 510-701-G to konstrukcja 5-drogowa, 2-pozycyjna, co oznacza:

• 5 portów przyłączeniowych:

  • 1 (P) – dopływ sprężonego powietrza,

  • 2 (A) i 4 (B) – porty robocze do siłownika,

  • 3 (R) i 5 (S) – odpowietrzenia.

• 2 pozycje pracy:

  • pozycja domyślna (spoczynkowa),

  • pozycja aktywna (po zasileniu elektromagnesu).

Dzięki monostabilnej konstrukcji, po odcięciu zasilania zawór automatycznie powraca do pozycji wyjściowej za pomocą sprężyny powrotnej. Jest to szczególnie ważne w aplikacjach, w których bezpieczeństwo i przewidywalność działania mają kluczowe znaczenie.

Specyfikacja techniczna

Zastosowania

Elektrozawór MH 510-701-G znajduje szerokie zastosowanie w systemach pneumatycznych automatyki przemysłowej, gdzie precyzyjne sterowanie ruchem jest kluczowe. Typowe obszary wykorzystania obejmują:

• Automatyzacja procesów montażowych, np. sterowanie chwytakami i przesuwami liniowymi,

• Maszyny pakujące, gdzie konieczna jest synchronizacja ruchu siłowników,

• Roboty przemysłowe, szczególnie w systemach manipulacyjnych,

• Transport pneumatyczny i podajniki,

• Systemy testujące, w których liczy się szybkość cyklu,

• Układy zabezpieczeń, wymagające powrotu zaworu do pozycji bezpiecznej po zaniku napięcia.

Zalety użytkowe

Niezawodność i bezpieczeństwo

Dzięki sprężynie powrotnej zawór automatycznie wraca do pozycji spoczynkowej po zaniku napięcia, co jest niezbędne w systemach wymagających zachowania stanu bezpiecznego (fail-safe).

Wysoka jakość wykonania

Korpus wykonany z lekkiego aluminium charakteryzuje się odpornością na korozję, a precyzyjnie dobrane uszczelnienia zapewniają szczelność i długą żywotność.

Szybki czas reakcji

Zawór przełącza się w czasie krótszym niż 20 milisekund, co pozwala na stosowanie go w układach o wysokiej dynamice i częstotliwości pracy.

Standardowe przyłącza

Gwinty G1/4” gwarantują pełną kompatybilność z większością komponentów dostępnych na rynku bez potrzeby stosowania przejściówek.

Uniwersalność zastosowań

Produkt może pracować w różnych warunkach – od typowych instalacji przemysłowych po aplikacje laboratoryjne i testowe.

Warunki montażu i eksploatacji

Aby zawór MH 510-701-G działał bezawaryjnie, należy zapewnić:

• stosowanie przefiltrowanego powietrza (zalecana dokładność filtra: min. 40 μm),

• dopuszczalny zakres ciśnienia (1,5–8 bar),

• kompatybilność napięcia zasilającego cewkę (należy dobrać odpowiednią wersję),

• okresową kontrolę odpowietrzników i przewodów.

Zawór można montować w dowolnej pozycji.

Dlaczego warto kupić u PS Automatyka?

• Szybka wysyłka z magazynu – większość produktów dostępna od ręki,

• Sprawdzeni producenci – tylko oryginalne komponenty,

• Fachowe doradztwo techniczne – pomoc przy doborze zaworów, siłowników i elementów sterujących,

• Korzystne ceny dla firm i klientów indywidualnych,

• Możliwość negocjacji warunków dla zamówień hurtowych.

FAQ – Najczęściej zadawane pytania

1. Czy zawór MH 510-701-G może pracować bez smarowania medium?

Tak, zawór jest przystosowany do pracy zarówno ze smarowanym, jak i niesmarowanym powietrzem. Należy jednak pamiętać, że po rozpoczęciu eksploatacji z medium smarowanym, nie należy wracać do pracy bezolejowej.

2. Czy zawór można zastosować w systemie z PLC?

Tak. Zawór współpracuje z większością sterowników PLC – wystarczy dopasować wersję cewki do wyjść cyfrowych (najczęściej 24 VDC). Pobór prądu cewki należy sprawdzić w dokumentacji.

3. Jakie napięcia zasilania są dostępne dla tego modelu?

MH 510-701-G może pracować z cewkami na napięcie 12 VDC, 24 VDC, 24 VAC, 110 VAC oraz 230 VAC. Należy wybrać cewkę dobraną do aplikacji.

4. Czy zawór może być stosowany w środowiskach zapylonych?

Tak, ale należy wtedy zadbać o odpowiednią filtrację powietrza i ochronę odpowietrzników. W przypadku ekstremalnie trudnych warunków środowiskowych zaleca się zastosowanie obudów ochronnych.

Podsumowanie

Elektrozawór MH 510-701-G to solidny, szybki i bezpieczny zawór sterujący do siłowników pneumatycznych w konfiguracji 5/2 monostabilnej. Dzięki precyzyjnej konstrukcji, szybkiemu czasowi reakcji i łatwemu montażowi stanowi idealne rozwiązanie w zautomatyzowanych procesach przemysłowych.

Jeśli szukasz niezawodnego zaworu o gwincie G1/4”, który sprawdzi się w aplikacjach wymagających wysokiej dynamiki i bezpieczeństwa – MH 510-701-G to doskonały wybór.

Zamów online w PS Automatyka – Twój partner w automatyce i pneumatyce przemysłowej.
