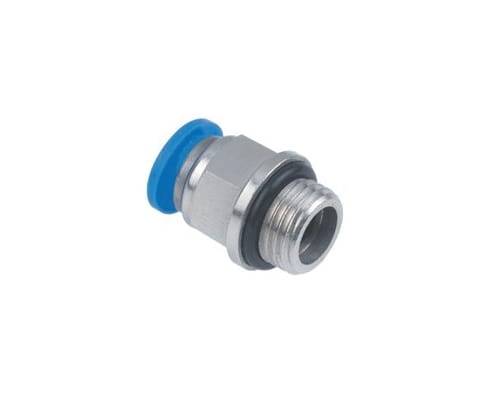

Złączka prosta wtykowa G1/8- 6mm

Dane techniczne:

- medium: sprężone powietrze / podciśnienie / gazy neutralne  (-0,95/16 bar)
- materiał korpusu: PA66, mosiądz niklowany
- pierścień zaciskowy: ZnDC
- temp. pracy: -20/+75 °C

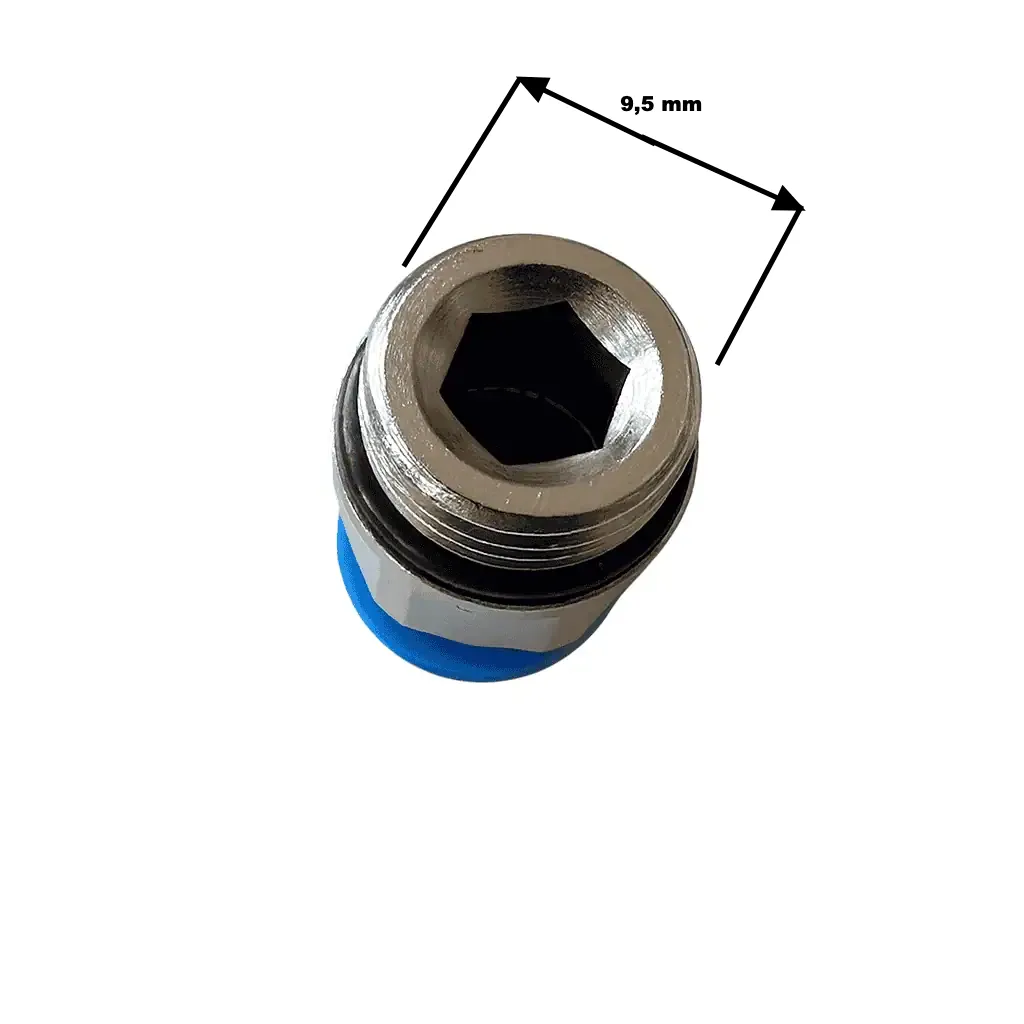

- pomiar gwintu suwmiarką: 9.3-9.7 mm

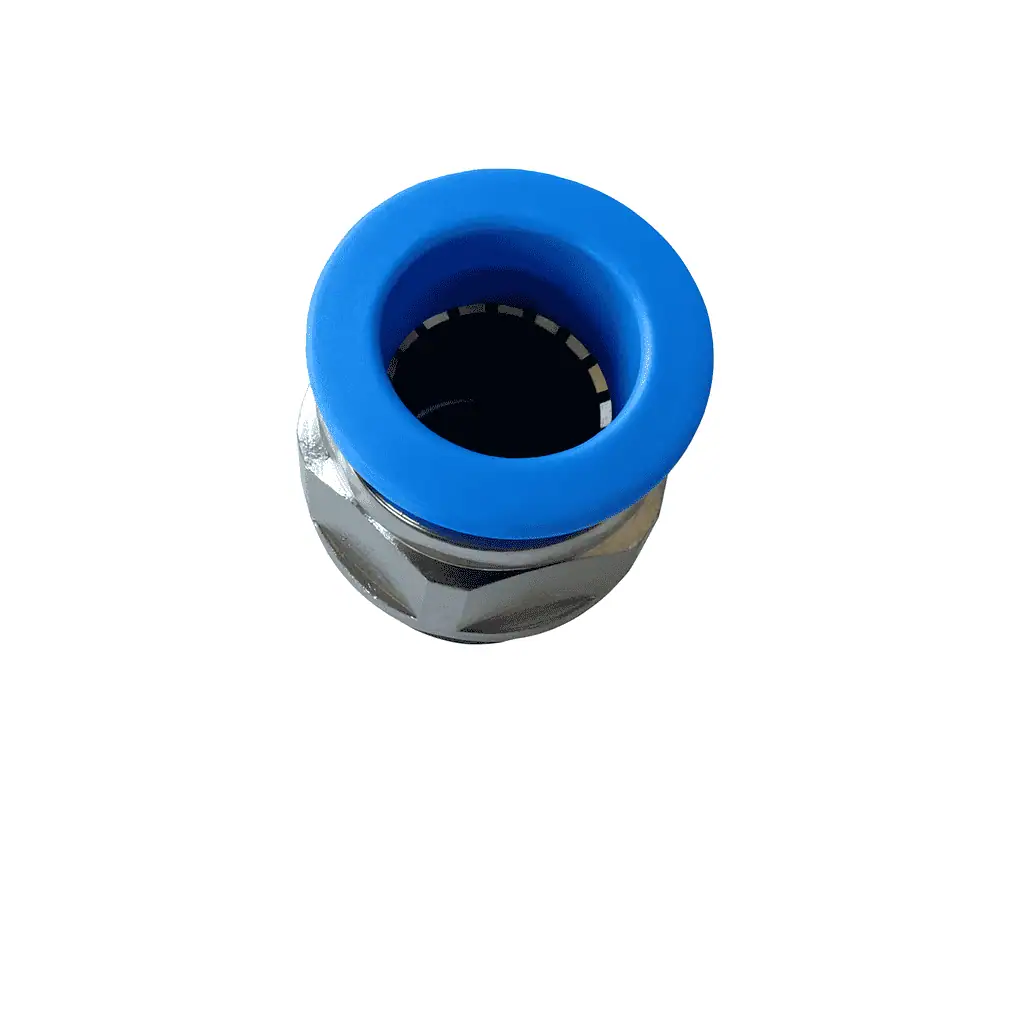

- przyłącze wtykowe: 6 mm

Złączka prosta wtykowa G1/8"–6 mm – szybkie i niezawodne połączenie w instalacjach pneumatycznych

Złączka prosta wtykowa G1/8"–6 mm to wysokiej klasy element złączny wykorzystywany w systemach pneumatycznych, w których konieczne jest trwałe i szczelne połączenie przewodu elastycznego o średnicy zewnętrznej 6 mm z elementem gwintowanym G1/8" (BSPP – British Standard Pipe Parallel). Dzięki technologii push-in montaż przewodu odbywa się intuicyjnie i szybko – bez konieczności stosowania narzędzi, co znacząco skraca czas pracy serwisowej i montażowej.

Produkt ten znajduje zastosowanie w różnorodnych gałęziach przemysłu, takich jak automatyka przemysłowa, robotyka, produkcja maszyn, systemy dozujące i pakujące, a także w urządzeniach laboratoryjnych i instalacjach próżniowych. Kompaktowa budowa, solidne materiały oraz odporność na ciśnienie i temperaturę czynią złączkę G1/8–6 mm uniwersalnym komponentem każdej nowoczesnej instalacji pneumatycznej.

Parametry techniczne złączki G1/8–6 mm

• Rodzaj złączki: prosta, wtykowa (push-in)

• Średnica zewnętrzna przewodu: 6 mm

• Gwint zewnętrzny: G1/8" (gwint walcowy BSPP)

• Materiał korpusu: niklowany mosiądz lub technopolimer PBT

• Elementy zaciskowe: stal nierdzewna i tworzywo

• Uszczelnienie: NBR

• Zakres ciśnienia roboczego: od -0,95 bar do 12 bar

• Zakres temperatur pracy: od -20°C do +75°C (dla NBR)

• Medium robocze: sprężone powietrze, gazy obojętne, woda (do potwierdzenia w dziale technicznym)

Zastosowanie złączki wtykowej G1/8–6 mm

Złączka pneumatyczna G1/8–6 mm to komponent szczególnie polecany do:

• połączeń w systemach automatyki i sterowania,

• układów zasilania siłowników liniowych i obrotowych,

• instalacji rozprowadzania sprężonego powietrza,

• maszyn pakujących, etykietujących, sortujących,

• urządzeń laboratoryjnych i układów próżniowych,

• robotów przemysłowych i manipulatorów.

Dzięki powszechnie stosowanemu gwintowi G1/8" złączka jest kompatybilna z szeroką gamą urządzeń i komponentów, co znacząco upraszcza projektowanie oraz montaż systemów pneumatycznych.

Korzyści wynikające z zastosowania złączki G1/8–6 mm

1. Ekspresowy montaż przewodu – szybkozłącze push-in eliminuje konieczność stosowania kluczy i opasek.

2. Wysoka szczelność – dzięki zastosowaniu elastycznych uszczelnień oraz precyzyjnego mechanizmu blokującego.

3. Możliwość wielokrotnego użycia – rozłączenie i ponowne połączenie nie wpływa negatywnie na szczelność układu.

4. Zgodność z przemysłowymi standardami – gwint G1/8" zapewnia szeroką kompatybilność z instalacjami pneumatycznymi.

5. Uniwersalność – możliwość współpracy z przewodami PU, PE, PA o średnicy 6 mm.

Instrukcja montażu – krok po kroku

1. Przygotowanie przewodu – przewód elastyczny należy przyciąć prostopadle do osi, najlepiej za pomocą nożyc pneumatycznych.

2. Wpięcie przewodu – wsunąć rurkę do gniazda złączki aż do wyczuwalnego oporu – mechanizm blokujący automatycznie zabezpieczy połączenie.

3. Demontaż – w celu odłączenia należy nacisnąć pierścień zwalniający i jednocześnie wysunąć przewód.

Prawidłowo zamontowana złączka gwarantuje szczelność nawet w trudnych warunkach przemysłowych.

FAQ – Najczęściej zadawane pytania

1. Z jakimi przewodami współpracuje złączka G1/8–6 mm?

Złączka współpracuje z przewodami poliuretanowymi (PU), polietylenowymi (PE) oraz poliamidowymi (PA) o zewnętrznej średnicy 6 mm. Warunkiem jest zachowanie tolerancji średnicy zgodnie z normą ±0,1 mm.

2. Czy gwint G1/8" wymaga dodatkowego uszczelnienia?

Nie, wszystkie złączki z naszej oferty są sprzedawane z o-ringiem uszczelniającym.

3. Czy można stosować tę złączkę w aplikacjach próżniowych?

Tak, złączka przystosowana jest do pracy zarówno w nadciśnieniu (do 12 bar), jak i podciśnieniu (do -0,95 bar). Dlatego z powodzeniem znajduje zastosowanie w systemach podciśnieniowych, chwytakach i pompach próżniowych.

4. Jakie są zalecenia dotyczące temperatury pracy?

Standardowa wersja z uszczelnieniem NBR pracuje w zakresie od -20°C do +75°C. Dla środowisk wysokotemperaturowych dostępne są wersje z uszczelnieniem FKM (Viton), odporne do +150°C.

5. Czy złączkę można używać w środowisku korozyjnym lub wilgotnym?

Tak, dzięki zastosowaniu korpusu z niklowanego mosiądzu oraz uszczelnień z NBR, złączka wykazuje odporność na wilgoć i umiarkowaną korozję. W aplikacjach agresywnych chemicznie zaleca się stosowanie wersji ze stali nierdzewnej oraz uszczelnień FKM.

6. Jakie są najczęstsze błędy montażowe?

Do najczęstszych błędów należą:

• skośne przycięcie przewodu,

• zabrudzenia na powierzchni przewodu,

• niewłaściwe uszczelnienie gwintu,

• przekroczenie dopuszczalnego promienia gięcia przewodu tuż przed wejściem do złączki.

Aby uniknąć problemów, zaleca się stosowanie profesjonalnych narzędzi i przestrzeganie zaleceń producenta.

7. Czy dostępna jest wersja złączki w innym kolorze lub z innym gwintem?

Tak. Poza standardową ofertą mamy złącza z innego materiału, z innym typem gwintu (np. R1/8", NPT) lub w wersji z certyfikatem FDA do kontaktu z żywnością. Prosimy o kontakt z działem handlowym.

8. Czy oferują Państwo rabaty dla firm lub integratorów?

Tak. PS Automatyka oferuje konkurencyjne warunki handlowe dla firm produkcyjnych, działów utrzymania ruchu oraz integratorów systemów automatyki. Zachęcamy do kontaktu z naszym działem sprzedaży w celu uzyskania indywidualnej oferty.

Podsumowanie

Złączka prosta wtykowa G1/8"–6 mm to niezawodny komponent armatury pneumatycznej, który łączy szybkość montażu z wysoką szczelnością i odpornością na trudne warunki pracy. Dzięki zastosowaniu technologii push-in oraz standardowego gwintu G1/8", stanowi ona uniwersalne rozwiązanie dla nowoczesnych instalacji sprężonego powietrza i układów podciśnieniowych.
