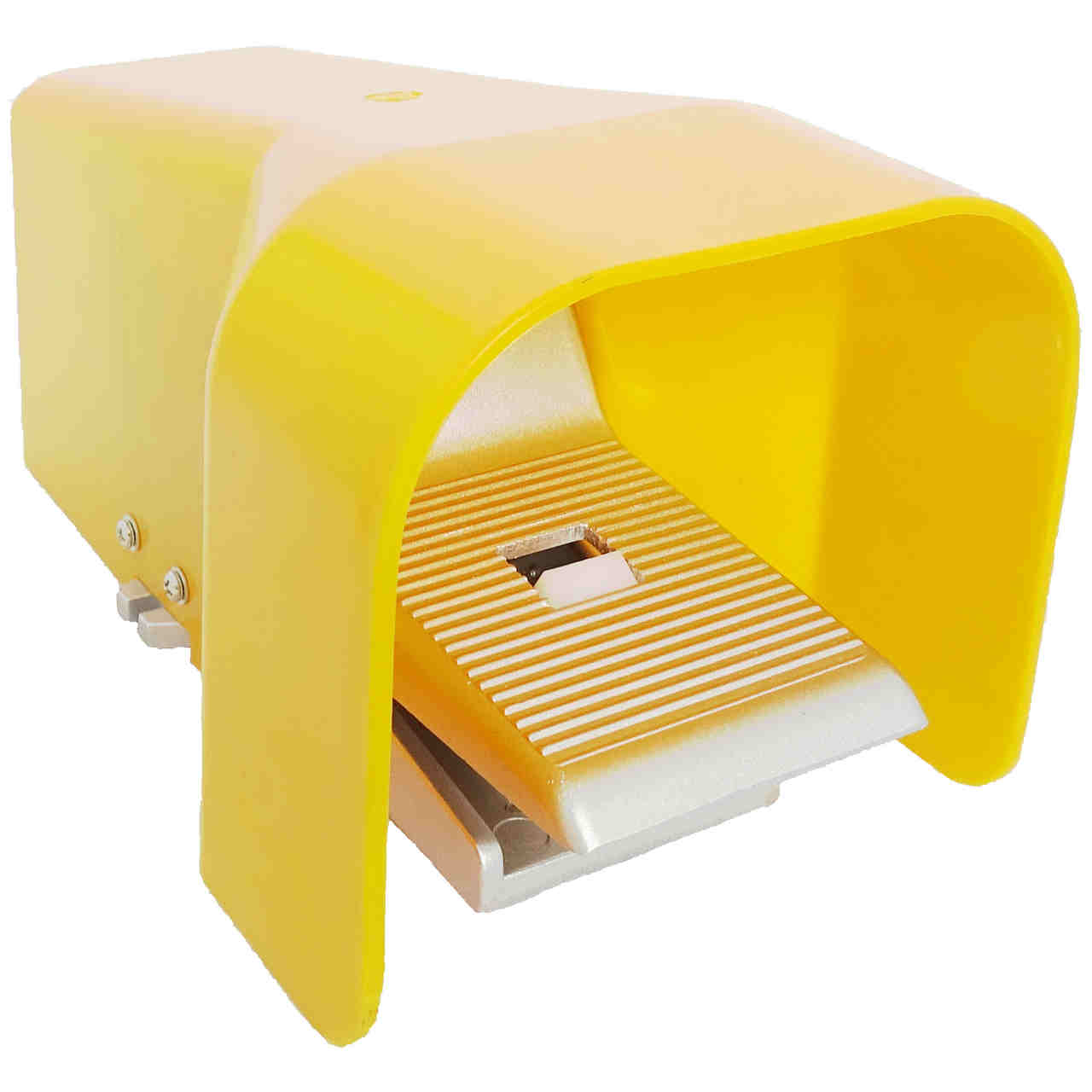

Zawór 5/2 bistabilny nożny Eco Line

Zawór sterowany nożnie 5/2 bistabilny z zatrzaskiem. Po demontażu zatrzasku zawór działa jako monostabilny.

Dane techniczne:

- materiał obudowy: PA+Aluminium
- temp. pracy: 0/+60 °C
- funkcja: 5/2 bistabilny (po zdjęciu blokady monostabilny)
- medium: sprężone powietrze (2-10 bar)
- przyłącza: 1/4"

Oznaczenie modelu: HFR520701

Zawór 5/2 bistabilny nożny – Eco-Line | Praktyczne i ekonomiczne sterowanie nożne.

Opis ogólny

Zawór 5/2 bistabilny nożny z serii Eco-Line to uniwersalny i ekonomiczny element sterowania pneumatycznego, który umożliwia manualne kierowanie ruchem siłownika dwustronnego działania. Model ten działa w trybie bistabilnym – oznacza to, że po naciśnięciu pedału zawór zmienia położenie i pozostaje w nim do czasu ponownego użycia. Dzięki temu operator ma pełną kontrolę nad procesem, bez konieczności stałego nacisku.

Konstrukcja Eco-Line została zaprojektowana z myślą o użytkownikach szukających solidnych, a jednocześnie budżetowych rozwiązań w pneumatyce przemysłowej i warsztatowej.

Zastosowanie zaworu nożnego Eco-Line

Zawór nożny 5/2 bistabilny Eco-Line sprawdza się wszędzie tam, gdzie operator musi mieć wolne ręce do innych czynności – np. podczas montażu, testowania, pakowania czy operowania komponentami przy stole roboczym. Jego prosta obsługa i mechaniczne działanie czynią go doskonałym wyborem dla wielu branż:

• Przemysł montażowy i lekka produkcja,

• Warsztaty naprawcze i serwisowe,

• Linie pakujące,

• Zastosowania laboratoryjne,

• Placówki edukacyjne (szkolenia techniczne i dydaktyka),

• Prace montażowe w warunkach stacjonarnych.

Specyfikacja techniczna zaworu Eco-Line

• Typ zaworu: 5/2 (pięć portów, dwa położenia)

• Tryb pracy: bistabilny (mechaniczne przełączanie utrzymywane po naciśnięciu)

• Sterowanie: nożne (pedał)

• Przyłącza: G1/4" (gwint wewnętrzny BSP)

• Medium robocze: powietrze przefiltrowane (z opcjonalnym naolejaniem)

• Ciśnienie robocze: 0 – 10 bar

• Temperatura pracy: od -5°C do +60°C

• Korpus: tworzywo sztuczne wzmacniane (ABS/PA6)

• Podstopnica: aluminium

• Montaż: opcjonalny – na podłożu lub podstawie roboczej

• Waga: niska masa, idealna do mobilnych stanowisk

Funkcja bistabilna – jak to działa i dlaczego warto?

Zawory bistabilne to elementy, które po przełączeniu pozostają w nowym stanie aż do momentu ponownej aktywacji. W przypadku zaworu Eco-Line oznacza to:

• Stałe podtrzymanie ruchu siłownika bez konieczności stałego nacisku,

• Możliwość włączenia i zatrzymania działania pneumatyki jednym ruchem,

• Bezpieczeństwo – operator decyduje o każdym cyklu,

• Brak elementów automatycznych – pełna kontrola manualna.

W odróżnieniu od zaworów monostabilnych (samopowracających), model bistabilny znajduje zastosowanie tam, gdzie liczy się jednoznaczna, trwała zmiana stanu układu pneumatycznego.

Zalety zaworu 5/2 nożnego Eco-Line

1. Ekonomia zakupu i eksploatacji

   • Eco-Line to kompromis pomiędzy trwałością a przystępną ceną – doskonały wybór dla warsztatów i prostych układów.

2. Brak zasilania elektrycznego

   • Zawór działa w pełni mechanicznie – nie wymaga instalacji elektrycznej ani sterowników.

3. Intuicyjna obsługa

   • Pedał z wyraźnym punktem przełączenia – wyczuwalny klik i stabilna praca w pozycji aktywnej.

4. Lekka i wytrzymała konstrukcja

   • Obudowa z tworzywa sztucznego odporna na korozję i uderzenia, idealna do warunków warsztatowych.

5. Standardowe złącza pneumatyczne

   • G1/4” umożliwia szybkie połączenie z typowymi przewodami i złączkami wtykowymi.

Zastosowanie praktyczne – przykładowy układ pneumatyczny

Zawór nożny Eco-Line można zintegrować w następujący sposób:

• Zasilanie: jednostka przygotowania powietrza (filtr-reduktor)

• Zawór nożny 5/2 – Eco-Line jako element sterujący

• Siłownik dwustronnego działania

• Tłumiki na wyjściach zaworu

• Złączki wtykowe do przewodów

Układ ten zapewnia proste i funkcjonalne sterowanie ruchem sprężonego powietrza, bez konieczności elektroniki czy programowania.

Porównanie z innymi zaworami nożnymi z oferty PS Automatyka

Typowe branże i scenariusze użycia

• Branża opakowaniowa – uruchamianie siłownika zaciskowego lub dozującego przy stanowisku ręcznym.

• Branża meblarska – obsługa prasy, chwytaka lub urządzenia centrującego.

• Szkoły techniczne – bezpieczne i trwałe rozwiązanie dydaktyczne w pracowniach pneumatyki.

• Produkcja kontraktowa – szybkie budowanie stanowisk z napędem pneumatycznym bez potrzeby programowania.

Dlaczego warto kupować w PS Automatyka?

1. Produkt dostępny od ręki

2. Szybka dostawa z magazynu centralnego

3. Fachowe doradztwo techniczne

4. Możliwość zakupu całego zestawu z siłownikiem, przewodami i złączkami

5. Gwarancja jakości i satysfakcji

Podsumowanie

Zawór 5/2 bistabilny nożny – Eco-Line to praktyczne rozwiązanie dla każdego, kto szuka funkcjonalnego, ergonomicznego i ekonomicznego sposobu na ręczne sterowanie siłownikami pneumatycznymi. Sprawdzi się zarówno w prostych aplikacjach warsztatowych, jak i w dydaktyce oraz lekkiej produkcji. Dzięki swojej trwałości, uniwersalnym złączom i intuicyjnej obsłudze, stanowi doskonały wybór w swojej klasie.

Zamów już teraz i zapewnij swojemu stanowisku prostotę i niezawodność sterowania pneumatycznego z pomocą PS Automatyka.
