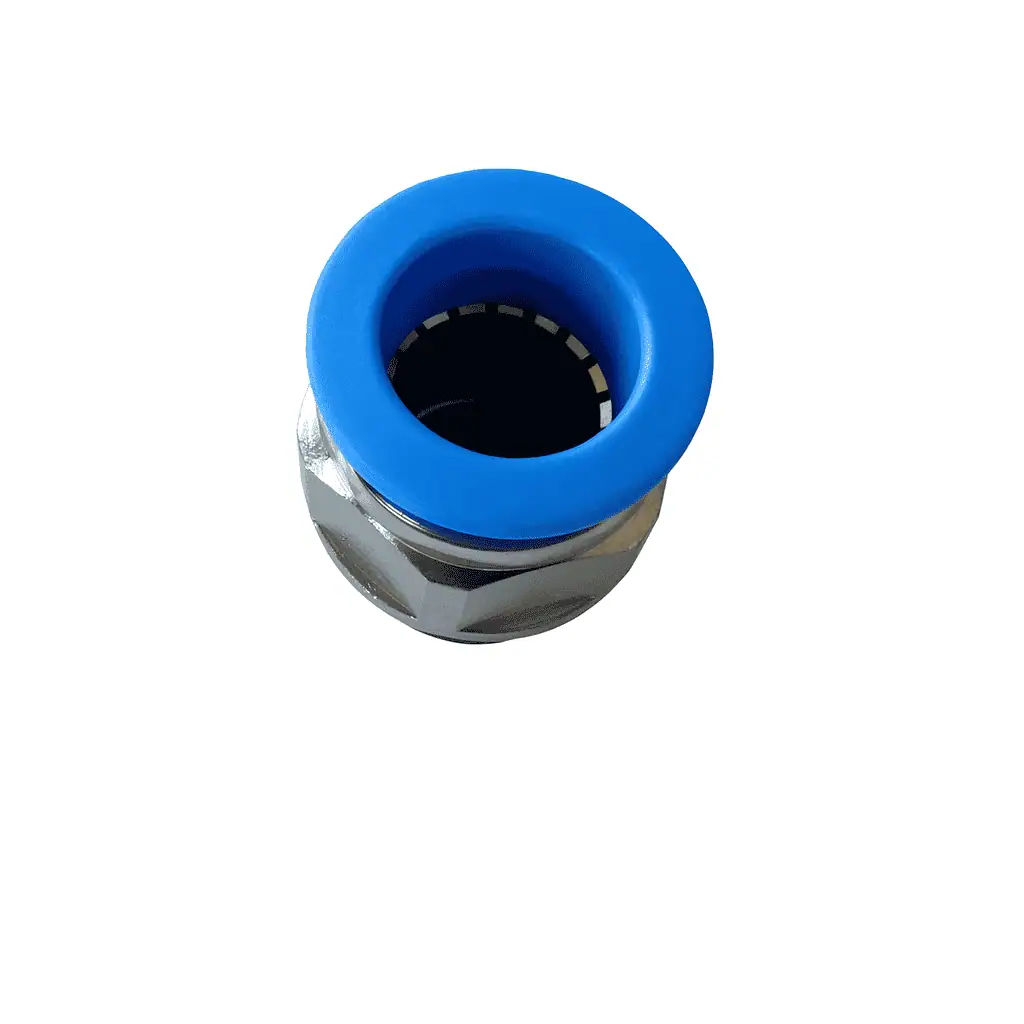

Złączka prosta wtykowa G1/8- 4mm

Dane techniczne:

- medium: sprężone powietrze / podciśnienie / gazy neutralne  (-0,95/12 bar)
- materiał korpusu: PA66, mosiądz niklowany
- pierścień zaciskowy: ZnDC
- temp. pracy: -20/+75 °C

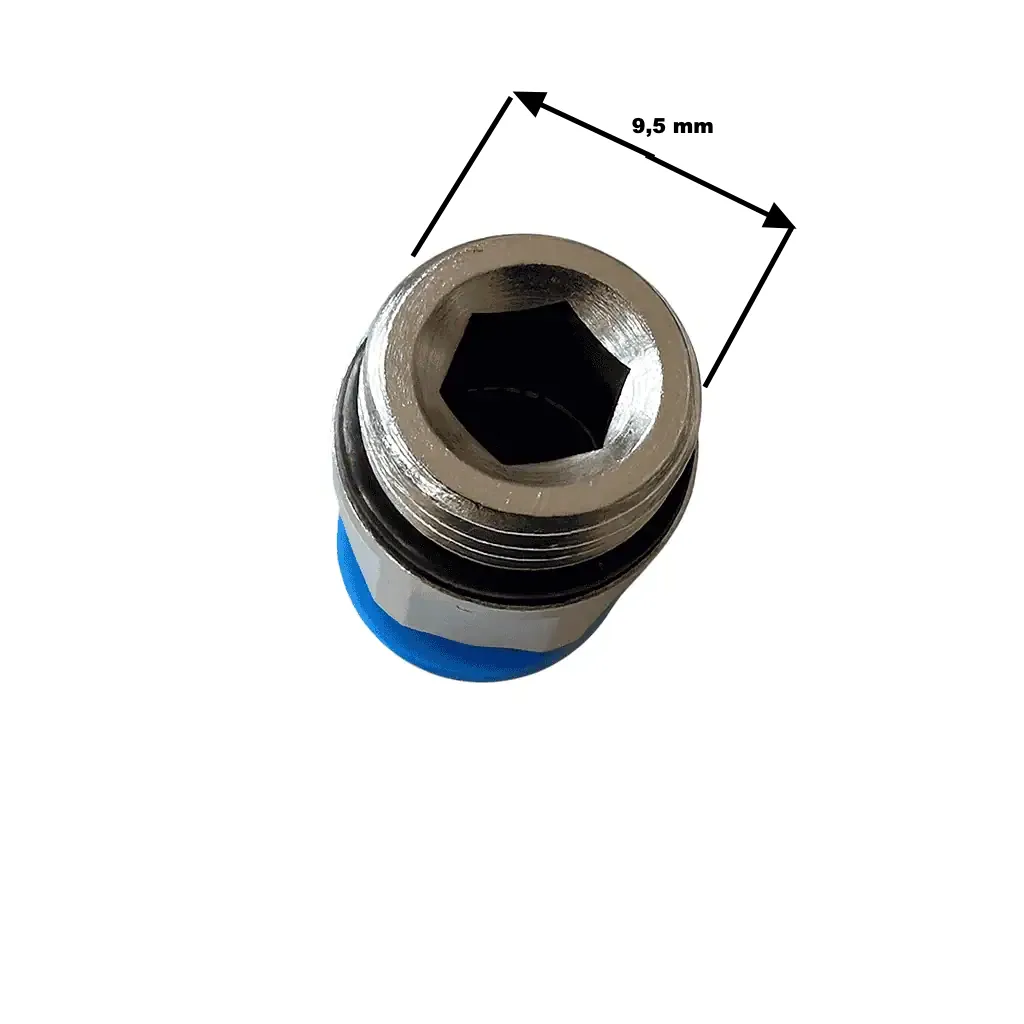

- pomiar gwintu suwmiarką: 9.3-9.7 mm
- przyłącze wtykowe: 4 mm

Złączka prosta wtykowa G1/8" – 4 mm

Złączka prosta wtykowa G1/8"–4 mm to element armatury pneumatycznej przeznaczony do szybkiego, szczelnego i trwałego łączenia elastycznych przewodów o średnicy zewnętrznej 4 mm z komponentami wyposażonymi w gwint rurowy G1/8" (BSPP). Dzięki technologii push-in montaż przewodu odbywa się błyskawicznie – wystarczy jedno wciśnięcie, bez potrzeby stosowania narzędzi.

Produkt ten znajduje zastosowanie w szerokim zakresie aplikacji: od automatyki przemysłowej, przez robotykę, aż po instalacje rozprowadzania sprężonego powietrza. Stanowi doskonałe rozwiązanie dla układów wymagających niezawodności, kompaktowej budowy i odporności na czynniki zewnętrzne.

Specyfikacja techniczna – Złączka pneumatyczna G1/8–4 mm

• Typ połączenia: wtykowa (push-in), prosta

• Średnica przewodu: 4 mm (zewnętrzna)

• Gwint zewnętrzny: G1/8"

• Materiał korpusu: niklowany mosiądz / PBT

• Pierścień zaciskowy: stal nierdzewna / tworzywo wysokowytrzymałe

• Uszczelnienie: NBR

• Ciśnienie robocze: od -0,95 do 12 bar

• Temperatura pracy: od -20°C do +75°C (dla uszczelnień NBR)

• Zastosowane medium: sprężone powietrze, gazy obojętne, woda (do potwierdzenia w dziale technicznym)

Zastosowanie złączki G1/8–4 mm

Złączka G1/8"–4 mm to komponent wykorzystywany wszędzie tam, gdzie wymagane są szybkie i pewne połączenia pneumatyczne. Typowe zastosowania obejmują:

• systemy automatyki przemysłowej,

• instalacje sterowania siłownikami pneumatycznymi,

• linie pakujące i montażowe,

• systemy chwytakowe i podciśnieniowe,

• urządzenia laboratoryjne i medyczne,

• roboty przemysłowe i manipulatory.

Dzięki zastosowaniu gwintu G1/8", będącego powszechnym standardem w pneumatyce, złączka jest w pełni kompatybilna z armaturą przemysłową wielu producentów.

Zalety złączki push-in G1/8–4 mm

1. Błyskawiczny montaż i demontaż przewodu – system push-in pozwala na wielokrotne użycie bez utraty szczelności.

2. Trwała i solidna konstrukcja – wysokiej jakości materiały zapewniają odporność na zużycie, korozję i wibracje.

3. Szeroki zakres zastosowań – możliwość pracy w warunkach podciśnienia, nadciśnienia oraz zmiennej temperatury.

4. Bezobsługowa eksploatacja – po zamontowaniu złączka nie wymaga konserwacji ani regulacji.

5. Zgodność z normami branżowymi – produkt spełnia wymogi stosowane w przemyśle automatyki i pneumatyki.

Montaż złączki krok po kroku

1. Przygotowanie przewodu: Przytnij przewód prostopadle za pomocą obcinarki pneumatycznej – unikaj ostrych kątów cięcia.

2. Podłączenie: Wciśnij przewód do oporu w gniazdo złączki – mechanizm blokujący automatycznie go zabezpieczy.

3. Demontaż: Naciśnij pierścień odblokowujący (kolisty uchwyt przy wlocie) i wyciągnij przewód jednym ruchem.

Złączka G1/8–4 mm to rozwiązanie przyjazne serwisowi, dzięki któremu modernizacja lub wymiana przewodów w układach pneumatycznych trwa zaledwie kilka sekund.

FAQ – najczęściej zadawane pytania

1. Czy złączka G1/8–4 mm współpracuje z przewodami PU i PE?

Tak. Produkt jest w pełni kompatybilny z elastycznymi przewodami poliuretanowymi (PU), polietylenowymi (PE), a także poliamidowymi (PA) o średnicy zewnętrznej 4 mm. Dla zapewnienia szczelności należy stosować przewody zgodne z normami wymiarowymi.

2. Czy gwint G1/8" wymaga dodatkowego uszczelnienia?

Gwint G1/8" to gwint walcowy BSPP, który nie wymaga w przypadku naszej oferty dodatkowych uszczelnień - wszystkie złączki posiadają o-ring uszczelniający.

3. Czy złączka nadaje się do zastosowania w systemach próżniowych?

Tak. Złączka przystosowana jest do pracy zarówno pod ciśnieniem dodatnim, jak i w podciśnieniu (do -0,95 bar). Dzięki temu znajduje zastosowanie w systemach chwytaków próżniowych oraz w aplikacjach transportu podciśnieniowego.

4. Jakie medium może być przesyłane przez złączkę?

Złączka została zaprojektowana do pracy z oczyszczonym, niesmarowanym lub smarowanym sprężonym powietrzem. Dodatkowo, można ją stosować z gazami obojętnymi, o ile są zgodne chemicznie z materiałami wykonania.

5. Czy złączka nadaje się do środowisk o wysokiej wilgotności lub zapyleniu?

Tak. Materiały użyte do produkcji złączki – m.in. niklowany mosiądz, PBT i uszczelnienia NBR – zapewniają odporność na działanie wilgoci oraz typowych zanieczyszczeń przemysłowych. W warunkach ekstremalnych (chemia, korozja) zaleca się użycie wersji ze stali nierdzewnej lub uszczelnień FKM.

6. Jakie są typowe błędy montażowe?

Najczęstsze błędy to:

• krzywe przycinanie przewodu,

• zanieczyszczenia wewnątrz przewodu,

• niewłaściwe uszczelnienie gwintu,

• przekroczenie dopuszczalnego promienia gięcia przewodu tuż przed wejściem do złączki.

W celu uniknięcia problemów zaleca się przestrzeganie zaleceń producenta i stosowanie profesjonalnych narzędzi montażowych.

7. Czy złączka G1/8–4 mm dostępna jest w sprzedaży hurtowej?

Tak. Sklep PS Automatyka oferuje korzystne warunki współpracy dla klientów biznesowych, integratorów systemów automatyki, producentów maszyn oraz działów utrzymania ruchu. W przypadku większych zamówień prosimy o kontakt z działem handlowym w celu uzyskania indywidualnej oferty cenowej.

Podsumowanie

Złączka prosta wtykowa G1/8"–4 mm to komponent, który łączy funkcjonalność, trwałość i prostotę obsługi. Doskonale sprawdza się zarówno w nowych instalacjach, jak i podczas serwisu istniejących układów pneumatycznych. Oferując pełną szczelność, szybki montaż oraz niezawodność eksploatacyjną, stanowi idealny wybór dla każdego profesjonalisty z branży automatyki.
