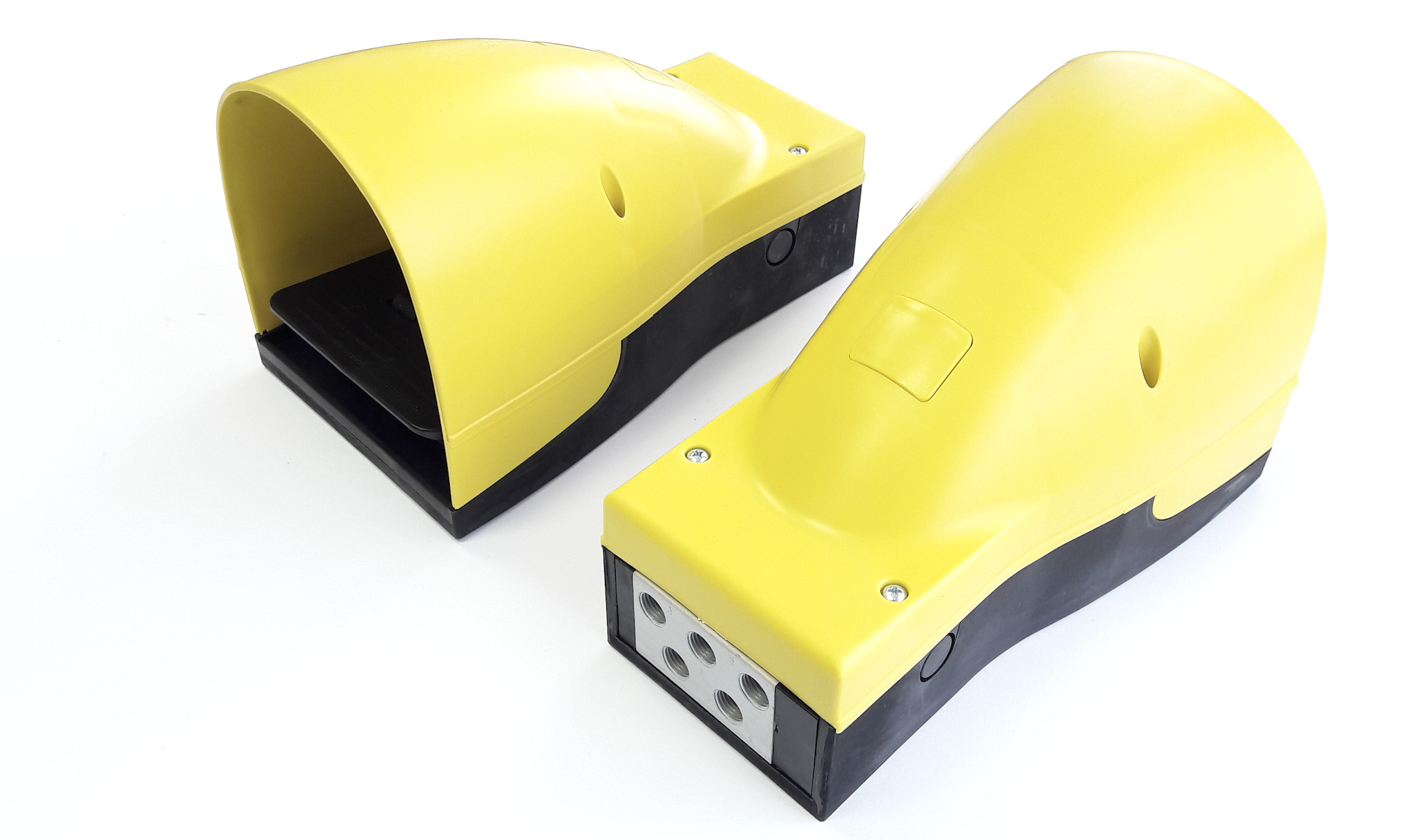

Zawór 5/2 bistabilny nożny 502 B

Dane techniczne:

- materiał obudowy: PA
- temp. pracy: 0/+60 °C
- funkcja: 5/2 bistabilny (po zdjęciu blokady monostabilny)
- medium: sprężone powietrze (2-10 bar)
- przyłącza: 1/4"

Oznaczenie modelu: 502B

Zawór 5/2 bistabilny nożny 502-B

Opis ogólny

Zawór pneumatyczny 5/2 bistabilny nożny 502-B to niezawodne i solidne urządzenie przeznaczone do manualnego sterowania przepływem sprężonego powietrza w układach pneumatycznych. Dzięki swojej konstrukcji umożliwia sterowanie dwustronnym siłownikiem za pomocą nożnego impulsu. Wersja bistabilna oznacza, że zawór pozostaje w ostatniej pozycji do czasu ponownego przełączenia – co czyni go szczególnie przydatnym w aplikacjach, w których wymagana jest trwałość położenia niezależnie od podtrzymania nacisku. Możliwe jest usunięcie blokady i wykorzystywanie zaworu jako monostabilny.

Zastosowanie zaworu nożnego 5/2 bistabilnego

Zawór nożny 502-B idealnie sprawdza się w aplikacjach, w których operator musi mieć wolne ręce do wykonywania innych czynności – np. w montażowniach, liniach produkcyjnych, stanowiskach pakowania, urządzeniach dozujących czy testerach pneumatycznych.

Z uwagi na prostotę obsługi, zawór ten znajduje zastosowanie w:

• manualnych stanowiskach montażowych,

• urządzeniach półautomatycznych,

• laboratoriach i prototypowniach,

• aplikacjach edukacyjnych w szkoleniach z zakresu pneumatyki,

• maszynach nieautomatycznych, wymagających bezpiecznego sterowania siłownikiem.

Najważniejsze cechy i właściwości techniczne

• Typ zaworu: 5/2 bistabilny (dwa położenia, pięć portów)

• Sterowanie: nożne, mechaniczne

• Powrót: ręczny (bistabilny) – położenie utrzymywane po naciśnięciu, możliwe po usunięciu blokady uzyskanie samoczynnego powrotu

• Przyłącza: standardowe G1/4"

• Medium robocze: powietrze przefiltrowane, niesmarowane lub smarowane

• Ciśnienie robocze: 0–10 bar

• Temperatura pracy: od -5°C do +60°C

• Materiał korpusu: Tworzywo sztuczne

• Wydajność: wysoki przepływ przy kompaktowych wymiarach

• Montaż: do podłogi lub płyty montażowej

Korzyści użytkowe zaworu 502-B

1. Bezpieczeństwo i ergonomia

   • Obsługa nożna umożliwia sterowanie układem bez użycia rąk, co podnosi ergonomię stanowiska pracy i zwiększa bezpieczeństwo operatora.

2. Brak konieczności zasilania elektrycznego

   • Urządzenie działa wyłącznie mechanicznie, co pozwala na stosowanie go w środowiskach o wysokich wymaganiach bezpieczeństwa (np. strefy bezprądowe).

3. Prosta integracja

   • Standardowe przyłącza i wymiary umożliwiają szybką i bezproblemową instalację w istniejących układach pneumatycznych.

4. Trwałość i niezawodność

   • Korpus wykonany z wysokiej jakości tworzywa sztucznego zapewnia odporność na korozję w wymagającym środowisku przemysłowym.

5. Kontrola pozycji siłownika

   • Dzięki funkcji bistabilnej możliwe jest utrzymanie konkretnego położenia siłownika nawet po ustąpieniu nacisku na pedał.

Różnica pomiędzy zaworem bistabilnym a monostabilnym

Warto podkreślić, że zawór 502-B jest bistabilny, co oznacza, że po naciśnięciu pedału i zmianie położenia zaworu, stan ten jest utrzymywany do czasu kolejnego naciśnięcia. Nie powraca samoczynnie do stanu początkowego. Dla porównania: zawór monostabilny powraca automatycznie po zwolnieniu nacisku - taka funkcja jest do osiągnięcia poprzez wysunięcie sworznia i zdjęcie blokady.

Z tego względu model 502-B lepiej sprawdzi się tam, gdzie:

• siłownik ma pozostać wysunięty do wykonania dalszych operacji,

• proces wymaga podtrzymania ruchu bez ciągłego nacisku,

• wymagane jest potwierdzenie zmiany pozycji przez operatora.

Wskazówki montażowe

Zawór 5/2 nożny można zamontować bezpośrednio do posadzki lub specjalnej płyty montażowej. Przyłącza G1/4” pozwalają na podłączenie przewodów poliuretanowych, poliamidowych. W celu zwiększenia trwałości i pewności działania zaleca się montaż filtra i reduktora ciśnienia.

Zastosowanie w układzie pneumatycznym – przykładowy schemat

Typowa aplikacja zaworu 5/2 bistabilnego nożnego:

• zasilanie z jednostki FRL (filtr/reduktor),

• zawór 502-B jako element sterujący,

• siłownik dwustronnego działania (ISO 15552 lub kompaktowy),

• tłumiki hałasu na wyjściach zaworu.

Taki układ sprawdzi się w prostych, ręcznie sterowanych urządzeniach, gdzie ważna jest pełna kontrola operatora oraz brak elektroniki.

Zgodność i jakość

Zawór może być stosowany w większości standardowych układów przemysłowych. PS Automatyka gwarantuje:

• wysoką jakość wykonania,

• zgodność z wymaganiami technicznymi,

• szybką dostępność produktu z magazynu.

Dlaczego warto kupić w PS Automatyka?

1. Produkt dostępny od ręki – szybka wysyłka

2. Wsparcie techniczne przy doborze elementów do układu

3. Możliwość zamówienia kompletnych zestawów z siłownikiem, przewodami, złączkami

4. Stała oferta części zamiennych i akcesoriów

5. Profesjonalna obsługa klienta oraz doradztwo techniczne

Podsumowanie

Zawór pneumatyczny 5/2 bistabilny nożny model 502-B to doskonały wybór do prostych, manualnych układów sterowania sprężonym powietrzem. Dzięki niezawodności, intuicyjnej obsłudze i odporności na trudne warunki pracy, produkt ten znajduje szerokie zastosowanie w przemyśle, rzemiośle oraz warsztatach produkcyjnych. Sprawdź jego możliwości i skontaktuj się z naszym działem technicznym, jeśli potrzebujesz wsparcia w doborze komponentów.
