Łącznik kątowy wtykowy- 8mm

Parametry techniczne:

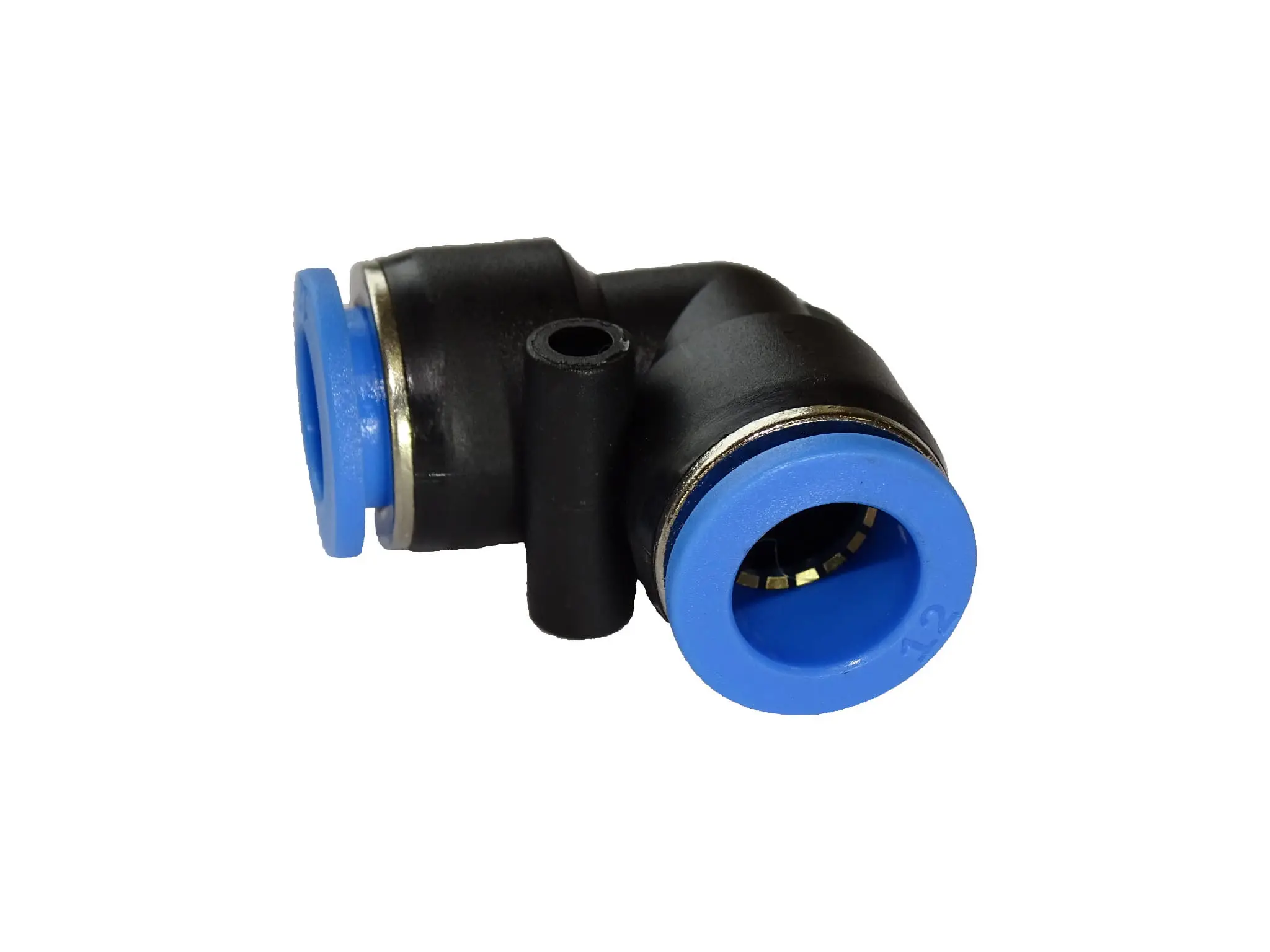

Łącznik kątowy wtykowy 8 mm

Łącznik kątowy wtykowy 8 mm to kompaktowy element pneumatyczny przeznaczony do łączenia dwóch przewodów o średnicy zewnętrznej 8 mm pod kątem 90°. Konstrukcja pozwala na wygodną zmianę kierunku prowadzenia przewodu bez stosowania dodatkowych elementów gwintowanych.

Łącznik sprawdzi się zarówno przy budowie nowych instalacji sprężonego powietrza, jak i podczas modernizacji istniejących układów pneumatycznych. System połączeń wtykowych umożliwia szybki montaż i demontaż przewodów, dzięki czemu prace serwisowe mogą być wykonywane sprawnie i bez używania specjalistycznych narzędzi.

Łącznik pneumatyczny kątowy do przewodu 8 mm

Produkt posiada dwa przyłącza wtykowe przeznaczone do przewodów pneumatycznych o średnicy zewnętrznej 8 mm. Kątowa konstrukcja umożliwia prowadzenie instalacji pod kątem prostym, co jest szczególnie przydatne w maszynach i urządzeniach, w których przestrzeń montażowa jest ograniczona.

Zastosowanie łącznika kątowego pozwala również ograniczyć nadmierne zaginanie przewodu. Ma to znaczenie dla poprawnego prowadzenia instalacji oraz zachowania odpowiedniego przekroju przewodu.

Szybki montaż przewodu

System wtykowy umożliwia wykonanie połączenia w kilku prostych czynnościach. Przewód należy przyciąć prostopadle, a następnie wsunąć go do oporu w złączkę. Wewnętrzny mechanizm zaciskowy automatycznie utrzymuje przewód.

W przypadku konieczności demontażu wystarczy po odłączeniu ciśnienia nacisnąć pierścień zwalniający i wysunąć przewód.

Takie rozwiązanie jest szczególnie wygodne w instalacjach, które wymagają okresowych zmian konfiguracji lub szybkiego serwisowania.

Konstrukcja do zastosowań przemysłowych

Korpus łącznika wykonany jest z tworzywa PA66, które charakteryzuje się niewielką masą i dobrą wytrzymałością mechaniczną. Elementy zaciskowe wykonano z niklowanego mosiądzu, natomiast za uszczelnienie odpowiada guma NBR.

Łącznik może pracować zarówno w standardowych instalacjach sprężonego powietrza, jak również w układach podciśnieniowych. Dopuszczalne ciśnienie pracy wynosi od -0,95 do 12 bar.

Dane techniczne

• typ: łącznik kątowy wtykowy tworzywowy

• średnica zewnętrzna przewodu: 8 mm

• liczba przyłączy: 2 × 8 mm

• konstrukcja: kątowa 90°

• materiał korpusu: PA66

• materiał pierścienia: PA66

• materiał elementów zaciskowych: mosiądz niklowany

• uszczelnienie: NBR

• ciśnienie robocze: od -0,95 do 12 bar

• temperatura robocza: od -20°C do +75°C

• medium: sprężone powietrze, gazy neutralne, podciśnienie, woda

• kod produktu: LK-08

Zastosowanie

Łącznik kątowy 8 mm może być stosowany między innymi w:

• instalacjach sprężonego powietrza,

• maszynach przemysłowych,

• układach automatyki,

• systemach sterowania pneumatycznego,

• instalacjach podciśnieniowych,

• urządzeniach produkcyjnych,

• stanowiskach montażowych,

• rozdzielnicach pneumatycznych,

• instalacjach wymagających zmiany kierunku prowadzenia przewodu o 90°.

Dzięki kompaktowej konstrukcji łącznik dobrze sprawdza się szczególnie tam, gdzie nie ma wystarczającej przestrzeni na swobodne wygięcie przewodu.

FAQ – najczęściej zadawane pytania

Do jakiego przewodu pasuje łącznik?

Łącznik przeznaczony jest do przewodów pneumatycznych o średnicy zewnętrznej 8 mm.

Czy oba przyłącza mają średnicę 8 mm?

Tak. Jest to łącznik kątowy przeznaczony do połączenia dwóch przewodów 8 mm.

Czy łącznik posiada gwint?

Nie. Produkt posiada dwa przyłącza wtykowe i służy do bezpośredniego połączenia dwóch przewodów pneumatycznych.

Do czego służy łącznik kątowy?

Łącznik umożliwia zmianę kierunku prowadzenia przewodu o 90° bez konieczności jego mocnego zaginania.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne dodatnie ciśnienie robocze wynosi 12 bar.

Czy łącznik można stosować w instalacji podciśnieniowej?

Tak. Produkt może pracować przy podciśnieniu do około -0,95 bar.

Jaki jest zakres temperatury pracy?

Łącznik może pracować w temperaturze od -20°C do +75°C.

Czy nadaje się do sprężonego powietrza?

Tak. Podstawowym zastosowaniem produktu są instalacje sprężonego powietrza i pneumatyki przemysłowej.

Czy można stosować go z wodą?

Tak. Zgodnie ze specyfikacją produktu jednym z dopuszczonych mediów jest również woda, przy zachowaniu określonych parametrów temperatury i ciśnienia.

Z jakiego materiału wykonany jest łącznik?

Korpus oraz pierścień wykonane są z PA66, elementy zaciskowe z niklowanego mosiądzu, a uszczelnienie z gumy NBR.

Jak zamontować przewód w łączniku?

Przewód należy równo przyciąć i wsunąć do oporu w przyłącze. Mechanizm zaciskowy automatycznie zabezpieczy go przed wysunięciem.

Jak zdemontować przewód?

Po całkowitym spuszczeniu ciśnienia z instalacji należy nacisnąć pierścień zwalniający i jednocześnie wysunąć przewód.

Łącznik kątowy wtykowy 8 mm to proste i funkcjonalne rozwiązanie do budowy instalacji pneumatycznych. Umożliwia szybkie połączenie dwóch przewodów 8 mm pod kątem 90°, ułatwia organizację instalacji oraz ogranicza konieczność nadmiernego zaginania przewodów.
