Łącznik kątowy wtykowy- 4mm

Parametry techniczne:

Łącznik kątowy wtykowy 4 mm

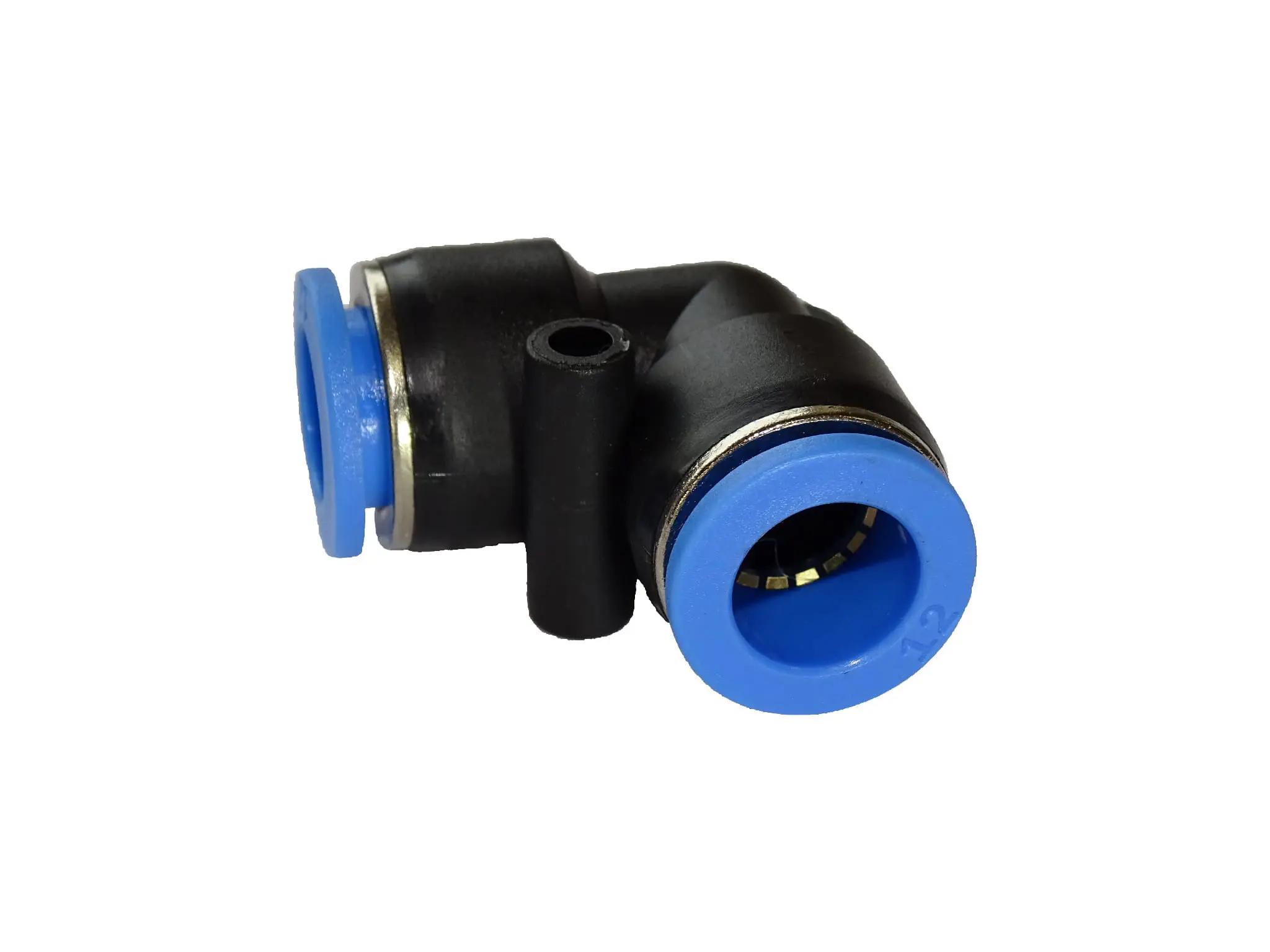

Łącznik kątowy wtykowy 4 mm przeznaczony jest do szybkiego i szczelnego łączenia dwóch przewodów pneumatycznych o średnicy zewnętrznej 4 mm pod kątem 90°. Konstrukcja kątowa pozwala wygodnie zmienić kierunek prowadzenia przewodu bez jego nadmiernego wyginania lub załamywania, dlatego złączka szczególnie dobrze sprawdza się w instalacjach o ograniczonej przestrzeni montażowej.

System wtykowy umożliwia montaż przewodów bez stosowania dodatkowych narzędzi. Odpowiednio przycięty przewód wystarczy wsunąć do oporu w złączkę. Mechanizm zaciskowy stabilizuje przewód, a uszczelnienie NBR odpowiada za szczelność wykonanego połączenia.

Najważniejsze parametry techniczne

• typ: łącznik kątowy wtykowy,

• średnica zewnętrzna przewodu: 4 mm,

• materiał korpusu: PA66,

• materiał pierścienia: PA66,

• elementy zaciskowe: mosiądz niklowany,

• uszczelnienie: NBR,

• ciśnienie robocze: od -0,95 do 12 bar,

• temperatura pracy: od -20°C do +75°C,

• medium: sprężone powietrze, gazy neutralne, podciśnienie oraz woda,

• kod produktu: LK-04.

Złączka kątowa do przewodu pneumatycznego 4 mm

Zastosowanie kolanka wtykowego pozwala prowadzić instalację pneumatyczną pod kątem prostym bez konieczności wykonywania ciasnego łuku z przewodu. Jest to szczególnie istotne przy przewodach montowanych w szafach sterowniczych, rozdzielaczach, przy siłownikach pneumatycznych oraz w niewielkich przestrzeniach wewnątrz maszyn.

Prawidłowe prowadzenie przewodu ogranicza ryzyko jego załamania, które mogłoby powodować zmniejszenie przekroju przepływu i pogorszenie parametrów pracy układu.

Do jakich przewodów można stosować łącznik 4 mm?

Łącznik przeznaczony jest do przewodów o średnicy zewnętrznej 4 mm. Może współpracować między innymi z popularnymi przewodami:

• poliuretanowymi PU,

• polietylenowymi PE,

• poliamidowymi PA, określanymi również jako przewody tekalanowe.

Dzięki uniwersalnemu systemowi wtykowemu złączka może być stosowana w wielu standardowych instalacjach pneumatyki przemysłowej.

Zastosowanie w automatyce przemysłowej

Łącznik kątowy pneumatyczny 4 mm może być wykorzystywany przy podłączaniu zaworów, elektrozaworów, siłowników pneumatycznych, wysp zaworowych, chwytaków oraz pozostałych elementów automatyki.

Kompaktowa konstrukcja ułatwia wykonanie instalacji tam, gdzie przewód musi zmienić kierunek bezpośrednio za elementem pneumatycznym lub gdzie przestrzeń nie pozwala na zastosowanie większego promienia gięcia.

Łatwy montaż i serwis

Połączenie wtykowe znacząco skraca czas wykonywania instalacji. Przewód należy równo i prostopadle przyciąć, a następnie wsunąć do oporu w odpowiednie gniazdo złączki.

W razie konieczności przebudowy instalacji przewód można łatwo zdemontować poprzez naciśnięcie pierścienia zwalniającego i jego jednoczesne wysunięcie. Przed rozpoczęciem prac serwisowych instalacja powinna zostać odłączona od źródła ciśnienia.

Łącznik kątowy wtykowy 4 mm to proste i funkcjonalne rozwiązanie do budowy kompaktowych instalacji pneumatycznych, umożliwiające estetyczne prowadzenie przewodów oraz zmianę ich kierunku bez ryzyka nadmiernego zaginania.

FAQ – najczęściej zadawane pytania

Do czego służy łącznik kątowy wtykowy 4 mm?
Łącznik służy do połączenia dwóch przewodów o średnicy zewnętrznej 4 mm pod kątem 90°. Umożliwia wygodną zmianę kierunku prowadzenia przewodu w instalacji pneumatycznej.

Czy 4 mm oznacza średnicę wewnętrzną przewodu?
Nie. W przypadku złączek wtykowych wartość 4 mm odnosi się do średnicy zewnętrznej przewodu.

Jakie przewody można stosować z tą złączką?
Łącznik może współpracować między innymi z przewodami PU, PE oraz PA o średnicy zewnętrznej 4 mm.

Czy złączka może pracować z podciśnieniem?
Tak. Zakres ciśnienia pracy obejmuje podciśnienie do -0,95 bar oraz nadciśnienie do 12 bar.

Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze wynosi 12 bar, pod warunkiem zachowania właściwej temperatury pracy i prawidłowego montażu przewodu.

Jaki jest zakres temperatury pracy?
Złączka może pracować w zakresie temperatur od -20°C do +75°C.

Czy montaż wymaga użycia narzędzi?
Nie. Jest to złączka wtykowa, dlatego prawidłowo przygotowany przewód wystarczy wsunąć do oporu w odpowiednie gniazdo.

Jak prawidłowo przygotować przewód do montażu?
Przewód powinien zostać przycięty prostopadle do swojej osi. Krawędź cięcia powinna być równa, bez zgnieceń, pęknięć i zadziorów, które mogłyby wpływać na szczelność połączenia.

Czy przewód można później wyjąć ze złączki?
Tak. Po odłączeniu instalacji od ciśnienia należy nacisnąć pierścień zwalniający i jednocześnie wysunąć przewód.

Dlaczego warto zastosować złączkę kątową zamiast wyginać przewód?
Złączka kątowa pozwala zmienić kierunek instalacji bez wykonywania ciasnego łuku. Ogranicza to ryzyko załamania przewodu oraz zmniejszenia jego przekroju przepływu.

Gdzie najczęściej stosuje się łączniki kątowe 4 mm?
Najczęściej znajdują zastosowanie w automatyce przemysłowej, przy siłownikach, zaworach, elektrozaworach, chwytakach, wyspach zaworowych oraz w kompaktowych układach pneumatycznych montowanych wewnątrz maszyn.

Czy złączka nadaje się do wody?
Tak, produkt może być stosowany z wodą w zakresie parametrów określonych dla ciśnienia i temperatury pracy.

Kod produktu: LK-04
