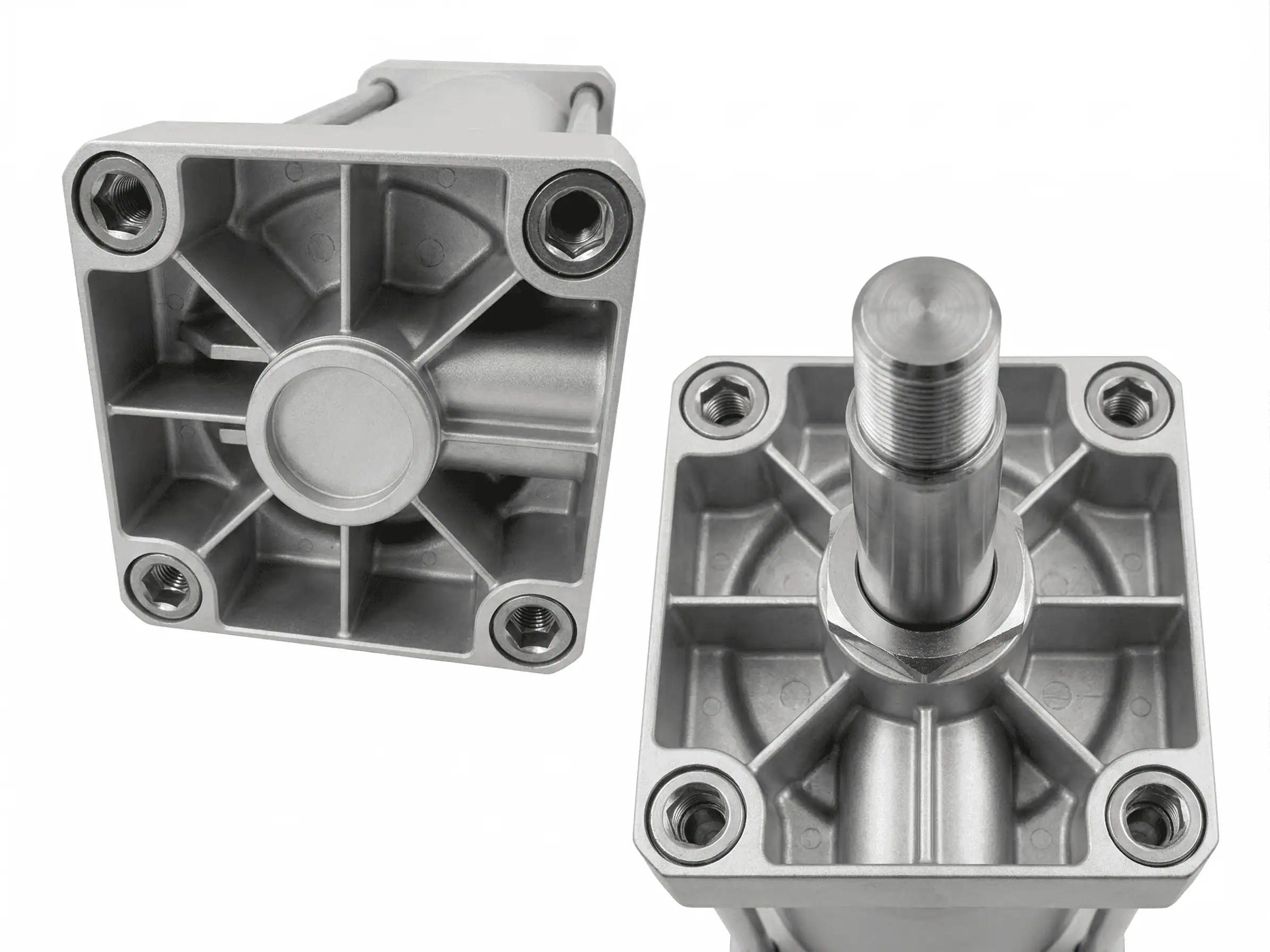

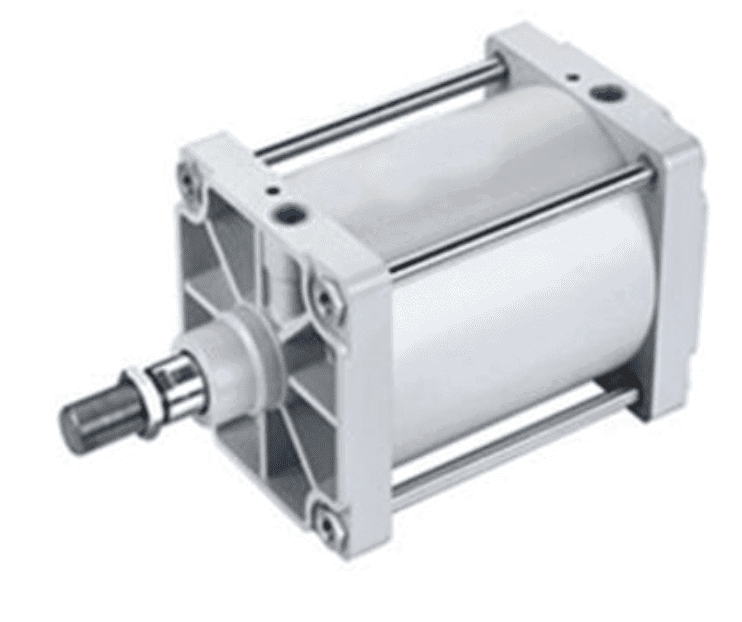

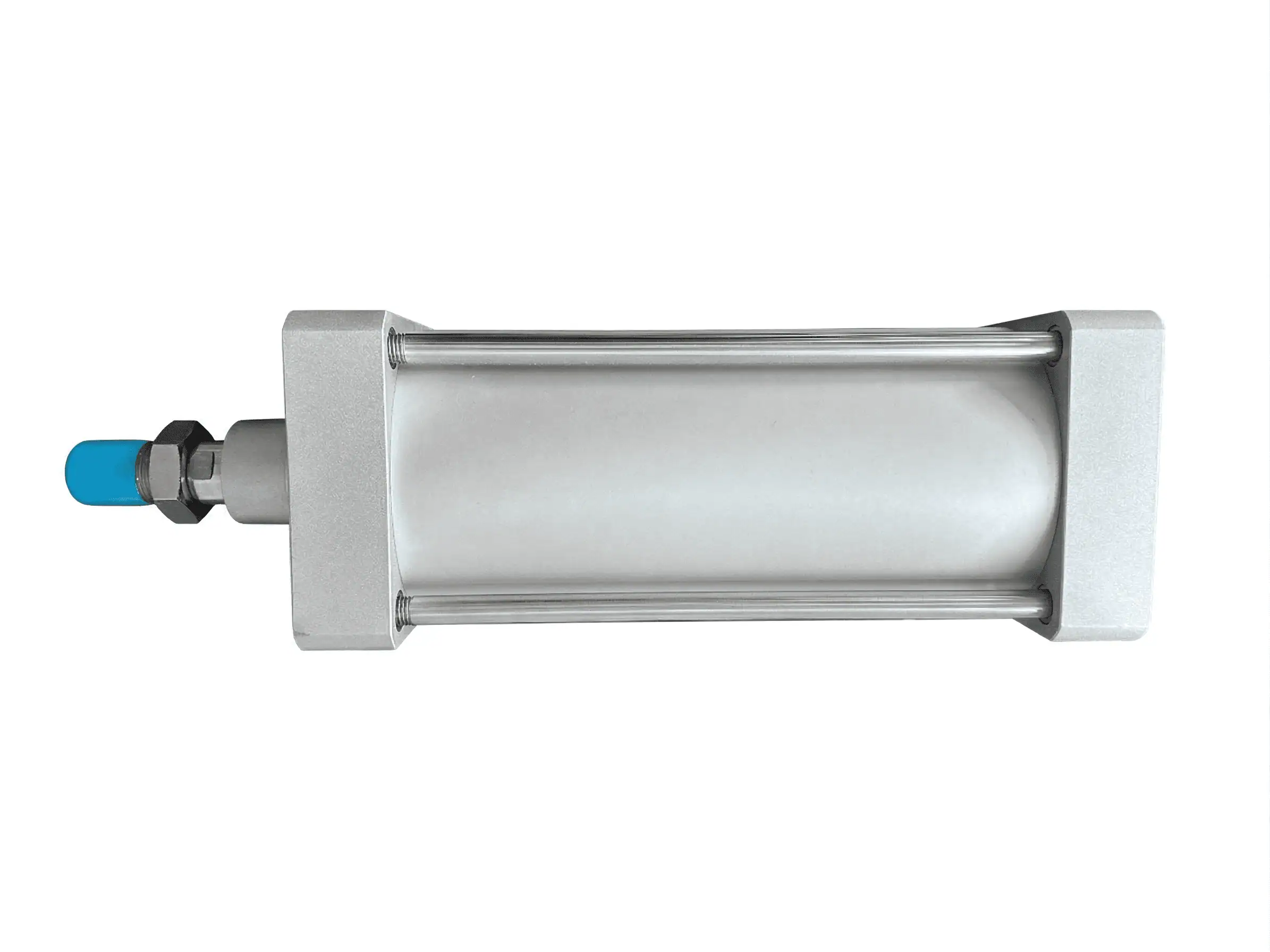

Siłowniki pneumatyczne serii PSHD

Dane techniczne:
Standard: ISO 15552/ 6431
Zakres średnic: 125-320
Tłoczysko: stal chromowana/nierdzewna
Uszczelnienia: PU/NBR/viton
Tuleja: aluminium anodowane
Pokrywy: aluminium lakierowane
Pręty montażowe: stal chromowana
Tuleja prowadząca: brąz
Skok: konfigurowalny podczas zamawiania

Prosimy o przemyślane zakupy i/lub konsultację z naszym działem technicznym - wszystkie siłowniki produkowane są pod konkretne zamówienie, nie są prefabrykowane.

Masz dodatkowe pytania? Zadzwoń do nas,
chętnie doradzimy Ci w doborze odpowiedniego produktu.

58 380 18 08

Siłownik Pneumatyczny Seria PSHD 200mm (ISO 15552) – Konfigurator i Opis Techniczny

Karta Produktowa i Specyfikacja Główna

Siłownik pneumatyczny ciężkiej serii PSHD d200 mm to niezwykle potężny napęd pneumatyczny zaprojektowany do najtrudniejszych zadań przemysłowych, w których wymagane jest generowanie najwyższych sił liniowych przy zachowaniu pełnej precyzji ruchu. Urządzenie jest wykonane w pełnej zgodności z międzynarodowym standardem ISO 15552 (będącym następcą norm ISO 6431 oraz VDMA 24562).

Dzięki zastosowaniu tłoka o średnicy 200 mm, siłownik PSHD D200 stanowi fundament konstrukcyjny dla maszyn w przemyśle ciężkim, wydobywczym i budowlanym. Pełna zgodność z normą ISO gwarantuje 100% zamienność wymiarową z rozwiązaniami innych wiodących producentów automatyki i pneumatyki przemysłowej.

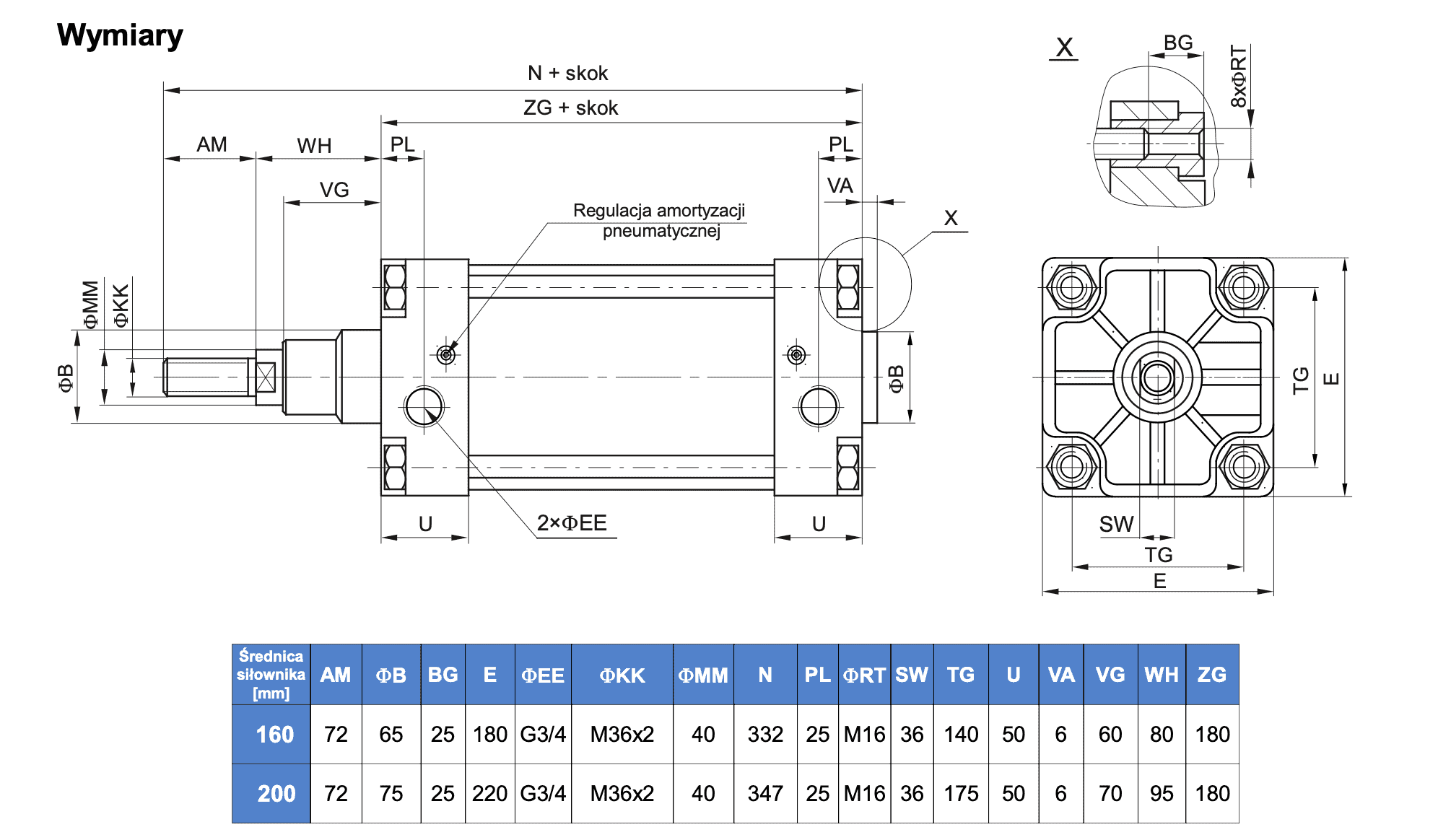

Specyfikacja Techniczna Siłownika PSHD d200 mm

Przykładowe kody konfiguracji:

Najważniejsze Cechy i Zalety Konstrukcyjne

1. Maksymalna Siła Nacisku w Serii Heavy-Duty: Średnica tłoka 200 mm pozwala na uzyskanie sił dochodzących do ponad 25.5 kilonewtonów (kN), co umożliwia bezpieczną pracę pod skrajnymi obciążeniami.

2. Wzmocniona Konstrukcja i Wytrzymałość: Korpus i elementy prowadzące zostały zaprojektowane z myślą o pochłanianiu drgań, wysokich obciążeniach dynamicznych oraz pracy w trudnych i zapylonych środowiskach przemysłowych.

3. Zaawansowana Amortyzacja Pneumatyczna: Regulowane zawory tłumienia w obu pokrywach umożliwiają bezpieczne wyhamowanie dużej masy tłoka i przemieszczanego ładunku, zapobiegając uderzeniom mechanicznym i wydłużając żywotność aplikacji.

4. Pełna Kompatybilność Akcesoriów ISO 15552: Standardowe wymiary mocowań (np. łapy, kołnierze przód/tył, przeguby kuliste, widełki tłoczyska) pozwalają na błyskawiczny montaż i bezproblemową wymianę w istniejących liniach produkcyjnych.

5. Elastyczny Konfigurator Skoku: Możliwość precyzyjnego określenia długości skoku w konfiguratorze umożliwia dostarczenie gotowego siłownika idealnie dopasowanego do projektu bez zbędnych przeróbek mechanicznych.

Zastosowanie Przemysłowe

Ze względu na swoją bardzo dużą siłę roboczą, siłowniki PSHD D200 mm znajdują zastosowanie m.in. w:

• Hutnictwie i odlewnictwie: Sterowanie ciężkimi pokrywami pieców, formami oraz podajnikami wsadu.

• Przemysłu wydobywczym i kruszyw: Napęd klap zasypowych, zasuw w silosach, kruszarkach i przesiewaczach.

• Gospodarce odpadami i recyklingu: Zasilanie pras kompresujących, zgniatarek oraz mechanizmów wygarniających.

• Maszynach przemysłowych i prasach: Elementy wykonawcze wymagające dużego nacisku statycznego i dynamicznego.

FAQ – Najczęściej Zadawane Pytania i Obliczenia Inżynieryjne

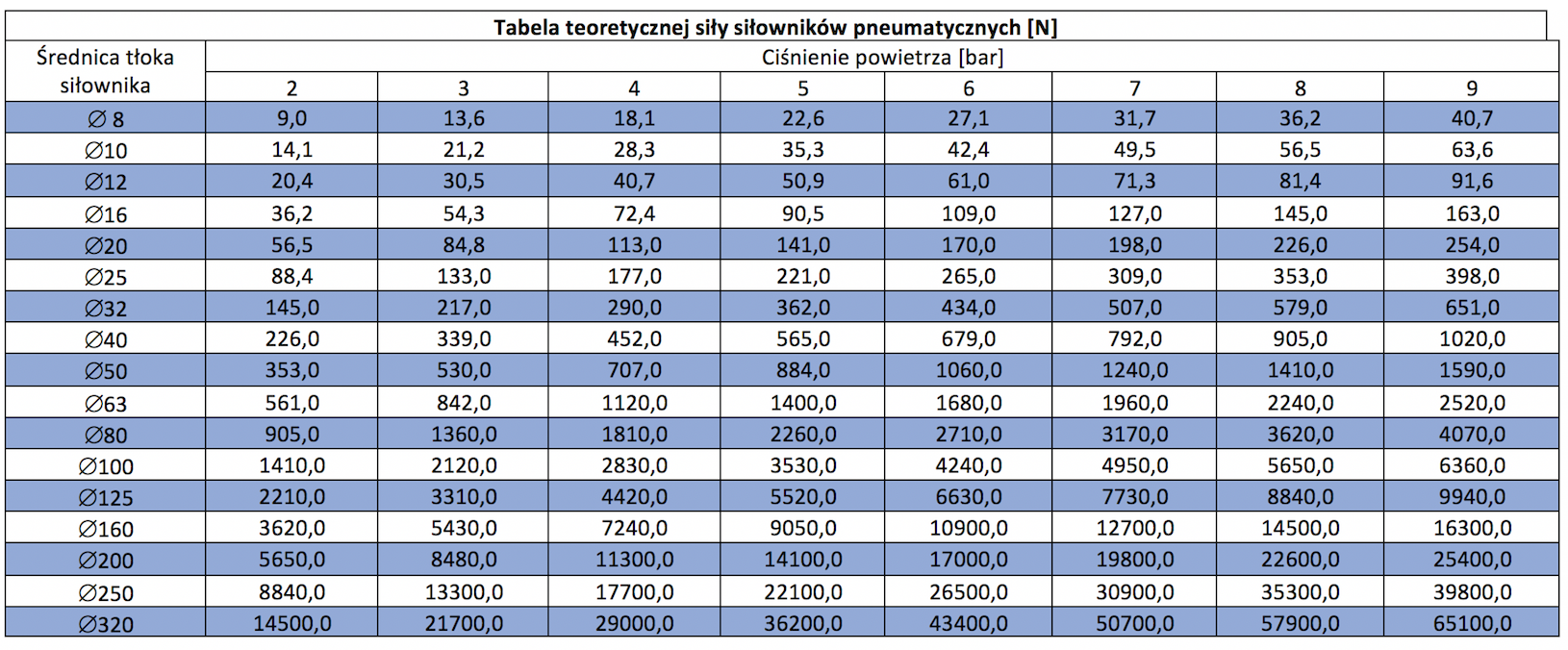

Jaka jest siła teoretyczna siłownika pneumatycznego D200 mm przy ciśnieniu 6 bar?

• Przy ciśnieniu roboczym 6 bar (0,6 MPa):

• Siła wysuwu: (ok. 1,7 tony / 1700 kg force)

Rekomendacja inżyniera: Przy doborze siłownika do pracy ciągłej zaleca się przyjęcie współczynnika obciążenia na poziomie 70–80% wartości teoretycznej.

Jakie przyłącza zasilające posiada siłownik PSHD D200?

Siłownik wyposażony jest w gwintowane porty zasilające G 3/4", które zapewniają odpowiedni przepływ powietrza wymagany do sprawna i dynamicznego napełniania komory tłokowej o dużej objętości.

Czy do siłownika D200 pasują standardowe czujniki położenia tłoka?

Tak, wbudowany magnes na tłoku umożliwia pracę ze standardowymi bezdotykowymi czujnikami pola magnetycznego (kontaktronowymi lub półprzewodnikowymi).

Dlaczego warto zamówić siłownik PSHD D200mm w PS Automatyka?

• Realizacja pod wymiar: Szybka produkcja siłowników o dowolnym skoku wskazanym w konfiguratorze lub większym.

• Trwałość i pewność działania: Najwyższej jakości uszczelnienia poliuretanowe/NBR odporne na zużycie.

• Pełne wsparcie techniczne: Dostęp do osprzętu montażowego, zaworów sterujących o wysokim przepływie oraz profesjonalnego doradztwa inżynieryjnego.
