Separatory cyklonowe jak nazwa wskazuje działają na zasadzie wprowadzania powietrza w ruch wirowy poprzez specjalnie do tego skonstruowany wkład, następnie dzięki jego budowie wytrącają cząstki płynne z medium, aby w kolejnym etapie pozbyć się ich z instalacji pneumatycznej.

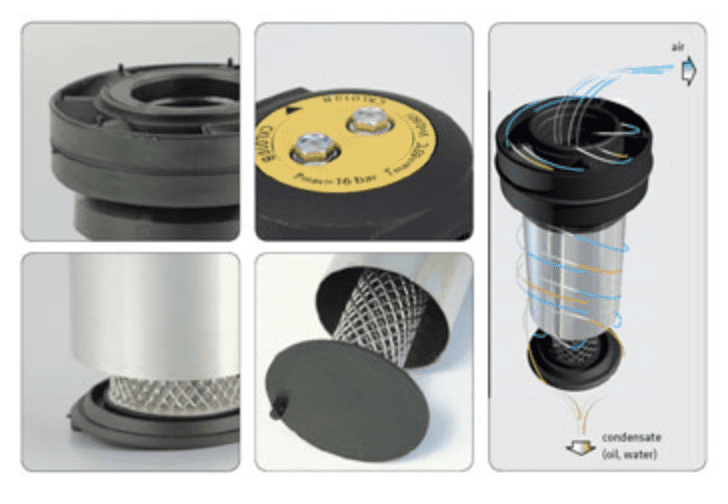

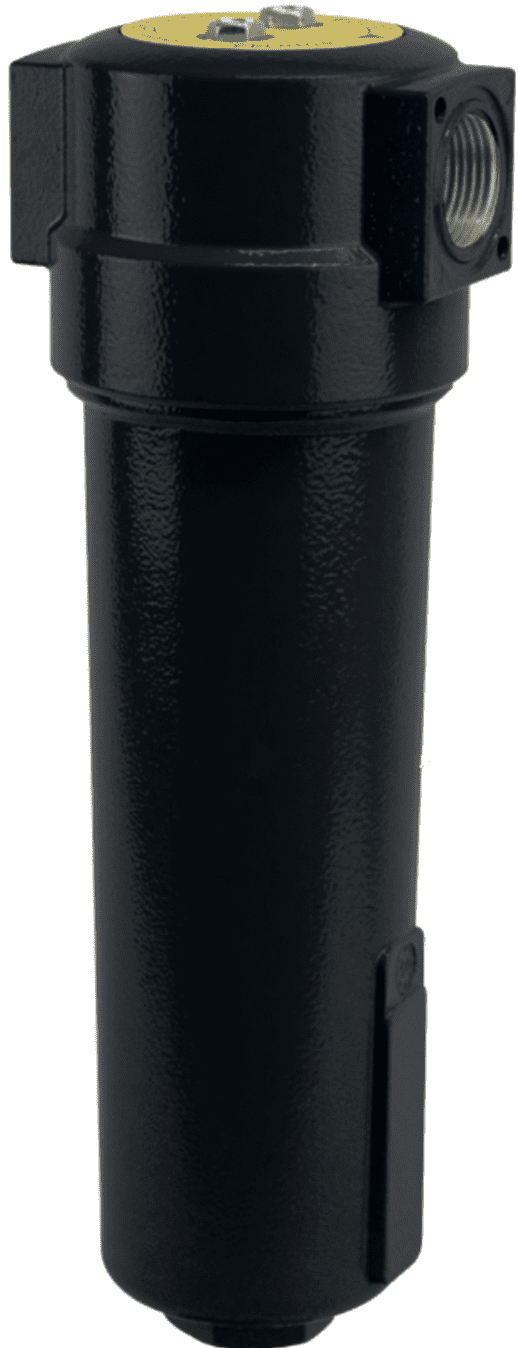

Wbrew pozorom budowa tego urządzenia nie jest skomplikowana. Składa się ono z obudowy widocznej na powyższym zdjęciu, w której zamontowany jest wkład, którego konstrukcja pozwala na wprowadzenie sprężonego powietrza w ruch wirowy, taki ruch pozwala na uderzanie o ścianki wkładu, dzięki czemu wytrąca się kondensat, który spływa do dolnej części szklanki, a następnie jest zrzucany na zewnątrz za pomocą ręcznego lub automatycznego spustu kondensatu.
Separator cyklonowy zapewnia wytrącenie powyżej 98% skroplonych zanieczyszczeń ze sprężonego powietrza. Zapewnia to jeden z najwyższych wyników urządzenia wykorzystywanego jako odwadniacz, czy potocznie mówiąc osuszacz powietrza. Nie należy mylić jednak separatora z osuszaczem ziębniczym, którego skuteczność jest znacznie wyższa, gdyż schładzając sprężone powietrze wytrąca się nie tylko skroplone zanieczyszczenia, a osusza się medium.
Z uwagi na swoje działanie separator cyklonowy jest idealnym rozwiązaniem na montaż przed osuszaczem ziębniczym, gdyż wtedy uzyskujemy bardzo wysoki współczynnik osuszenia sprężonego powietrza.
Separator cyklonowy pozwala również na zaoszczędzenie na wymianie wkładów filtracyjnych, ponieważ duża część zanieczyszczeń jest zatrzymywana już przed kontaktem medium z filtrami. Kształtem obudowy separator cyklonowy niczym nie odbiega od innych filtrów, jedynie wkład separatora jest istotnym czynnikiem odróżniającym te produkty. Do separatorów cyklonowych nie należy montować wskaźników zabrudzenia filtra, gdyż nie są to standardowe filtry i nie zapychają się, aby dawać odczyt wskaźnikiem zabrudzenia.
Istotnym jest sposób podłączenia separatora, gdyż montując go niepoprawnie skierujemy powietrze innym kanałem, który go nie skieruje na łopatki wprowadzające je w ruch wirowy, który jest niezbędny do poprawnego działania separatora cyklonowego.
Pozbycie się wody ze sprężonego powietrza jest bardzo ważne, gdyż:
- redukuje korozję całego układu
- pozwala na efektywniejsze smarowanie gdyż nie rozrzedza oleju
- zapewnia znaczny wzrost żywotności wszystkich elementów układu pneumatycznego zaczynając od zbiornika, kończąc na elementach wykonawczych i sterujących

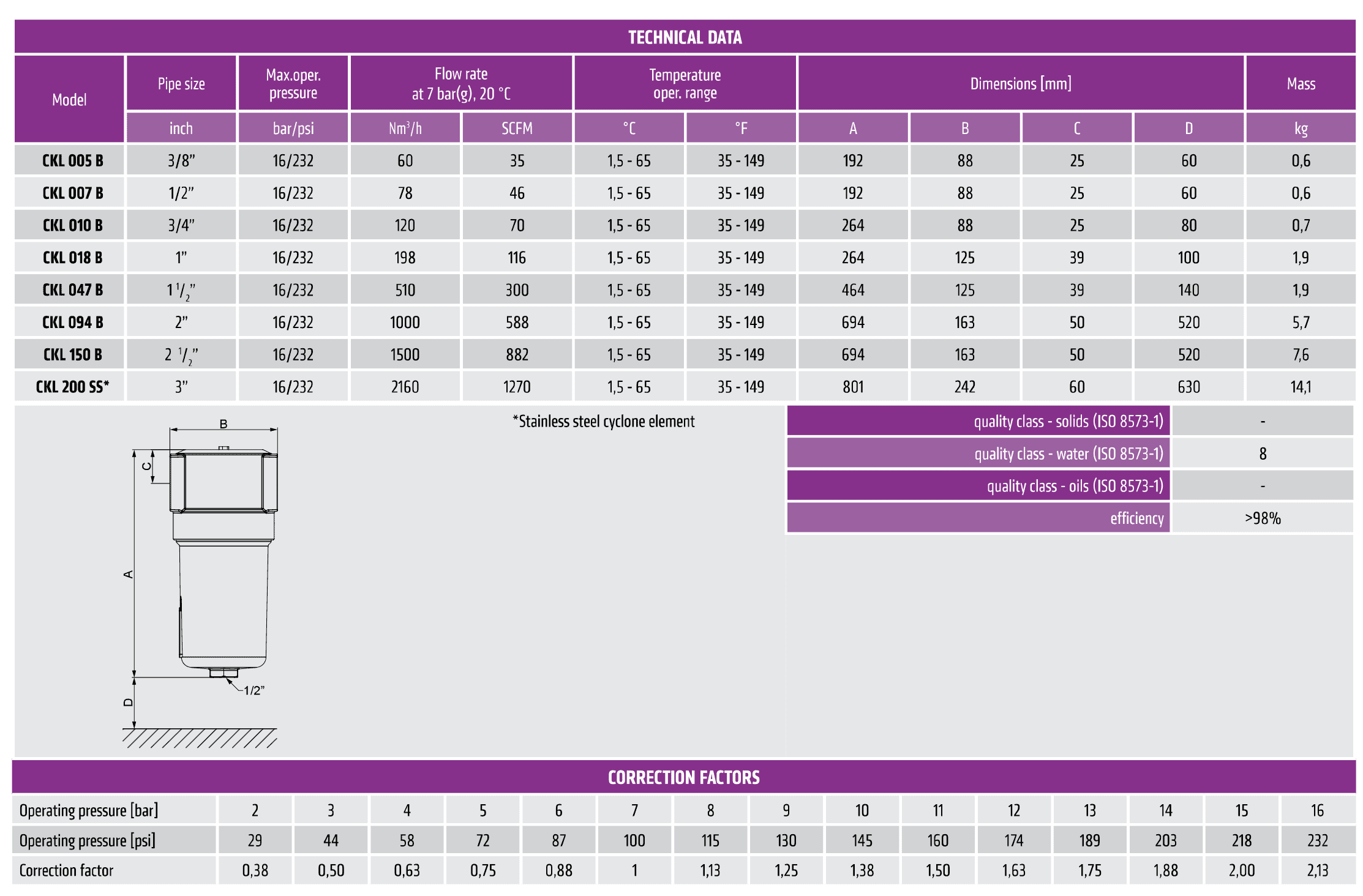

Powyższa tabela pokazuje dane techniczne separatorów cyklonowych z naszej oferty.
Podsumowując - montaż separatora cyklonowego jest bardzo dobrym wyborem biorąc pod uwagę późniejsze koszta eksploatacji układu pneumatycznego. Nawet w przypadku już zamontowanego osuszacza ziębniczego dodatkowe dodanie separatora cyklonowego wpłynie na poprawę jakości medium roboczego.
Poniżej załączamy linki do produktów, których dotyczył powyższy artykuł:
https://www.psautomatyka.com.pl/pl/c/Separatory-Cyklonowe/223
https://www.psautomatyka.com.pl/pl/c/Akcesoria-do-Filtrow/229
