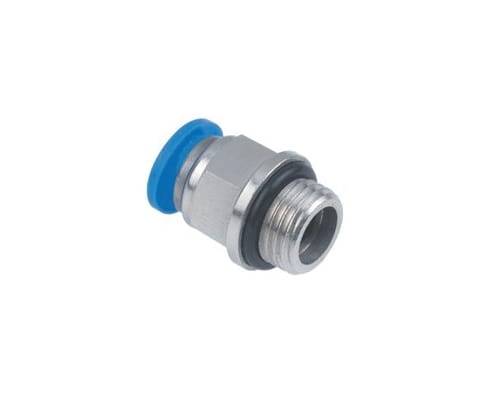

Złączka prosta wtykowa M5-6mm

Dane techniczne:

- medium: sprężone powietrze / podciśnienie / gazy neutralne  (-0,95/12 bar)
- materiał korpusu: PA66, mosiądz niklowany
- pierścień zaciskowy: ZnDC
- temp. pracy: -20/+75 °C
- przyłącze wtykowe: 6 mm

Złączka prosta wtykowa M5/6 mm – szybkie i szczelne połączenia pneumatyczne

Złączka prosta wtykowa M5/6 mm to profesjonalny element złączny, stosowany w instalacjach pneumatycznych, gdzie wymagane są trwałe i szczelne połączenia przewodów elastycznych o średnicy zewnętrznej 6 mm z komponentami gwintowanymi o rozmiarze M5. Kompaktowa budowa, precyzyjne wykonanie oraz wysoka odporność na warunki robocze czynią ten element niezastąpionym w systemach automatyki przemysłowej, robotyki, mechatroniki oraz układach transportu pneumatycznego.

Dzięki technologii push-in (szybkozłącze), złączka pozwala na błyskawiczny montaż i demontaż przewodów bez konieczności stosowania narzędzi, co przekłada się na znaczne oszczędności czasu i zwiększenie efektywności pracy.

Parametry techniczne złączki M5/6 mm:

• Rodzaj połączenia: prosta złączka pneumatyczna typu push-in

• Średnica zewnętrzna przewodu: 6 mm

• Gwint zewnętrzny: M5

• Materiał korpusu: tworzywo PBT, elementy metalowe – niklowany mosiądz

• Uszczelnienia: NBR

• Ciśnienie robocze: od -0,95 bar (podciśnienie) do 12 bar

• Zakres temperatur pracy: -20°C do +60°C (dla NBR)

• Medium robocze: sprężone powietrze, gazy obojętne, woda (do potwierdzenia w dziale technicznym)

Zastosowanie złączki pneumatycznej M5/6 mm

Złączki push-in z gwintem M5 i średnicą 6 mm wykorzystywane są w wielu sektorach przemysłu:

• w układach sterowania pneumatycznego,

• przy zasilaniu siłowników liniowych i obrotowych,

• w systemach dozowania, pakowania, etykietowania,

• w liniach produkcyjnych i urządzeniach montażowych,

• w instalacjach próżniowych i układach podciśnienia.

Dzięki kompaktowym rozmiarom i wysokiej szczelności złączki M5/6 mm doskonale sprawdzają się w ograniczonych przestrzeniach montażowych oraz wszędzie tam, gdzie liczy się niezawodność i szybkość instalacji.

Zalety stosowania złączek wtykowych M5/6 mm

• Intuicyjny montaż – szybkie podłączanie przewodu przez wciśnięcie bez użycia narzędzi

• Wielokrotne użycie – możliwość wielokrotnego demontażu i ponownego montażu bez utraty szczelności

• Kompaktowa konstrukcja – idealna do systemów o ograniczonej przestrzeni

• Szczelność i bezpieczeństwo – mechanizm zaciskowy i uszczelnienie O-ring

• Uniwersalność – zgodność z przewodami PU, PE, PA

Dlaczego warto wybrać złączkę od PS Automatyka?

PS Automatyka oferuje wyłącznie komponenty sprawdzonych dostawców, zapewniając wysoką jakość, trwałość i niezawodność produktów. Złączka prosta wtykowa M5/6 mm dostępna w naszej ofercie to rozwiązanie dedykowane wymagającym aplikacjom przemysłowym, w których kluczowe są czas, szczelność i bezpieczeństwo pracy.

Instrukcja montażu – krok po kroku

1. Przygotuj przewód – dokładnie przytnij go na prosto za pomocą specjalnych nożyc do przewodów pneumatycznych. Unikaj skośnych krawędzi.

2. Wciśnij przewód – wsuwaj rurkę do momentu, aż poczujesz opór. Przewód zostanie automatycznie zablokowany przez pierścień zaciskowy.

3. Demontaż – w celu odłączenia należy nacisnąć pierścień odblokowujący na złączce i jednocześnie wyciągnąć przewód.

FAQ – Najczęściej zadawane pytania

1. Czy złączka M5/6 mm pasuje do przewodów z poliuretanu i poliamidu?

Tak, złączka została zaprojektowana z myślą o współpracy z elastycznymi przewodami poliuretanowymi (PU), polietylenowymi (PE) oraz poliamidowymi (PA) o średnicy zewnętrznej 6 mm. Warunkiem szczelności jest prawidłowe przycięcie i czystość przewodu.

2. Czy można stosować tę złączkę do instalacji podciśnieniowych?

Tak. Złączka M5/6 mm jest przystosowana do pracy w warunkach podciśnienia aż do -0,95 bar. Można ją z powodzeniem stosować w systemach transportu podciśnieniowego, chwytakach próżniowych i aplikacjach laboratoryjnych.

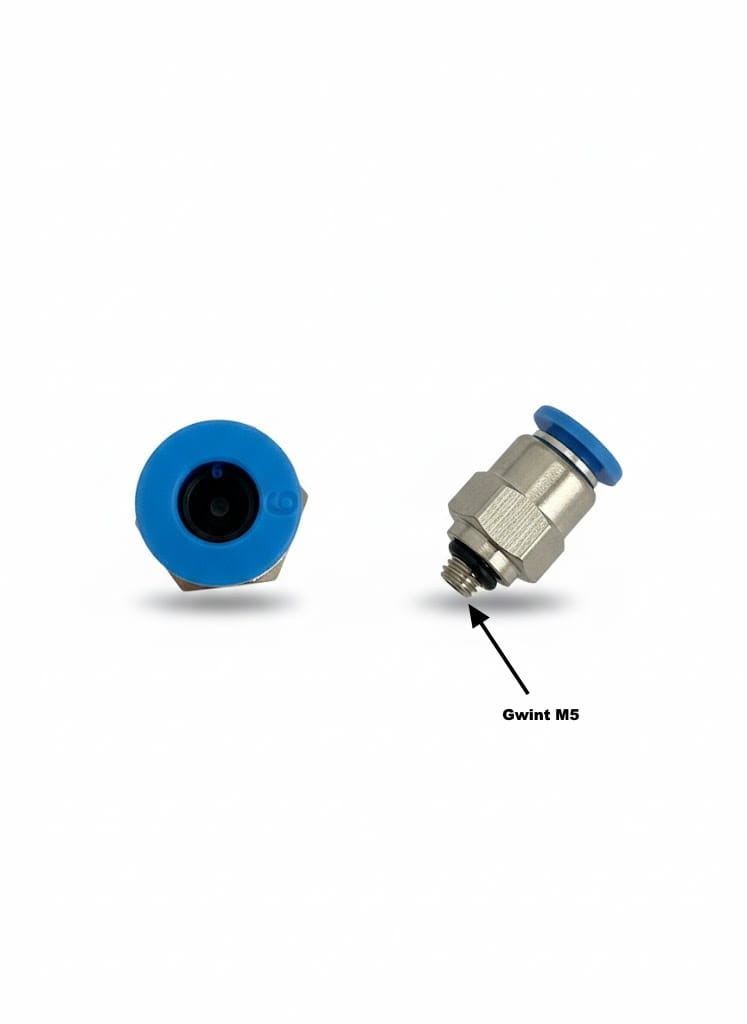

3. Jakiego rodzaju gwint zastosowano w tej złączce?

Jest to gwint M5 o skoku 0,8.

4. Czy złączka nadaje się do wysokiej temperatury?

W wersji standardowej z uszczelnieniem NBR złączka wytrzymuje temperatury do 60°C zachowując odporność ciśnieniową. Dla aplikacji wysokotemperaturowych dostępne są wersje z uszczelnieniem FKM (Viton), pozwalające na pracę do 150°C.

5. Jakie są typowe błędy montażowe?

Najczęstsze błędy to:

• niewłaściwe (skośne) przycięcie przewodu,

• stosowanie zabrudzonego lub uszkodzonego przewodu,

• przeciążenie mechaniczne złączki przez zbyt mocne zginanie przewodu,

• brak uszczelnienia na gwincie walcowym.

6. Czy złączka może być stosowana w aplikacjach mobilnych (np. na ruchomych ramionach maszyn)?

Tak, dzięki solidnej konstrukcji i dużej odporności na wibracje oraz ruch, złączki M5/6 mm sprawdzają się również w aplikacjach mobilnych i dynamicznych, np. w ramionach robotycznych, głowicach pick-and-place itp. Przy aplikacjach gdzie pojawiają się duże wibracje proponujemy rozwiązanie jakim są złączki skręcane.

7. Czy oferujecie rabaty przy zamówieniach hurtowych?

Tak. Przewidujemy atrakcyjne warunki handlowe dla klientów hurtowych, integratorów systemów oraz działów utrzymania ruchu. Zapraszamy do kontaktu z naszym działem sprzedaży w celu przygotowania indywidualnej oferty.

Podsumowanie

Złączka prosta wtykowa M5/6 mm to profesjonalny element armatury pneumatycznej, który spełnia najwyższe standardy jakości i niezawodności. Dzięki intuicyjnemu montażowi typu push-in, niewielkim rozmiarom oraz kompatybilności z szeroką gamą przewodów, stanowi niezastąpiony komponent każdej instalacji przemysłowej.

Skorzystaj z oferty PS Automatyka i zamów złączki M5/6 mm już dziś – szybko, wygodnie i z gwarancją jakości.
