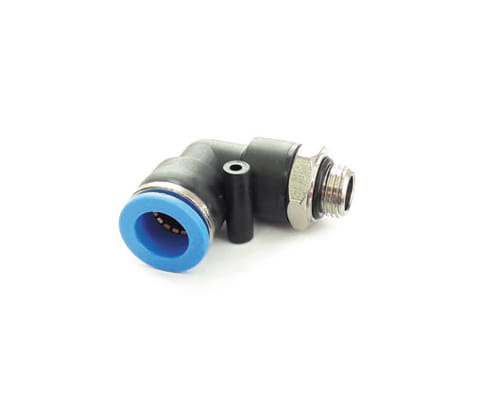

Złączka kątowa wtykowa G1/2- 6mm

Specyfikacja techniczna:

Złączka kątowa wtykowa G1/2" – 6 mm

Złączka kątowa wtykowa G1/2" – 6 mm to praktyczny element przeznaczony do wykonywania szybkich połączeń przewodów w instalacjach pneumatycznych. Łączy gwint G1/2" z przyłączem wtykowym przeznaczonym do przewodu o średnicy zewnętrznej 6 mm, umożliwiając jednocześnie zmianę kierunku prowadzenia przewodu o 90°.

Konstrukcja kątowa jest szczególnie przydatna w maszynach, rozdzielaczach, zaworach i innych komponentach pneumatycznych, w których dostępna przestrzeń montażowa jest ograniczona lub wymagane jest uporządkowane prowadzenie przewodów.

Szybkie połączenie przewodu pneumatycznego 6 mm

Zastosowanie mechanizmu wtykowego umożliwia łatwy montaż przewodu bez konieczności używania dodatkowych narzędzi. Odpowiednio przycięty przewód o średnicy zewnętrznej 6 mm wystarczy wsunąć do oporu w przyłącze.

Mechanizm zaciskowy stabilnie utrzymuje przewód wewnątrz złączki, a jego demontaż odbywa się poprzez naciśnięcie pierścienia zwalniającego i wyciągnięcie przewodu.

Rozwiązanie to pozwala znacznie przyspieszyć montaż i serwisowanie instalacji pneumatycznych.

Gwint G1/2" i przewód 6 mm

Połączenie stosunkowo dużego gwintu G1/2" z kompaktowym przewodem pneumatycznym 6 mm sprawia, że złączka może pełnić funkcję redukcyjną pomiędzy większym przyłączem gwintowanym urządzenia a niewielkim przewodem sterującym.

Może być stosowana między innymi przy zaworach, rozdzielaczach, elementach przygotowania sprężonego powietrza oraz innych urządzeniach posiadających przyłącze G1/2".

Trwała konstrukcja do pneumatyki przemysłowej

Korpus złączki wykonany jest z tworzywa PA66, natomiast część gwintowana oraz elementy zaciskowe wykonano z niklowanego mosiądzu. Uszczelnienie z gumy NBR wspomaga zachowanie szczelności połączenia.

Złączka przystosowana jest do pracy przy ciśnieniu do 12 bar oraz w temperaturze od -10°C do +60°C.

Jako medium robocze mogą być stosowane:

• sprężone powietrze,

• gazy neutralne,

• woda.

Dane techniczne

• typ: złączka kątowa wtykowa

• gwint: G1/2"

• średnica przewodu: 6 mm

• ciśnienie robocze: do 12 bar

• temperatura pracy: od -10°C do +60°C

• medium: sprężone powietrze, gazy neutralne, woda

• materiał korpusu: PA66

• materiał pierścienia: PA66

• materiał kłów zaciskowych: mosiądz niklowany

• materiał części gwintowanej: mosiądz niklowany

• materiał uszczelnienia: NBR

• kod produktu: ZK-G1/2-06

Zastosowanie złączki kątowej G1/2" – 6 mm

Złączka znajduje zastosowanie między innymi w:

• instalacjach sprężonego powietrza,

• maszynach przemysłowych,

• układach automatyki,

• zaworach i elektrozaworach pneumatycznych,

• rozdzielaczach pneumatycznych,

• zespołach przygotowania powietrza,

• urządzeniach produkcyjnych,

• stanowiskach montażowych,

• instalacjach wymagających przejścia z gwintu G1/2" na przewód 6 mm.

Kątowe wyprowadzenie przewodu pozwala ograniczyć jego nadmierne zaginanie i ułatwia wykonanie zwartej instalacji.

FAQ – najczęściej zadawane pytania

Do jakiego przewodu pasuje złączka G1/2"?

Złączka posiada przyłącze wtykowe przeznaczone do przewodu o średnicy zewnętrznej 6 mm.

Jaki gwint posiada złączka?

Zastosowano gwint G1/2", czyli popularny gwint rurowy stosowany w pneumatyce przemysłowej.

Jakie jest maksymalne ciśnienie robocze?

Złączka może pracować przy ciśnieniu do 12 bar.

Jaki jest zakres temperatury pracy?

Dopuszczalny zakres temperatury roboczej wynosi od -10°C do +60°C.

Czy złączka nadaje się do sprężonego powietrza?

Tak. Jednym z podstawowych zastosowań produktu są instalacje sprężonego powietrza.

Czy złączkę można stosować z wodą?

Tak. Specyfikacja produktu dopuszcza stosowanie wody jako medium roboczego, przy zachowaniu dopuszczalnego ciśnienia i temperatury.

Z czego wykonana jest część gwintowana?

Część gwintowana wykonana jest z niklowanego mosiądzu, co zapewnia odpowiednią wytrzymałość mechaniczną przy montażu.

Jak zamontować przewód 6 mm?

Przewód należy przyciąć prostopadle i wsunąć do oporu w przyłącze wtykowe. Mechanizm zaciskowy automatycznie utrzymuje go we właściwym położeniu.

Jak wyjąć przewód ze złączki?

Po usunięciu ciśnienia z instalacji należy nacisnąć pierścień zwalniający i jednocześnie wyciągnąć przewód ze złączki.

Kiedy warto zastosować złączkę kątową?

Złączka kątowa jest szczególnie przydatna w miejscach, gdzie przewód powinien zostać wyprowadzony pod kątem 90°. Pozwala ograniczyć promień zagięcia przewodu oraz ułatwia montaż w ciasnych przestrzeniach.

Złączka kątowa wtykowa G1/2" – 6 mm to funkcjonalne rozwiązanie do budowy i modernizacji instalacji pneumatycznych. Szybkozłącze na przewód 6 mm, solidna część gwintowana z niklowanego mosiądzu oraz konstrukcja kątowa zapewniają wygodny montaż i pozwalają na estetyczne prowadzenie przewodów w maszynach oraz urządzeniach przemysłowych.
