Złączka kątowa obr. skręcana G1/8- 4x2.7mm

Dane techniczne:

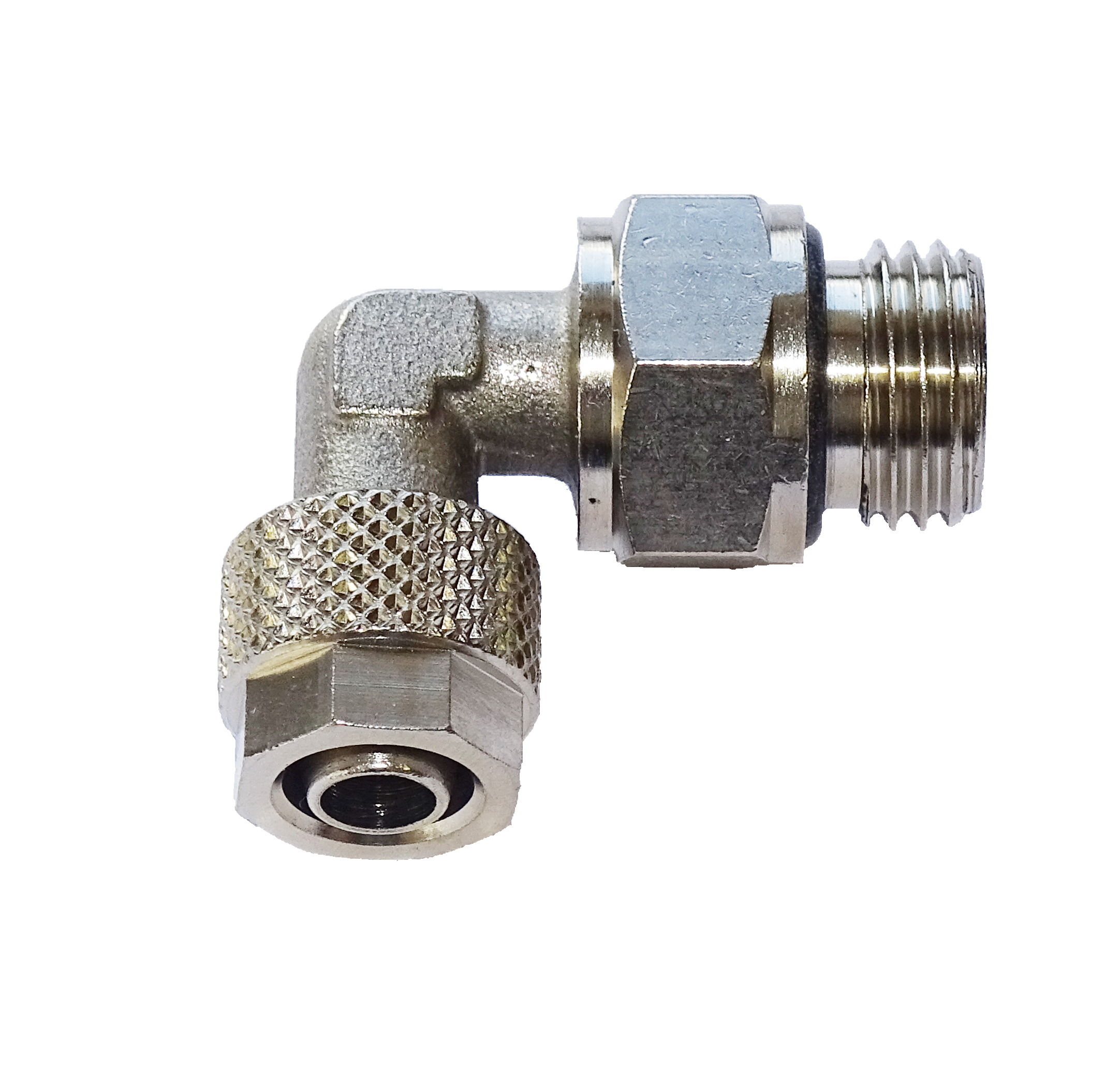

Złączka kątowa obrotowa skręcana G1/8" – 4x2,7 mm

Złączka kątowa obrotowa skręcana G1/8" – 4x2,7 mm to solidny element przyłączeniowy przeznaczony do wykonywania trwałych i szczelnych połączeń w instalacjach pneumatycznych. Złączka umożliwia połączenie przewodu o wymiarach 4 × 2,7 mm z urządzeniem wyposażonym w gwint G1/8".

W przeciwieństwie do typowych złączek wtykowych przewód mocowany jest za pomocą nakrętki skręcanej, która zapewnia jego stabilne osadzenie. Rozwiązanie to jest szczególnie przydatne w instalacjach, w których wymagana jest wysoka pewność połączenia oraz odporność na przypadkowe wysunięcie przewodu.

Złączka skręcana do przewodu 4 × 2,7 mm

Złączka przeznaczona jest do przewodu o:

• średnicy zewnętrznej 4 mm,

• średnicy wewnętrznej 2,7 mm.

Połączenie skręcane wykorzystuje nakrętkę, która mechanicznie dociska przewód do elementu przyłączeniowego. Dzięki temu uzyskuje się trwałe i stabilne połączenie, odpowiednie do zastosowania w maszynach, urządzeniach automatyki oraz przemysłowych instalacjach sprężonego powietrza.

Kątowa i obrotowa konstrukcja

Kątowa budowa złączki umożliwia wyprowadzenie przewodu pod kątem 90° względem osi gwintu. Jest to szczególnie korzystne w miejscach o ograniczonej przestrzeni montażowej, gdzie bezpośrednie prowadzenie przewodu mogłoby powodować jego nadmierne zaginanie.

Obrotowa konstrukcja ułatwia ustawienie kierunku wyprowadzenia przewodu odpowiednio do układu instalacji. Pozwala to uporządkować przewody w maszynie oraz ograniczyć naprężenia działające na przewód i samo przyłącze.

Mosiądz niklowany – trwałość w zastosowaniach przemysłowych

Korpus oraz nakrętka złączki wykonane są z mosiądzu niklowanego. Materiał ten zapewnia odpowiednią wytrzymałość mechaniczną, odporność na typowe warunki występujące w instalacjach pneumatycznych oraz trwałość połączenia gwintowanego.

Uszczelnienie wykonane z gumy NBR zapewnia szczelność połączenia podczas pracy z typowymi mediami wykorzystywanymi w pneumatyce.

Złączka może pracować przy ciśnieniu do 16 bar, dzięki czemu jej zakres zastosowania obejmuje również instalacje pracujące przy ciśnieniach wyższych niż standardowe układy pneumatyczne 6–10 bar.

Dane techniczne

• typ: złączka kątowa obrotowa skręcana z nakrętką

• gwint: G1/8"

• wymiar przewodu: 4 × 2,7 mm

• średnica zewnętrzna przewodu: 4 mm

• średnica wewnętrzna przewodu: 2,7 mm

• materiał korpusu: mosiądz niklowany

• materiał nakrętki: mosiądz niklowany

• materiał uszczelnienia: NBR

• maksymalne ciśnienie robocze: 16 bar

• temperatura pracy: od -20°C do +75°C

• medium: sprężone powietrze, woda, gazy neutralne

• kod produktu: ZKS-G1/8-4x2.7

Zastosowanie złączki skręcanej G1/8"

Złączka może być stosowana między innymi w:

• instalacjach sprężonego powietrza,

• układach automatyki przemysłowej,

• maszynach produkcyjnych,

• niewielkich siłownikach pneumatycznych,

• zaworach i elektrozaworach,

• rozdzielaczach pneumatycznych,

• urządzeniach pomiarowych i sterujących,

• instalacjach wymagających pewnego mechanicznego mocowania przewodu,

• układach wykorzystujących wodę lub neutralne gazy.

Niewielki przewód 4 × 2,7 mm dobrze sprawdza się przede wszystkim w kompaktowych układach sterujących oraz tam, gdzie zapotrzebowanie na przepływ medium jest stosunkowo niewielkie.

FAQ – najczęściej zadawane pytania

Do jakiego przewodu przeznaczona jest złączka?

Złączka przeznaczona jest do przewodu o wymiarach 4 × 2,7 mm, czyli średnicy zewnętrznej 4 mm i wewnętrznej 2,7 mm.

Jaki gwint posiada złączka?

Produkt wyposażony jest w gwint G1/8", powszechnie stosowany w niewielkich elementach pneumatyki przemysłowej.

Czy jest to złączka wtykowa?

Nie. Jest to złączka skręcana z nakrętką. Przewód mocowany jest mechanicznie poprzez dokręcenie nakrętki.

Czym złączka skręcana różni się od wtykowej?

W złączce wtykowej przewód blokowany jest automatycznie przez mechanizm zaciskowy po jego wsunięciu. W złączce skręcanej przewód mocowany jest za pomocą nakrętki. Połączenie skręcane zapewnia bardzo stabilne mechaniczne zamocowanie przewodu.

Jakie jest maksymalne ciśnienie robocze?

Złączka może pracować przy ciśnieniu do 16 bar.

W jakim zakresie temperatur może pracować?

Zakres temperatury roboczej wynosi od -20°C do +75°C.

Z czego wykonana jest złączka?

Korpus oraz nakrętka wykonane są z mosiądzu niklowanego, natomiast uszczelnienie wykonano z gumy NBR.

Czy można stosować ją ze sprężonym powietrzem?

Tak. Złączka jest odpowiednia do instalacji wykorzystujących sprężone powietrze.

Czy złączkę można stosować z wodą?

Tak. Zgodnie z parametrami produktu może być stosowana również z wodą, przy zachowaniu dopuszczalnego zakresu temperatury i ciśnienia.

Czy złączka nadaje się do gazów?

Tak, produkt może współpracować z gazami neutralnymi kompatybilnymi z materiałami, z których wykonana jest złączka.

Jaka jest zaleta konstrukcji kątowej?

Konstrukcja kątowa pozwala wyprowadzić przewód pod kątem 90°, dzięki czemu można ograniczyć jego zaginanie oraz zmniejszyć przestrzeń potrzebną do wykonania instalacji.

Gdzie najlepiej stosować przewód 4 × 2,7 mm?

Przewody o niewielkiej średnicy są często wykorzystywane w obwodach sterowania pneumatycznego, kompaktowych maszynach, niewielkich siłownikach, zaworach oraz urządzeniach wymagających ograniczonego przepływu sprężonego powietrza.

Złączka kątowa obrotowa skręcana G1/8" – 4 × 2,7 mm to trwałe rozwiązanie do budowy kompaktowych instalacji pneumatycznych. Mosiężna, niklowana konstrukcja, mechaniczne mocowanie przewodu za pomocą nakrętki oraz możliwość pracy przy ciśnieniu do 16 bar zapewniają pewne połączenie w szerokim zakresie zastosowań przemysłowych.
