Siłownik pneumatyczny seria PSN-063 Konfigurator ISO 15552

Siłowniki pneumatyczne serii PSN o średnicy tłoka 63 mm

Dane techniczne:

Siła siłownika PSN fi 63 mm

Teoretyczna siła siłownika PSN-063 (średnica tłoka 63 mm, tłoczysko 20 mm) zależy od ciśnienia roboczego:

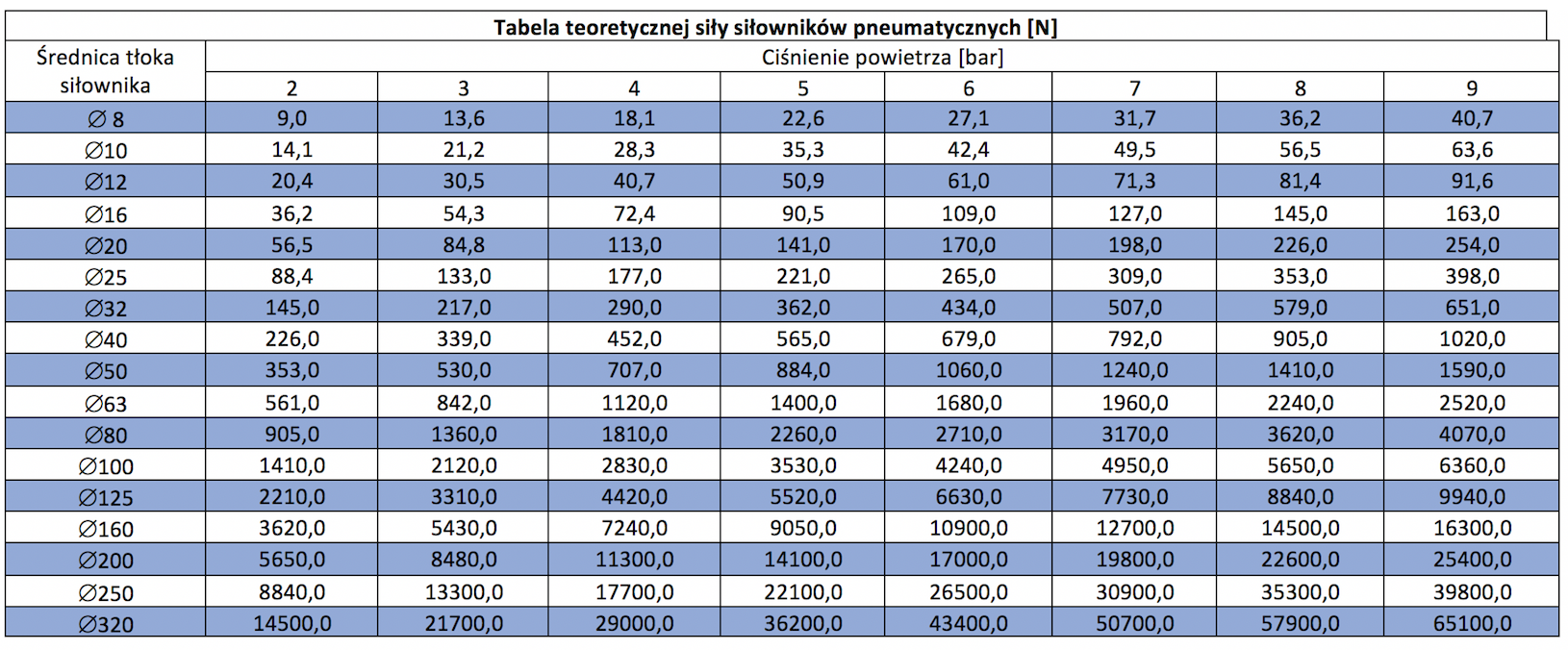

Siła rzeczywista jest niższa o opory tarcia, dlatego przy doborze warto przyjąć zapas. Porównanie wszystkich średnic znajdziesz w tabeli sił siłowników pneumatycznych.

Czas realizacji: produkcja 24 godziny
Jesteśmy producentem siłowników pneumatycznych, jeśli nie znajdują Państwo wymaganej konfiguracji prosimy o kontakt - mamy możliwość wykonania siłownika który jest potrzebny.

Masz dodatkowe pytania? Zadzwoń do nas,
chętnie doradzimy Ci w doborze odpowiedniego produktu.

 58 380 18 08

Przykłady kodowania siłowników serii PSN ISO 15552 o średnicy tłoka 63 mm:
PSN-063-0005-01 Siłownik PSN-063 o skoku 5 mm
PSN-063-0010-01 Siłownik PSN-063 o skoku 10 mm
PSN-063-0015-01 Siłownik PSN-063 o skoku 15 mm
PSN-063-0020-01 Siłownik PSN-063 o skoku 20 mm
PSN-063-0025-01 Siłownik PSN-063 o skoku 25 mm
PSN-063-0050-01 Siłownik PSN-063 o skoku 50 mm
PSN-063-0100-01 Siłownik PSN-063 o skoku 100 mm
PSN-063-0110-01 Siłownik PSN-063 o skoku 110 mm
PSN-063-0115-01 Siłownik PSN-063 o skoku 115 mm
PSN-063-0120-01 Siłownik PSN-063 o skoku 120 mm
PSN-063-0125-01 Siłownik PSN-063 o skoku 125 mm
PSN-063-0150-01 Siłownik PSN-063 o skoku 150 mm
PSN-063-0200-01 Siłownik PSN-063 o skoku 200 mm
PSN-063-0225-01 Siłownik PSN-063 o skoku 225 mm
PSN-063-0220-01 Siłownik PSN-063 o skoku 220 mm
PSN-063-0250-01 Siłownik PSN-063 o skoku 250 mm
PSN-063-0300-01 Siłownik PSN-063 o skoku 300 mm
PSN-063-0315-01 Siłownik PSN-063 o skoku 315 mm
PSN-063-0325-01 Siłownik PSN-063 o skoku 325 mm
PSN-063-0350-01 Siłownik PSN-063 o skoku 350 mm
PSN-063-0370-01 Siłownik PSN-063 o skoku 370 mm
PSN-063-0400-01 Siłownik PSN-063 o skoku 400 mm
PSN-063-0450-01 Siłownik PSN-063 o skoku 450 mm
PSN-063-0500-01 Siłownik PSN-063 o skoku 500 mm
PSN-063-0550-01 Siłownik PSN-063 o skoku 550 mm
PSN-063-0600-01 Siłownik PSN-063 o skoku 600 mm
PSN-063-0650-01 Siłownik PSN-063 o skoku 650 mm
PSN-063-0700-01 Siłownik PSN-063 o skoku 700 mm
PSN-063-0750-01 Siłownik PSN-063 o skoku 750 mm
PSN-063-0800-01 Siłownik PSN-063 o skoku 800 mm
PSN-063-0850-01 Siłownik PSN-063 o skoku 850 mm
PSN-063-0900-01 Siłownik PSN-063 o skoku 900 mm
PSN-063-0950-01 Siłownik PSN-063 o skoku 950 mm
PSN-063-1000-01 Siłownik PSN-063 o skoku 1000 mm
PSN-063-1100-01 Siłownik PSN-063 o skoku 1100 mm
PSN-063-1200-01 Siłownik PSN-063 o skoku 1200 mm
PSN-063-1300-01 Siłownik PSN-063 o skoku 1300 mm
PSN-063-1350-01 Siłownik PSN-063 o skoku 1350 mm

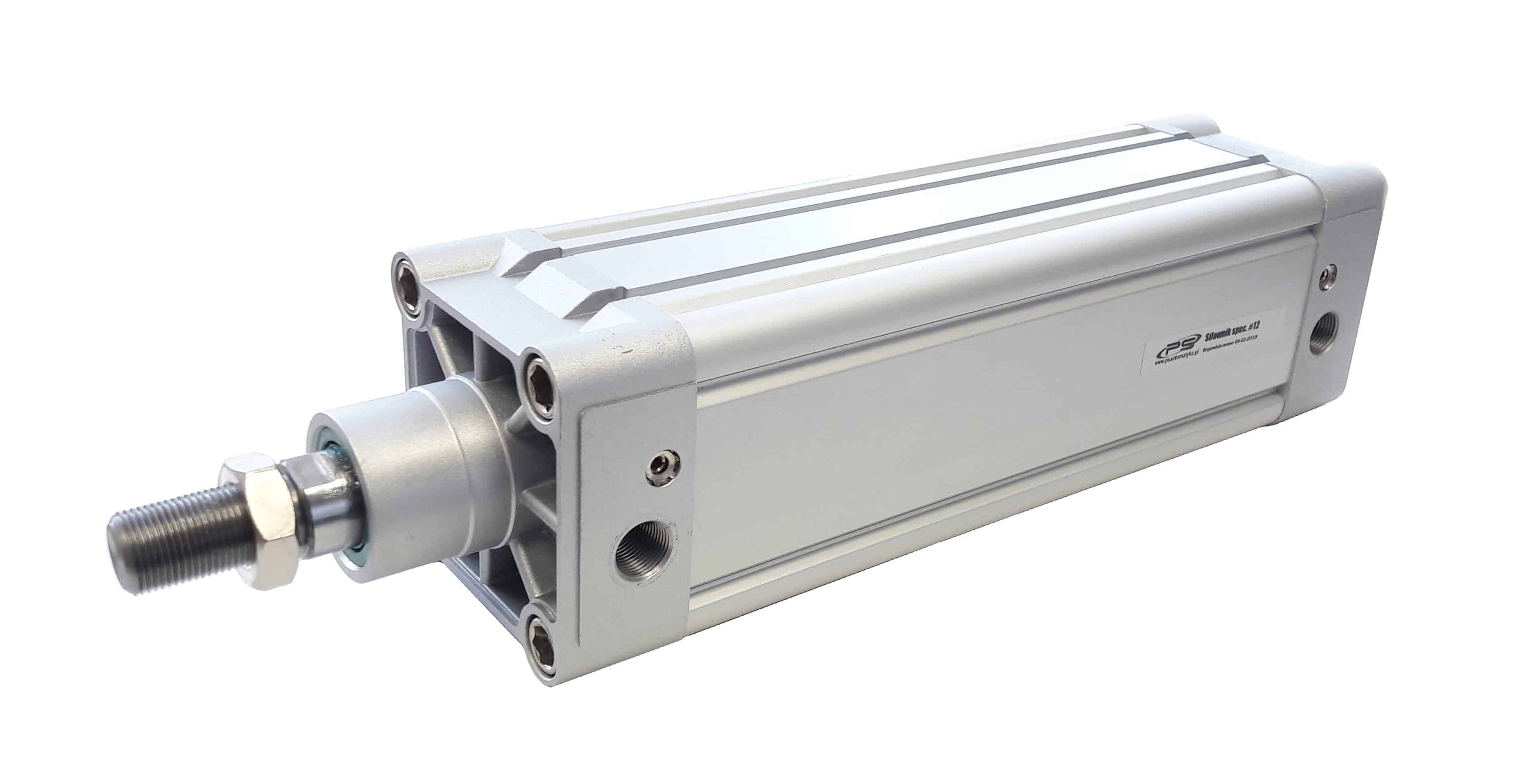

Siłownik pneumatyczny Ø 63 mm ISO 15552

Siłownik pneumatyczny o średnicy tłoka 63 mm, zgodny z normą ISO 15552, to zaawansowany komponent wykorzystywany w systemach automatyki przemysłowej, gdzie kluczowe znaczenie ma precyzyjna kontrola ruchu liniowego, trwałość oraz możliwość dostosowania do konkretnych potrzeb produkcyjnych. Produkowany w Polsce, dostępny z konfiguracją w mniej niż 24 godziny, ten siłownik jest idealnym wyborem dla wymagających zastosowań w różnorodnych branżach.

Wysoka kompatybilność dzięki normie ISO 15552

Standard ISO 15552 (dawniej ISO 6431) gwarantuje kompatybilność wymiarową oraz funkcjonalną z innymi urządzeniami w tym samym standardzie. Oznacza to, że siłownik pneumatyczny Ø 63 mm serii PSN może być bezproblemowo wymieniany lub integrowany z istniejącymi instalacjami bez konieczności ingerencji w konstrukcję maszyny.

Tego typu wymienność znacząco przyspiesza proces projektowania, modernizacji lub serwisowania instalacji przemysłowych, skracając czas przestojów technologicznych i zwiększając wydajność linii produkcyjnych.

Różnorodność skoków – dostosowanie do indywidualnych potrzeb

Siłownik dostępny jest w szerokim zakresie skoków roboczych: od 25 mm, poprzez popularne konfiguracje 50 mm, 100 mm, 160 mm, aż po 5000 mm. Tak rozbudowany zakres pozwala dopasować element wykonawczy do konkretnych aplikacji:

• Krótkie skoki w precyzyjnych systemach podawania,

• Skoki średnie w maszynach pakujących i rozlewniczych,

• Długie przesunięcia w systemach liniowych transportu detali.

Indywidualna konfiguracja skoku pozwala zoptymalizować parametry pracy maszyny, minimalizując zużycie energii i poprawiając dynamikę ruchu.

Precyzyjna amortyzacja i cicha praca

Zintegrowana pneumatyczna amortyzacja z możliwością regulacji stanowi jeden z kluczowych elementów wyróżniających ten model na tle konkurencji. Pozwala ona na stopniowe wyhamowanie ruchu tłoka na końcu skoku, co skutecznie redukuje:

• drgania konstrukcji,

• hałas operacyjny,

• zużycie mechaniczne elementów stykowych,

• ryzyko uszkodzenia siłownika w warunkach dynamicznych.

Takie rozwiązanie jest szczególnie polecane w instalacjach, gdzie kluczowa jest kultura pracy oraz płynny docisk w końcowym momencie ruchu roboczego.

Magnes i czujniki położenia – automatyczna kontrola pracy

Standardowo wbudowany magnes na tłoku umożliwia współpracę z zewnętrznymi czujnikami położenia (reed switch). Pozwala to na:

• monitorowanie stanu siłownika,

• detekcję pozycji końcowej tłoka,

• integrację z nadrzędnym systemem sterowania PLC,

• zwiększenie poziomu automatyzacji procesu.

Montowanie czujników bezpośrednio w rowkach profilu siłownika pozwala zachować kompaktowość konstrukcji i ograniczyć ilość kabli prowadzonych w obszarze roboczym.

Trwała konstrukcja – odporna na warunki przemysłowe

Siłownik Ø 63 mm wyróżnia się solidną konstrukcją:

• Profil siłownika: anodowane aluminium, lekkie i odporne na korozję,

• Pokrywy końcowe: aluminiowe, malowane proszkowo lub anodowane,

• Tłoczysko: stal chromowana lub nierdzewna (do zastosowań spożywczych lub agresywnych chemicznie, korozyjnych),

• Uszczelnienia: wysokiej jakości PU/NBR/FKM dostosowane do temperatur od -20°C do +80°C (opcjonalnie do +150°C w wersji wysokotemperaturowej).

Taka budowa zapewnia długą żywotność, nawet w trudnych warunkach: zapylenie, wilgoć, częste cykle pracy.

Zastosowania w wielu gałęziach przemysłu

Siłowniki pneumatyczne o średnicy 63 mm są powszechnie stosowane w takich branżach jak:

• Automatyka przemysłowa – manipulatory, roboty pick&place, systemy transferowe,

• Przemysł spożywczy i farmaceutyczny – linie pakowania, dozowniki, systemy sortujące,

• Przemysł drzewny i meblarski – automatyczne podajniki, zaciski, ściski, stoły do klejenia

• Technika pakowania – formowanie kartonów, zgrzewarki, przenośniki,

• Maszyny specjalne i linie montażu.

W wersjach specjalnych (np. z certyfikacją ATEX, odpornych na chemikalia czy z tłoczyskiem nierdzewnym), siłowniki te stosowane są także w zakładach chemicznych, lakierniach oraz w sektorze energetycznym.

Szybka realizacja zamówień i wsparcie techniczne

Konfigurator online oraz lokalna produkcja pozwalają na wykonanie siłownika o dowolnym skoku roboczym w przeciągu 24 godzin. Standardowy czas wysyłki jeśli siłownik o wymaganych parametrach nie jest dostępny z magazynu to 1 dzień roboczy. Dzięki temu możliwa jest natychmiastowa reakcja na awarie, przestoje lub zmiany projektowe bez konieczności czekania tygodniami na dostawę z zagranicy.

Do dyspozycji klienta pozostaje zespół techniczny oferujący doradztwo w zakresie doboru siłownika, jego konfiguracji oraz akcesoriów montażowych (uchwyty, czujniki, przewody). Dostępna jest także dokumentacja 2D/3D CAD oraz karty katalogowe. Do każdego siłownika na życzenie wystawiamy deklarację maszyny nieukończonej.

Podsumowanie

Siłownik pneumatyczny o średnicy 63 mm serii PSN zgodny z ISO 15552 to wszechstronny, wytrzymały i precyzyjny komponent systemów automatyki. Elastyczne możliwości konfiguracyjne, szybka dostępność oraz kompatybilność ze standardami czyni go doskonałym wyborem dla osób poszukujących niezawodnych rozwiązań pneumatycznych.

Zamów już teraz lub skontaktuj się z doradcą technicznym, aby otrzymać wsparcie w konfiguracji siłownika idealnie dopasowanego do potrzeb Twojej aplikacji przemysłowej.
