Siłowniki pneumatyczne serii PSE o średnicy tłoka 100 mm

Dane techniczne:

Standard: ISO 15552/ 6431
Zakres średnic: 32-100
Tłoczysko: stal chromowana (opcjonalnie – stal nierdzewna)
Tłok: aluminium
Uszczelnienia: NBR/PU
Profil: aluminium anodowane
Pokrywy: aluminium anodowane
Tuleja prowadząca: brąz
Śruby: stal ocynkowana
Amortyzacja: pneumatyczna
Magnes na tłoku: tak
Czas realizacji: produkcja 24 godziny
Jesteśmy producentem siłowników pneumatycznych, jeśli nie znajdują Państwo wymaganej konfiguracji prosimy o kontakt - mamy możliwość wykonania takiego siłownika.

Masz dodatkowe pytania? Zadzwoń do nas,
chętnie doradzimy Ci w doborze odpowiedniego produktu.

58 380 18 08

Przykłady kodowania siłowników serii PSE ISO 15552 o średnicy tłoka 100mm:

PSE-100-0005-01 siłownik PSE-100 o skoku 5 mm
PSE-100-0010-01 siłownik PSE-100 o skoku 10 mm
PSE-100-0015-01 siłownik PSE-100 o skoku 15 mm
PSE-100-0020-01 siłownik PSE-100 o skoku 20 mm
PSE-100-0050-01 siłownik PSE-100 o skoku 50 mm
PSE-100-0025-01 siłownik PSE-100 o skoku 25 mm
PSE-100-0100-01 siłownik PSE-100 o skoku 100 mm
PSE-100-0125-01 siłownik PSE-100 o skoku 125 mm
PSE-100-0150-01 siłownik PSE-100 o skoku 150 mm
PSE-100-0160-01 siłownik PSE-100 o skoku 160 mm
PSE-100-0180-01 siłownik PSE-100 o skoku 180 mm
PSE-100-0190-01 siłownik PSE-100 o skoku 190 mm
PSE-100-0200-01 siłownik PSE-100 o skoku 200 mm
PSE-100-0225-01 siłownik PSE-100 o skoku 225 mm
PSE-100-0210-01 siłownik PSE-100 o skoku 210 mm
PSE-100-0220-01 siłownik PSE-100 o skoku 220 mm
PSE-100-0250-01 siłownik PSE-100 o skoku 250 mm
PSE-100-0260-01 siłownik PSE-100 o skoku 260 mm
PSE-100-0270-01 siłownik PSE-100 o skoku 270 mm
PSE-100-0280-01 siłownik PSE-100 o skoku 280 mm
PSE-100-0300-01 siłownik PSE-100 o skoku 300 mm
PSE-100-0310-01 siłownik PSE-100 o skoku 310 mm
PSE-100-0315-01 siłownik PSE-100 o skoku 315 mm
PSE-100-0325-01 siłownik PSE-100 o skoku 325 mm
PSE-100-0350-01 siłownik PSE-100 o skoku 350 mm
PSE-100-0400-01 siłownik PSE-100 o skoku 400 mm
PSE-100-0410-01 siłownik PSE-100 o skoku 410 mm
PSE-100-0425-01 siłownik PSE-100 o skoku 425 mm
PSE-100-0450-01 siłownik PSE-100 o skoku 450 mm
PSE-100-0500-01 siłownik PSE-100 o skoku 500 mm
PSE-100-0510-01 siłownik PSE-100 o skoku 510 mm
PSE-100-0525-01 siłownik PSE-100 o skoku 525 mm
PSE-100-0550-01 siłownik PSE-100 o skoku 550 mm
PSE-100-0600-01 siłownik PSE-100 o skoku 600 mm
PSE-100-0650-01 siłownik PSE-100 o skoku 650 mm
PSE-100-0700-01 siłownik PSE-100 o skoku 700 mm
PSE-100-0750-01 siłownik PSE-100 o skoku 750 mm
PSE-100-0800-01 siłownik PSE-100 o skoku 800 mm
PSE-100-0850-01 siłownik PSE-100 o skoku 850 mm
PSE-100-0900-01 siłownik PSE-100 o skoku 900 mm
PSE-100-1000-01 siłownik PSE-100 o skoku 1000 mm
PSE-100-1100-01 siłownik PSE-100 o skoku 1100 mm
PSE-100-1200-01 siłownik PSE-100 o skoku 1200 mm
PSE-100-1300-01 siłownik PSE-100 o skoku 1300 mm
PSE-100-1400-01 siłownik PSE-100 o skoku 1400 mm

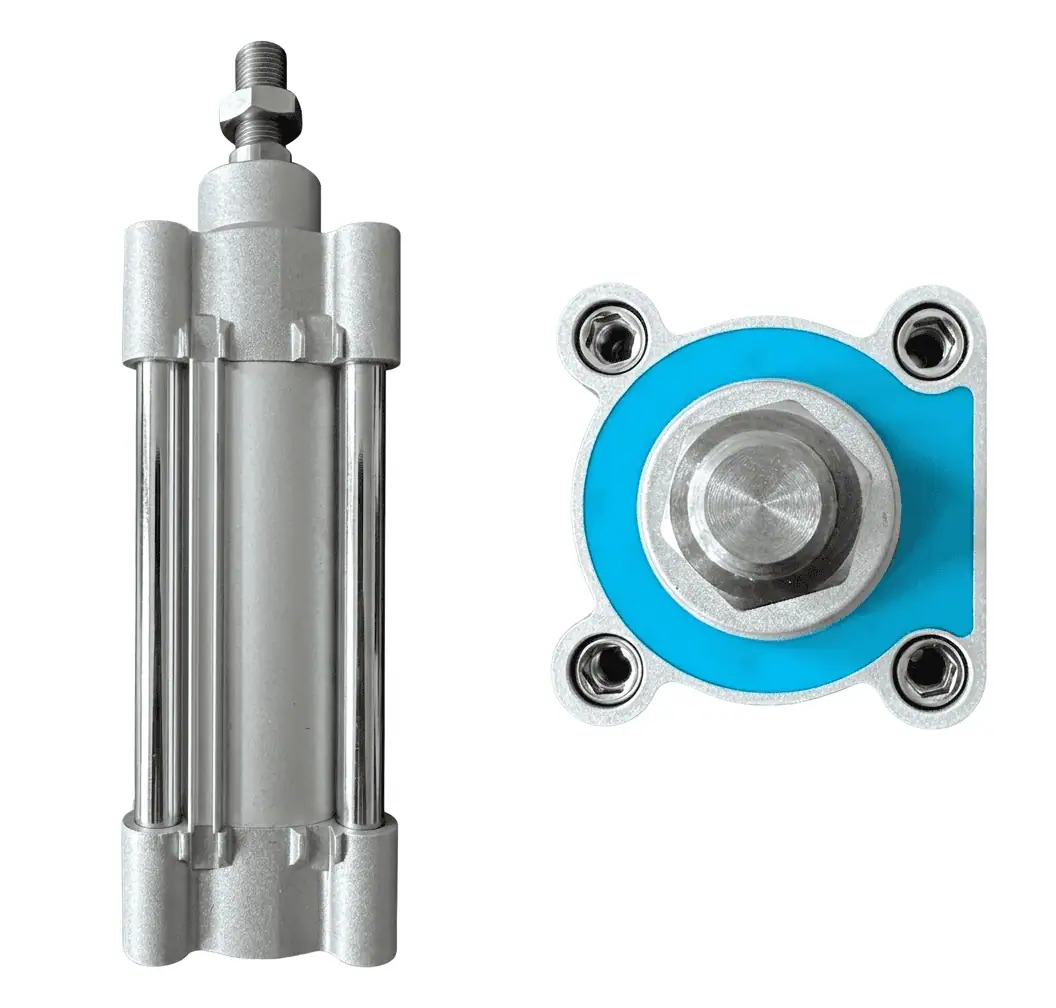

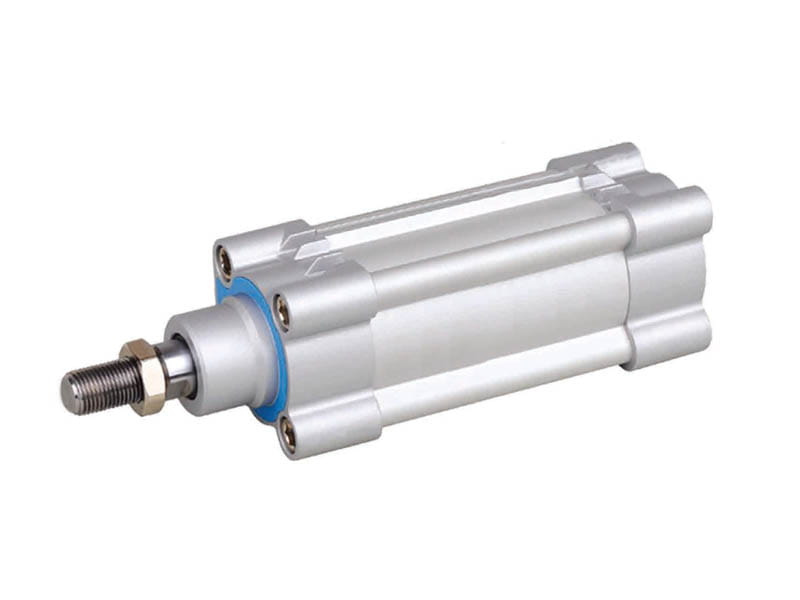

Siłownik pneumatyczny serii PSE o średnicy tłoka 100 mm

W nowoczesnym przemyśle, gdzie liczy się precyzja, powtarzalność i szybkość działania, wybór odpowiednich komponentów wykonawczych ma kluczowe znaczenie. Siłownik pneumatyczny serii PSE-100, zgodny z międzynarodową normą ISO 15552, to siłowniki łączące w sobie najwyższą jakość wykonania z elastycznością konfiguracji. Jako produkt dedykowany do zaawansowanych układów pneumatycznych, siłownik serii PSE stanowi fundament wydajnej pracy maszyn i linii produkcyjnych.

Dlaczego warto wybrać siłownik pneumatyczny serii PSE fi 100?

Seria PSE to linia profesjonalnych siłowników tłoczyskowych, które zostały zaprojektowane z myślą o pracy w trudnych warunkach przemysłowych. Średnica tłoka wynosząca 32 mm sprawia, że jest to jeden z najczęściej wybieranych modeli do zadań wymagających optymalnej siły przy zachowaniu kompaktowych wymiarów zewnętrznych.

Pełna zgodność z normą ISO 15552 (dawniej ISO 6431)

Największą zaletą siłownika PSE-100 jest jego pełna kompatybilność z normą ISO 15552. Co to oznacza dla użytkownika? Przede wszystkim pełną zamienność. Siłownik ten może bez przeszkód zastąpić produkty innych producentów bez konieczności modyfikacji mocowań czy konstrukcji maszyny. Rozstaw otworów montażowych, wymiary tłoczyska oraz gabaryty pokryw są zestandaryzowane, co znacząco ułatwia serwisowanie i modernizację parku maszynowego.

Dane techniczne i materiały – gwarancja trwałości

Siłownik PSE-100 charakteryzuje się solidną budową, opartą na starannie dobranych materiałach, co przekłada się na jego długowieczność nawet przy intensywnej eksploatacji:

• Profil: Wykonany z wysokiej jakości aluminium anodowanego. Zastosowanie profilu z rowkami umożliwia łatwy montaż czujników położenia tłoka.

• Tłoczysko: Standardowo wykonane ze stali chromowanej, co zapewnia wysoką odporność na ścieranie i korozję. Dla bardziej wymagających środowisk (np. przemysł spożywczy czy chemiczny) dostępna jest opcja ze stali nierdzewnej.

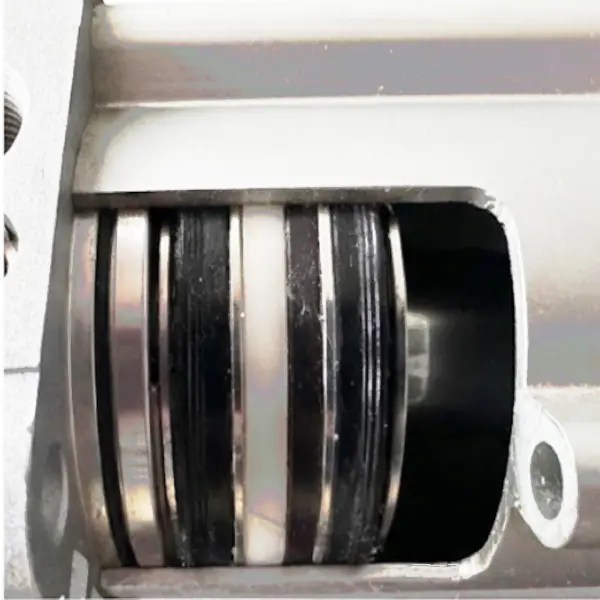

• Tłok i pokrywy: Wykonane z aluminium, co redukuje masę własną siłownika przy zachowaniu wysokiej wytrzymałości mechanicznej.

• Uszczelnienia: Zastosowanie poliuretanu (PU) oraz gumy nitrylowej (NBR) gwarantuje szczelność i minimalne opory tarcia.

• Amortyzacja pneumatyczna: Regulowane tłumienie końcowe pozwala na płynne wyhamowanie tłoka w skrajnych położeniach, co eliminuje uderzenia i drgania, przedłużając życie zarówno siłownika, jak i całej konstrukcji maszyny.

• Magnes na tłoku: Każdy model serii PSE posiada w standardzie wbudowany pierścień magnetyczny, co pozwala na współpracę z kontaktronowymi lub magnetycznymi czujnikami pola (kontrola pozycji).

Intuicyjny Konfigurator – Siłownik "na miarę"

Jedną z największych przewag naszej oferty jest możliwość dowolnej konfiguracji produktu. Dzięki konfiguratorowi online, dobór nie jest ograniczony do standardowych skoków. Jeśli skoku jaki jest potrzebny nie ma na liście - prosimy o kontakt - nasi doradcy zaproponują odpowiednie rozwiązanie.

1. Długość skoku: Możemy wyprodukować siłownik o niemal dowolnym skoku – od kilku milimetrów (np. 5 mm, 10 mm) do wartości liczonych w metrach (nawet do 3000 mm).

2. Rodzaj działania: W zależności od potrzeb aplikacji, oferujemy modele dwustronnego działania (najpopularniejsze) lub wersje specjalne.

3. Akcesoria montażowe: Do siłownika PSE-100 można dobrać szeroki wachlarz uchwytów: łapy, kołnierze, ucha, widełki czy przeguby kulowe, co pozwala na montaż w dowolnej płaszczyźnie.

Szybka realizacja – Produkcja w 24 godziny

W sytuacjach awaryjnych czas to pieniądz. Jako producent siłowników pneumatycznych, oferuje ekspresowy czas realizacji (w zależności od obłożenia zdolności produkcyjnych). Większość konfiguracji serii PSE-100 jesteśmy w stanie wykonać i wysłać w ciągu 24 godzin od zamówienia. To kluczowe wsparcie dla działów utrzymania ruchu (UR), które muszą minimalizować przestoje na liniach produkcyjnych. Posiadamy również magazyn "podstawowych" ruchów roboczych.

Zastosowanie siłowników PSE-100 w przemyśle

Dzięki uniwersalnej konstrukcji i wysokim parametrom pracy (ciśnienie do 10 bar, temperatura od -20°C do +80°C), siłownik ten znajduje zastosowanie w:

• Maszynach pakujących i etykietujących: Precyzyjne przesuwanie i pozycjonowanie produktów.

• Przesypach i sortowniach: Otwieranie i zamykanie klap, sterowanie kierunkiem transportu.

• Liniach montażowych w branży Automotive: Dociskanie, montaż podzespołów, transport międzyoperacyjny.

• Przemysle meblarskim: W systemach wiercenia, cięcia, dociskania i oklejania.

• Rolnictwie i przemyśle ciężkim: Sterowanie zaworami, mechanizmami pomocniczymi w maszynach.

Montaż i konserwacja – o czym warto pamiętać?

Aby siłownik pneumatyczny ISO 15552 PSE-100 pracował bezawaryjnie przez miliony cykli, należy zadbać o odpowiednie przygotowanie sprężonego powietrza. Zaleca się stosowanie bloków przygotowania powietrza (FRL), które odfiltrują zanieczyszczenia, osuszą medium i – w razie potrzeby – zapewnią odpowiednie naolejenie.

Dzięki zastosowaniu tulei prowadzącej z brązu, siłownik PSE-100 cechuje się dużą stabilnością tłoczyska, jednak należy unikać dużych obciążeń bocznych. W przypadku ich wystąpienia, warto rozważyć zastosowanie zewnętrznych prowadnic liniowych dedykowanych do normy ISO 15552.

FAQ – Najczęściej zadawane pytania

1. Czy siłownik PSE-100 pasuje zamiast siłownika innego producenta (np. Festo, SMC, Parker)? Tak, o ile stary siłownik jest wykonany zgodnie z normą ISO 15552 (lub starszą ISO 6431). Wszystkie wymiary montażowe będą identyczne.

2. Jakie czujniki położenia wybrać do tego modelu? Profil siłownika PSE posiada rowki typu T. Pasują do nich standardowe czujniki magnetyczne (np. model KT65 lub ZS), które montuje się bezpośrednio w rowku bez konieczności stosowania dodatkowych uchwytów.

3. Czy możliwa jest praca siłownika w wyższej temperaturze? Standardowo siłownik pracuje do +80°C. Na zamówienie możemy wykonać wersję z uszczelnieniami Viton (FKM), co pozwala na pracę w temperaturach do ok. +150°C.

4. Co jeśli potrzebuję siłownika o nietypowym skoku, np. 127 mm? Dla nas to nie problem. Wybierz wymaganą wartość w konfiguratorze, a jeśli nie ma takiej - prosimy o kontakt, nie ma tutaj żadnego problemu - wykonamy siłownik na wymiar. Jako producent wykonujemy siłowniki na indywidualny wymiar z milimetrową dokładnością.

Wybór siłownika pneumatycznego serii PSE-100 to inwestycja w trwałość i elastyczność. Dzięki zgodności z ISO 15552, solidnym materiałom (anodowane aluminium, stal chromowana) oraz możliwości pełnej konfiguracji, jest to produkt, który sprawdzi się w najbardziej wymagających aplikacjach.

Zamawiając w PS Automatyka, zyskujesz nie tylko wysokiej klasy komponent, ale także wsparcie techniczne, błyskawiczną realizację i dostęp do szerokiej gamy akcesoriów pneumatycznych. Skonfiguruj swój model już dziś i podnieś efektywność swoich procesów produkcyjnych.

Siłowniki w zależności od wybranego ruchu roboczego stosowane zamiennie z :

CP96SDB100-10 , CP96SDB100-50 , CP96SDB100-70 , CP96SDB100-100 , CP96SDB100-150 , CP96SDB100-200

CADD-100-0100-MA , CADD-100-0100-MA , CADD-100-0100-MA , CADD-100-0150-MA , CADD-100-0200-MA
