Siłownik ISO 6432 seria PSOM D20 mm

Siłowniki pneumatyczne serii PSOM o średnicy tłoka 20 mm

Dane techniczne:
Standard: ISO 6432
Zakres średnic: 08-25
Tłoczysko: stal węglowa chromowana / stal nierdzewna jako opcja
Tłok: mosiądz
Uszczelnienia: PU/NBR/viton
Tuleja: aluminium anodowane/nierdzewna
Pokrywy: aluminium anodowane
Amortyzacja: mechaniczna (pierścienie neoprenowe)

Masz dodatkowe pytania? Zadzwoń do nas,
chętnie doradzimy Ci w doborze odpowiedniego produktu.

58 380 18 08

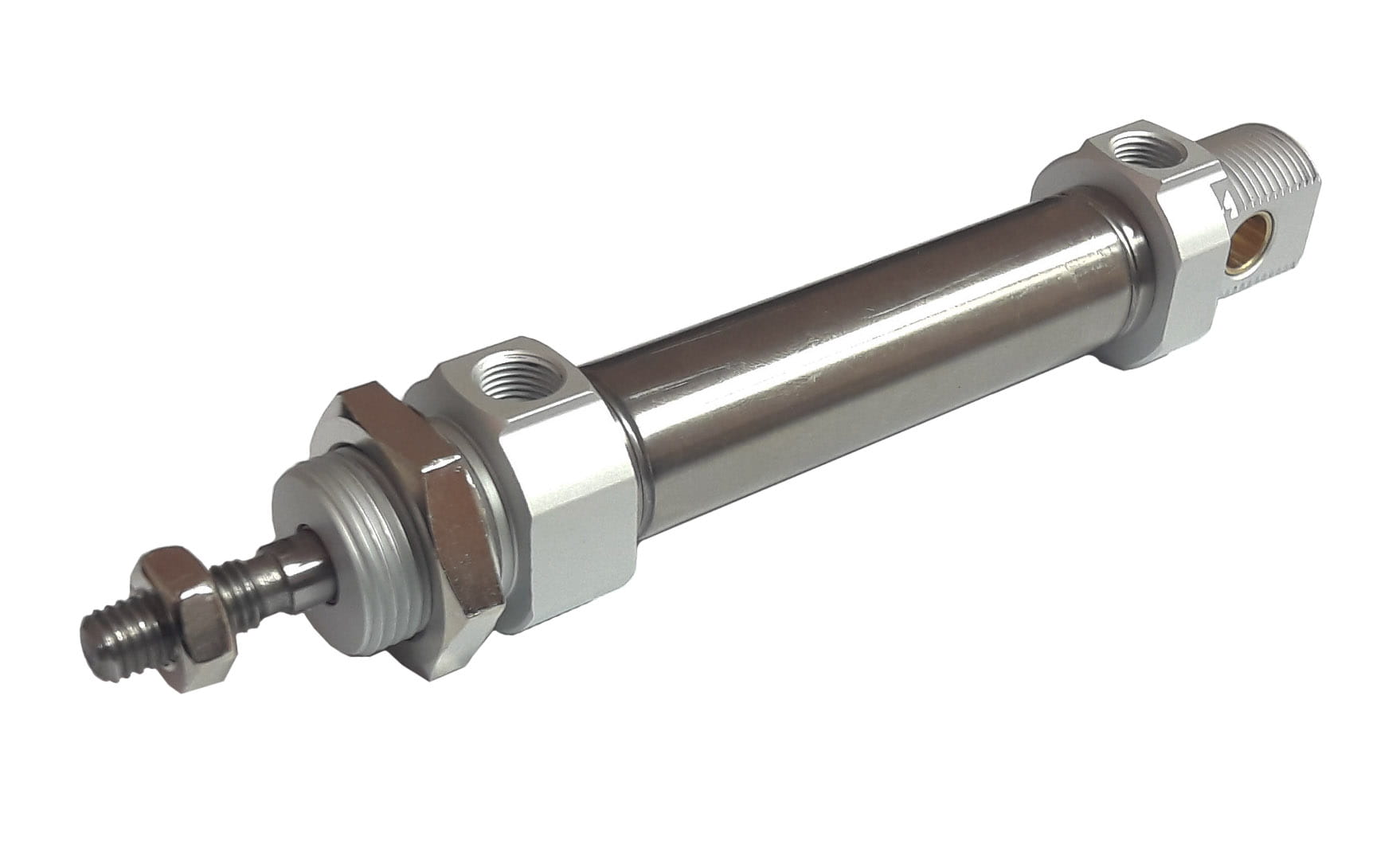

Siłownik pneumatyczny ISO 6432 PSOM Ø20 mm – kompaktowe rozwiązanie do precyzyjnej automatyzacji

Siłownik pneumatyczny serii PSOM Ø20 mm to urządzenie liniowe zgodne ze standardem ISO 6432, zaprojektowane z myślą o zastosowaniach wymagających wysokiej precyzji, trwałości i kompaktowych wymiarów. Jego aluminiowy korpus, tłoczysko ze stali nierdzewnej oraz opcjonalna kompatybilność z czujnikami położenia tłoka sprawiają, że produkt ten doskonale sprawdza się w automatyce maszyn, pakowaniu, dozowaniu, technologii montażu i w aplikacjach laboratoryjnych.

Dzięki niewielkiej średnicy tłoka 20 mm siłownik nadaje się idealnie do lekkich aplikacji, gdzie liczy się oszczędność przestrzeni przy zachowaniu powtarzalności ruchu i odpowiedniego ciśnienia roboczego.

Dane techniczne:

• Standard wykonania: ISO 6432

• Średnica tłoka: 20 mm

• Typ pracy: jednostronnego lub dwustronnego działania

• Skoki standardowe: dostępne różne warianty (możliwość wykonania niestandardowego skoku)

• Ciśnienie robocze: od 1 do 10 bar

• Temperatura pracy: od -20°C do +80°C

• Materiał korpusu: anodowane aluminium

• Tłoczysko: stal nierdzewna

• Uszczelnienia: standardowe lub wysokotemperaturowe

• Opcje: z rowkiem pod czujniki, z tłumieniem końcowym, z regulacją skoku

• Montaż: gwintowane końce, uchwyty ISO, montaż czołowy lub boczny

Zalety siłownika PSOM Ø20 mm:

• ✅ Zgodność ze standardem ISO 6432 – łatwa wymienność z siłownikami innych producentów

• ✅ Lekka i kompaktowa konstrukcja

• ✅ Doskonała powtarzalność ruchu i długa żywotność

• ✅ Możliwość rozbudowy o czujniki indukcyjne lub magnetyczne

• ✅ Szybka dostępność, łatwy montaż i kompatybilność z akcesoriami PS Automatyka

Najczęściej zadawane pytania (FAQ)

1. Czy siłownik PSOM Ø20 mm dostępny jest w wersji z tłumieniem końcowym?

Nie, istnieje możliwość zamówienia serii PSOP z tłumieniem pneumatycznym końcowym, co znacząco redukuje hałas i zużycie mechaniczne podczas skrajnych położeń tłoka – szczególnie przy dużych prędkościach.

2. Jakie czujniki są kompatybilne z siłownikiem PSOM Ø20 mm?

Siłownik może być wyposażony w uchwyt montażowy na czujniki położenia tłoka (magnetyczne). PS Automatyka oferuje kompatybilne czujniki PNP/NPN, z różnymi poziomami ochrony (np. IP67), napięciami pracy oraz rodzajami złącz.

3. Czy siłownik nadaje się do pracy w środowisku o wysokiej wilgotności?

Tak, dzięki zastosowaniu tłoczyska ze stali nierdzewnej oraz anodowanego aluminium siłownik PSOM Ø20 mm może być stosowany w warunkach podwyższonej wilgotności. Dla środowisk agresywnych (chemikalia, mgła solna) zaleca się dodatkowe zabezpieczenia.

4. Czy możliwe jest wykonanie siłownika o niestandardowym skoku (np. 72 mm)?

Tak. PS Automatyka oferuje produkcję siłowników o skokach niestandardowych, z dokładnością co do 1 mm. W celu wyceny należy podać wymagany skok oraz dodatkowe wymagania (np. sposób mocowania, typ tłoczyska).

5. Jakie elementy montażowe są dostępne do tego siłownika?

W ofercie dostępne są: uchwyty czołowe, mocowania obrotowe, przeguby kulowe, prowadnice liniowe, nakrętki i adaptery ISO. Wszystkie akcesoria są zgodne z wymiarami normy ISO 6432 i umożliwiają szybki montaż w każdej orientacji.

Postaw na precyzję, niezawodność i standard ISO – wybierz siłownik pneumatyczny PSOM Ø20 mm z oferty PS Automatyka.
Dostępny od ręki z szeroką gamą konfiguracji, kompatybilnych czujników i akcesoriów montażowych.

Siłowniki okrągłe pneumatyczne serii PSOM to produkty najwyższej jakości. Jako polski producent siłowników pneumatycznych dbamy o to, aby każdy z naszych siłowników spełniał wszystkie normy i gwarantował długą, bezawaryjną pracę w układzie. Największy nacisk kładziemy na wykonanie oraz kontrolę jakości, dzięki czemu nasze cylindry pneumatyczne to gwarancja bezawaryjności w aplikacji. Nasze siłowniki pneumatyczne okrągłe nadają się do aplikacji niezależnie od branży, idealnie sprawdzają się w układach maszyn drukarskich dla przemysłu poligraficznego, maszynach produkcyjnych, jako siłowniki w maszynach przemysłu stolarskiego (np. jako siłownik belki dociskowej), siłowniki do maszyn przetwórstwa spożywczego w wykonaniach ze stali nierdzewnej. Siłowniki okrągłe pneumatyczne zapewniają szybki ruch roboczy dzięki czemu znajdują również zastosowanie w układach sterujących. Seria PSOM siłowników to siłowniki zagniatane, wykonanie tulei ze stali nierdzewnej zapewnia wysoką wytrzymałość i długi czas pracy. Produkując siłowniki staramy się zapewnić najwyższe standardy i jakość gotowego wyrobu. Produkcja siłowników okrągłych PSOM odbywa się z dokładnością do 1 mm, jesteśmy w stanie wykonać niemal każdy ruch roboczy siłownika.

Siłowniki PSOM-020 stosowane są zamiennie za między innymi siłowniki (w zależności od konfiguracji skoku):
CD85N20-10-B , CD85N20-20-B , CD85N20-50-B , CD85N20-100-B , CD85N20-120-B , CD85N20-150-B
CADD-020-0010-M , CADD-020-0020-M , CADD-020-0025-M , CADD-020-0050-M , CADD-020-0075-M ,
CADD-020-0100-M , CADD-020-0125-M, CADD-020-0150-M

Przkładowe kody konfiguracji siłowników PSOM o średnicy tłoka 20mm:

• PSOM-020-0005-01
• PSOM-020-0010-01
• PSOM-020-0015-01
• PSOM-020-0020-01
• PSOM-020-0025-01
• PSOM-020-0030-01
• PSOM-020-0035-01
• PSOM-020-0040-01
• PSOM-020-0045-01
• PSOM-020-0050-01
• PSOM-020-0055-01
• PSOM-020-0060-01
• PSOM-020-0065-01
• PSOM-020-0070-01
• PSOM-020-0075-01
• PSOM-020-0080-01
• PSOM-020-0085-01
• PSOM-020-0090-01
• PSOM-020-0095-01
• PSOM-020-0100-01
• PSOM-020-0105-01
• PSOM-020-0110-01
• PSOM-020-0115-01
• PSOM-020-0120-01
• PSOM-020-0125-01
• PSOM-020-0130-01
• PSOM-020-0135-01
• PSOM-020-0140-01
• PSOM-020-0145-01
• PSOM-020-0150-01
• PSOM-020-0155-01
• PSOM-020-0160-01
• PSOM-020-0165-01
• PSOM-020-0170-01
• PSOM-020-0175-01
• PSOM-020-0180-01
• PSOM-020-0185-01
• PSOM-020-0190-01
• PSOM-020-0195-01
• PSOM-020-0200-01
• PSOM-020-0205-01
• PSOM-020-0210-01
• PSOM-020-0215-01
• PSOM-020-0220-01
• PSOM-020-0225-01
• PSOM-020-0230-01
• PSOM-020-0235-01
• PSOM-020-0240-01
• PSOM-020-0245-01
• PSOM-020-0250-01
• PSOM-020-0255-01
• PSOM-020-0260-01
• PSOM-020-0265-01
• PSOM-020-0270-01
• PSOM-020-0275-01
• PSOM-020-0280-01
• PSOM-020-0285-01
• PSOM-020-0290-01
• PSOM-020-0295-01
• PSOM-020-0300-01
• PSOM-020-0305-01
• PSOM-020-0310-01
• PSOM-020-0315-01
• PSOM-020-0320-01
• PSOM-020-0325-01
• PSOM-020-0330-01
• PSOM-020-0335-01
• PSOM-020-0340-01
• PSOM-020-0345-01
• PSOM-020-0350-01
• PSOM-020-0355-01
• PSOM-020-0360-01
• PSOM-020-0365-01
• PSOM-020-0370-01
• PSOM-020-0375-01
• PSOM-020-0380-01
• PSOM-020-0385-01
• PSOM-020-0390-01
