Reduktor Wysokociśnieniowy PN 40 G1" 0.5-10 bar

Dane techniczne:

- materiał korpusu: mosiądz
- uszczelnienia: NBR
- zakres regulacji: 0.5-10 bar
- ciśnienie wejściowe: do 40 bar
- temp. pracy: -10 do +90 °C
- odpowietrzenie automatyczne przy zbyt wysokim nadciśnieniu po stronie wtórnej
- medium: sprężone powietrze, gazy neutralne

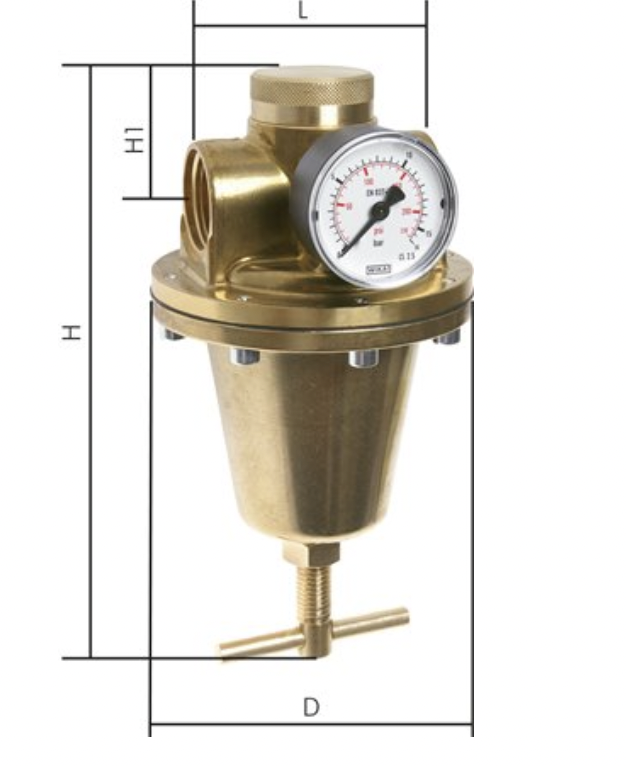

Tabela wymiarów:

Reduktor wysokociśnieniowy PN 40 G1" | Zakres regulacji 0,5–10 bar | Niezawodna kontrola ciśnienia w układach przemysłowych

Opis ogólny

Reduktor wysokociśnieniowy PN 40 z gwintem G1” i zakresem regulacji 0,5–10 bar to profesjonalne urządzenie przeznaczone do kontroli ciśnienia w instalacjach sprężonego powietrza. Jest to niezastąpiony element układów pneumatycznych, w których wymagane jest zredukowanie wysokiego ciśnienia (do 40 bar) zasilającego do poziomu bezpiecznego dla urządzeń końcowych.

Wersja oferowana cechuje się wysoką jakością wykonania, dużą wytrzymałością ciśnieniową (do 40 bar) oraz uniwersalnym zakresem pracy – co czyni ją idealnym wyborem dla przemysłu ciężkiego, produkcji spożywczej, maszynowej oraz instalacji technologicznych.

Najważniejsze parametry techniczne

• Zakres regulacji: 0,5–10 bar

• Ciśnienie maksymalne (wejściowe): do 40 bar (PN 40)

• Gwint przyłączeniowy: G 1" (wewnętrzny)

• Konstrukcja: tłokowa (wytrzymała na wysokie przepływy i ciśnienie)

• Medium robocze: sprężone powietrze, azot, gazy obojętne (należy pamiętać o odpowietrzeniu wtórnym)

• Materiał korpusu: mosiądz / aluminium / stal (w zależności od wersji)

• Temperatura pracy: od -10°C do +60°C

• Montaż: w pozycji pionowej lub poziomej

• Manometr: przyłącze 1/4"

Zastosowanie reduktora PN 40 G1”

Reduktory wysokociśnieniowe tego typu są stosowane w aplikacjach, gdzie ciśnienie zasilania znacząco przekracza wymagania odbiorników. Przykładowe branże i zastosowania to:

• Instalacje sprężonego powietrza zasilane z centralnych sprężarkowni o ciśnieniu roboczym do 40 bar,

• Układy przemysłowe wymagające stabilnego ciśnienia zasilania niezależnie od wahań na wejściu,

• Maszyny pakujące, etykietujące i dozujące, gdzie wysokie ciśnienie może prowadzić do uszkodzeń komponentów,

• Instalacje laboratoryjne, w których niezbędna jest odporność na ciśnienie impulsowe,

• Układy zasilania siłowników dużej średnicy, które wymagają dużych przepływów przy kontrolowanym ciśnieniu,

Zalety i cechy użytkowe

1. Wysoka wytrzymałość – PN 40
   Reduktor przystosowany jest do pracy przy ciśnieniu wejściowym do 40 bar, co znacząco zwiększa zakres jego zastosowania i czyni go uniwersalnym wyborem.

2. Precyzyjna regulacja ciśnienia
   Zakres 0,5–10 bar z możliwością płynnego dostosowania za pomocą pokrętła zapewnia bezpieczeństwo i precyzję działania instalacji.

3. Kompaktowe wymiary i łatwy montaż
   Gwint wewnętrzny G1” pozwala na szybkie wpięcie w linię główną lub boczną, również w istniejących instalacjach.

4. Możliwość dołączenia manometru
   Z boku obudowy znajduje się gwint G1/4” umożliwiający łatwy montaż manometru do odczytu aktualnego ciśnienia wyjściowego.

Jak dobrać reduktor wysokociśnieniowy?

Dobierając reduktor do instalacji, należy uwzględnić:

• Maksymalne ciśnienie wejściowe – czy reduktor jest w stanie je bezpiecznie przyjąć (PN 40 to bezpieczny zakres dla większości aplikacji przemysłowych podwyższonego ciśnienia ponad 16 bar),

• Zakres ciśnienia wyjściowego – powinien odpowiadać wymaganiom odbiorników końcowych (np. siłowniki, zawory),

• Wydajność przepływowa – zależna od średnicy przyłącza i konstrukcji wewnętrznej (G1” gwarantuje wysoki przepływ),

• Rodzaj medium

Reduktor a bezpieczeństwo instalacji pneumatycznej

Reduktor to nie tylko element wygody – to kluczowy komponent odpowiadający za bezpieczeństwo układu. Jego rola polega na:

• Ochronie siłowników i zaworów przed przeciążeniem,

• Stabilizacji ciśnienia pracy niezależnie od zmian na zasilaniu,

• Redukcji zużycia powietrza i poprawie efektywności energetycznej instalacji,

• Minimalizacji ryzyka wycieku lub rozszczelnienia w wyniku nadmiernego ciśnienia.

Dlaczego PS Automatyka?

• Produkt dostępny od ręki – wysyłka 24h

• Wsparcie techniczne i doradztwo przy doborze

• Gwarancja jakości i zgodność z normami przemysłowymi

• Stała dostępność części zamiennych

FAQ – Najczęściej zadawane pytania

1. Czy reduktor PN 40 G1" nadaje się do pracy z azotem?

Tak, reduktor może być używany z gazami obojętnymi, w tym z azotem, pod warunkiem że są one suche i oczyszczone z oleju. W takim przypadku zaleca się zastosowanie odpowiednich uszczelnień. Należy jednak pamiętać o odpowietrzeniu wtórnym, które powoduje nieznaczne upuszczanie medium do atmosfery.

2. Czy można go montować w poziomie?

Tak, reduktor można instalować zarówno w pozycji poziomej, jak i pionowej, o ile ciśnienie i przepływ są zgodne z kierunkiem oznaczonym na obudowie.

3. Jakie manometry pasują do tego reduktora?

Manometr z przyłączem G1/4”, najlepiej o zakresie do 16 bar, dla dobrej czytelności w całym zakresie regulacyjnym.

4. Czy reduktor może służyć jako zabezpieczenie układu?

Tak, jednak dla pełnego zabezpieczenia zaleca się dodatkowy montaż zaworu bezpieczeństwa, zgodnie z normami instalacyjnymi.

5. Jak często należy serwisować reduktor?

W warunkach przemysłowych zaleca się kontrolę działania i czystości medium co 6–12 miesięcy. W razie spadku szczelności lub niestabilnego ciśnienia – niezwłocznie.

Podsumowanie

Reduktor wysokociśnieniowy PN 40 G1” to niezawodne, uniwersalne i solidne rozwiązanie dla profesjonalnych zastosowań w pneumatyce przemysłowej. Dzięki wysokiej odporności na ciśnienie, precyzyjnej regulacji oraz możliwości pracy z różnymi mediami, znajduje zastosowanie w setkach aplikacji, gdzie liczy się bezpieczeństwo i kontrola procesu. PS Automatyka dostarcza te produkty prosto z magazynu, oferując również doradztwo i pełne wsparcie techniczne.
