MH 520 501 G Elektrozawór 5/2 bistabilny 1/8"

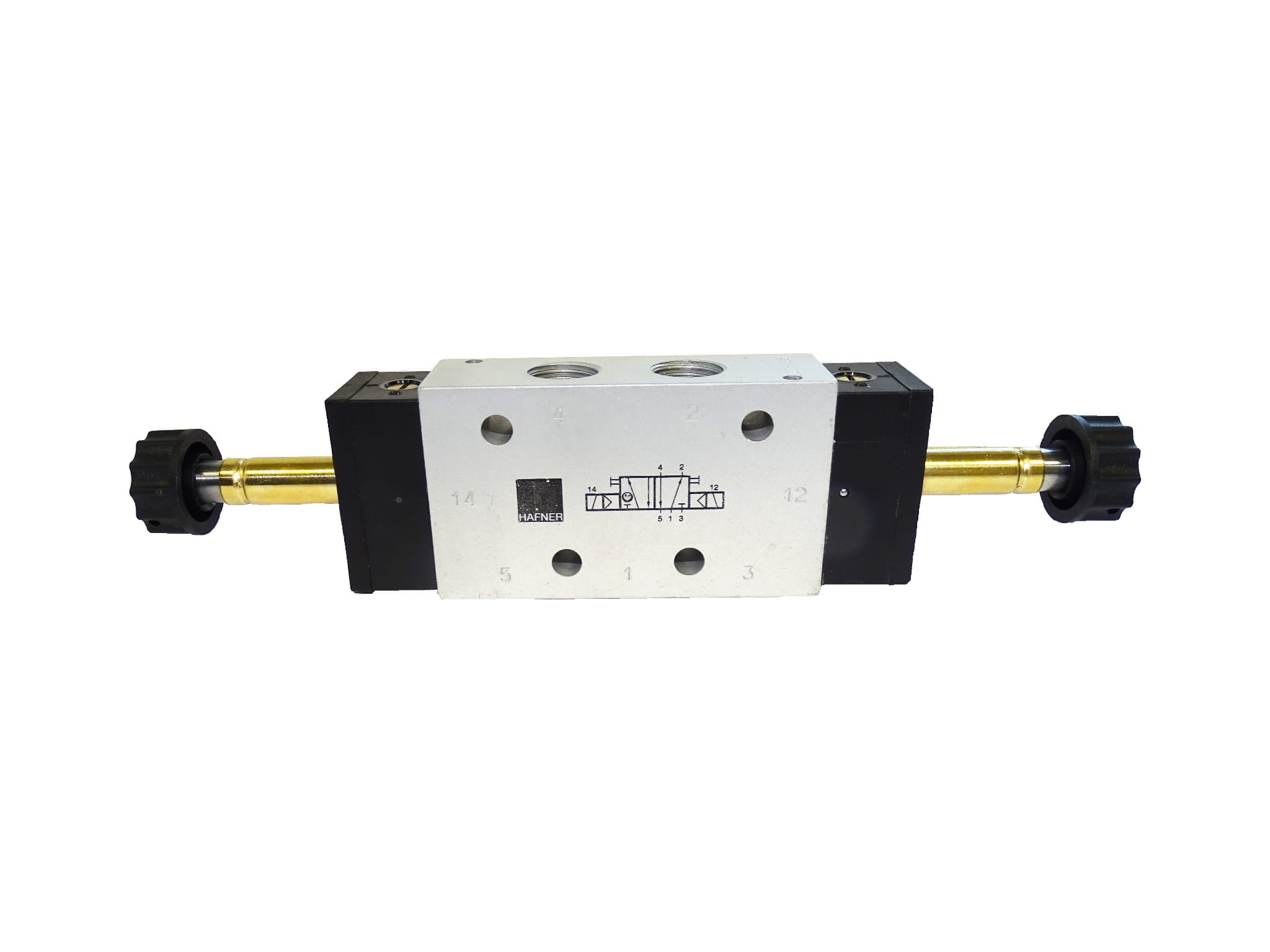

elektrozawor haf 52bst 53.jpg
  • promocja
Dostępność: duża ilość
Wysyłka w: 24-48 godzin
Cena brutto: 328,38 zł

Cena regularna: 386,33 zł

328.38
Najniższa cena z 30 dni przed obniżką: 328,38 zł
Cena netto: 266,98 zł

Cena regularna: 314,09 zł

Najniższa cena z 30 dni przed obniżką: 266,98 zł
ilość szt.
Zyskujesz 109 pkt [?]

towar niedostępny

dodaj do przechowalni
* - Pole wymagane
Producent: Hafner
Kod produktu: MH 520 501G

Opis

Dane techniczne:


funkcje zaworów: 5/2 bistabilny
materiał korpusu: aluminium
materiał suwaka: aluminium
materiał uszczelnień: NBR
ciśnienie pracy: 1.5-10 bar
sugerowana klasa powietrza:
4
temperatura pracy:
-10/+60 °C
przepływy: 1/8"-650l/min , 1/4"-1250l/min , 3/8"- 2250l/min , 1/2"-3000l/min , 3/4"-6000l/min

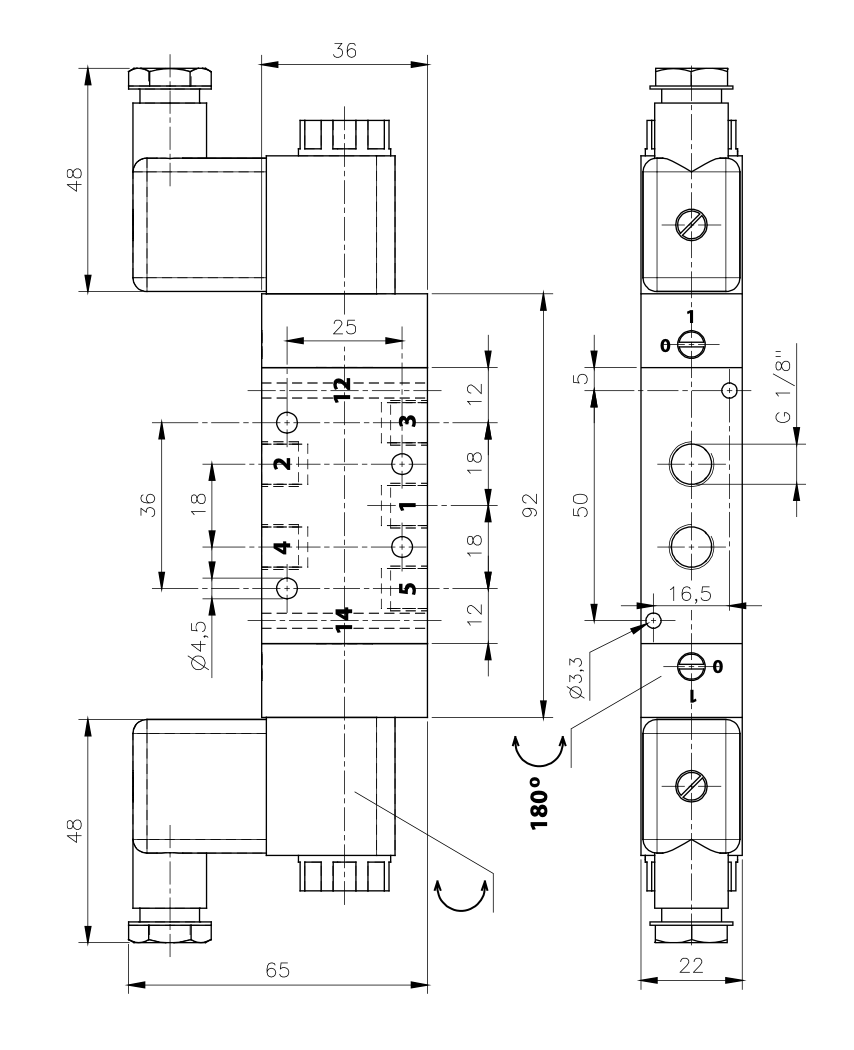

schemat działania:

montaż wyspowy: tak - wyspa modułowa



MH 520-501-G – Elektrozawór 5/2 bistabilny G1/8” – pełna kontrola nad ruchem pneumatycznym

Opis ogólny

Elektrozawór MH 520-501-G to wysokiej klasy zawór sterowany elektromagnetycznie, zaprojektowany do zastosowań w przemysłowych instalacjach pneumatycznych. Jest to model 5/2 bistabilny, wyposażony w standardowe przyłącze gwintowane G1/8”, co zapewnia uniwersalność i łatwą integrację z szeroką gamą komponentów systemów automatyki.

Bistabilna konstrukcja zaworu umożliwia trwałe przełączanie między dwoma pozycjami roboczymi – stan zaworu zmienia się po każdorazowym podaniu impulsu elektrycznego i utrzymuje tę pozycję bez potrzeby ciągłego zasilania. To rozwiązanie idealne do aplikacji, w których niezbędne jest zachowanie aktualnego stanu zaworu nawet w przypadku zaniku napięcia.


Budowa i sposób działania

MH 520-501-G to zawór typu 5-drogowy, 2-pozycyjny (5/2). Posiada pięć portów:

  • 1 (P) – dopływ sprężonego powietrza,

  • 2 (A) i 4 (B) – porty robocze,

  • 3 (R) i 5 (S) – odpowietrzenia.

Zawór ten oferuje dwie stabilne pozycje robocze, kontrolowane niezależnie przez dwa elektromagnesy. Po podaniu impulsu na jedną cewkę zawór zmienia pozycję i utrzymuje ją aż do momentu aktywacji drugiej cewki, co pozwala na zachowanie stanu nawet po zaniku napięcia zasilającego. Taka konstrukcja doskonale sprawdza się w aplikacjach, w których nie można dopuścić do powrotu zaworu do pozycji wyjściowej po odłączeniu zasilania.


Dane techniczne

Parametr Wartość
Model MH 520-501-G
Typ zaworu 5/2 bistabilny
Rodzaj sterowania Elektromagnetyczne (cewki)
Gwint przyłączeniowy G1/8” (BSPP)
Medium robocze Sprężone powietrze, filtrowane (z lub bez smarowania)
Ciśnienie robocze od 1,5 do 10 bar
Zakres temperatury pracy od -5°C do +50°C
Czas reakcji < 20 ms
Materiał korpusu Aluminium
Rodzaj montażu Bezpośredni lub na płycie
Liczba cewek 2 (każda odpowiada za jedną pozycję)
Zasilanie cewek Dostępne cewki: 12 VDC, 24 VDC, 24 VAC, 230 VAC

Zalety zastosowania zaworu MH 520-501-G

Zachowanie pozycji po zaniku zasilania

Bistabilna konstrukcja sprawia, że zawór utrzymuje swoją pozycję nawet w przypadku utraty napięcia. To kluczowa cecha w aplikacjach wymagających bezpieczeństwa działania lub utrzymania procesu bez dodatkowego zasilania.

Energooszczędność

Brak konieczności stałego zasilania jednej cewki wpływa korzystnie na redukcję zużycia energii, szczególnie przy dużej liczbie zaworów w systemie.

Szybki czas reakcji

MH 520-501-G osiąga czasy przełączania poniżej 20 ms, co umożliwia zastosowanie go w dynamicznych procesach technologicznych, gdzie precyzja i prędkość są istotne.

Solidna konstrukcja

Korpus wykonany z lekkiego aluminium zapewnia trwałość, odporność na warunki przemysłowe i niewielką masę. To ważne w instalacjach modułowych i mobilnych.

Uniwersalne zastosowanie

Dzięki gwintowi G1/8” i standardowym wymiarom zawór można łatwo zintegrować z instalacjami wyposażonymi w rozdzielacze, siłowniki czy elektropneumatyczne układy sterujące.


Typowe zastosowania

Elektrozawór MH 520-501-G znajduje zastosowanie w wielu branżach przemysłowych:

  • Przemysł maszynowy – sterowanie siłownikami w prasach, chwytakach, podnośnikach pneumatycznych,

  • Automatyka procesowa – przełączanie torów medium w systemach zaworowych,

  • Robotyka przemysłowa – stabilne sterowanie elementami ruchomymi bez utraty pozycji,

  • Systemy magazynowe i logistyczne – kierowanie ruchem podajników, sorterów,

  • Przemysł spożywczy i chemiczny – sterowanie zaworami w strefach z ograniczonym dostępem,

  • Układy bezpieczeństwa – tam, gdzie konieczne jest utrzymanie stanu po odcięciu zasilania.


Warunki eksploatacji

Aby zapewnić niezawodne działanie zaworu MH 520-501-G, należy:

  • stosować przefiltrowane sprężone powietrze (min. 40 μm),

  • dobrać cewki zgodnie z napięciem systemowym (np. 24 VDC, 230 VAC),

  • unikać pracy poza zakresem ciśnienia roboczego (1,5–10 bar),

  • zapewnić odpowiednią ochronę w środowiskach narażonych na wilgoć, pył czy wibracje.

Zawór może być montowany w dowolnej pozycji, jednak dla optymalnego działania zaleca się montaż poziomy.


Dlaczego warto kupić MH 520-501-G w PS Automatyka?

  • Produkty od sprawdzonych dostawców – oferujemy tylko certyfikowane i fabrycznie nowe komponenty automatyki.

  • Dostępność z magazynu i szybka wysyłka – większość zaworów dostępna jest od ręki.

  • Wsparcie techniczne – doradzimy w zakresie doboru zaworów, zasilania, sterowania i integracji.

  • Oferty dla firm – atrakcyjne warunki współpracy dla integratorów, serwisów i producentów maszyn.

  • Dokumentacja i faktury VAT – wszystkie zakupy potwierdzone fakturą, możliwość dołączenia kart katalogowych i certyfikatów.


FAQ – Najczęściej zadawane pytania

1. Czym różni się zawór bistabilny od monostabilnego?

Zawór bistabilny ma dwie stabilne pozycje robocze i utrzymuje je bez stałego zasilania. Monostabilny wraca do pozycji domyślnej po odcięciu napięcia. Bistabilny zawór MH 520-501-G sprawdzi się w aplikacjach, w których wymagana jest stałość pozycji bez zużycia energii.

2. Czy zawór może pracować bez smarowania powietrza?

Tak. Zawór jest przystosowany do pracy zarówno ze smarowanym, jak i suchym sprężonym powietrzem. Wybór trybu pracy należy zachować konsekwentnie przez cały okres użytkowania.

3. Jak dobrać napięcie zasilania do zaworu?

MH 520-501-G można wyposażyć w cewki 12 VDC, 24 VDC, 24 VAC, 110 VAC i 230 VAC. Wybór napięcia zależy od parametrów systemu sterowania – warto skonsultować się z technikiem PS Automatyka w przypadku jeśli nie mają Państwo określonego parametru.

4. Czy zawór może być stosowany w systemach bezpieczeństwa?

Tak, pod warunkiem odpowiedniego zaprojektowania układu. Bistabilność pozwala na zachowanie ostatniego przełączonego stanu, co w niektórych systemach jest pożądane w przypadku awarii.

5. Czy mogę zamontować zawór na szynie lub w szafie sterowniczej?

Tak. Dzięki kompaktowej budowie i opcji montażu na płytach bazowych, zawór MH 520-501-G nadaje się do integracji w szafach, panelach i modułowych systemach rozdzielczych.


Podsumowanie

MH 520-501-G to niezawodny elektrozawór 5/2 bistabilny G1/8”, który dzięki swojej konstrukcji doskonale sprawdza się w systemach wymagających stabilnego sterowania ruchem siłowników pneumatycznych. Utrzymanie pozycji po zaniku zasilania, szybkie przełączanie i energooszczędność czynią go idealnym rozwiązaniem dla nowoczesnych układów automatyki.

Zamów teraz w PS Automatyka – zapewniamy profesjonalne wsparcie, dostępność z magazynu i atrakcyjne ceny.

Masz dodatkowe pytania? Zadzwoń do nas,
chętnie doradzimy Ci w doborze odpowiedniego produktu.

58 380 18 08
