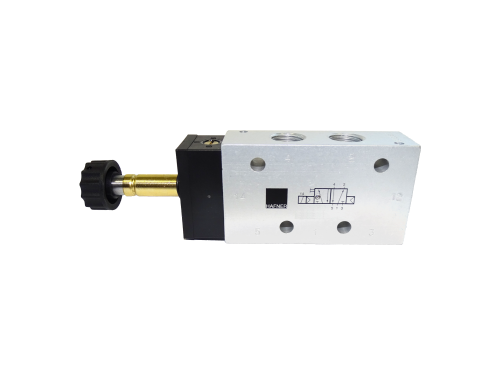

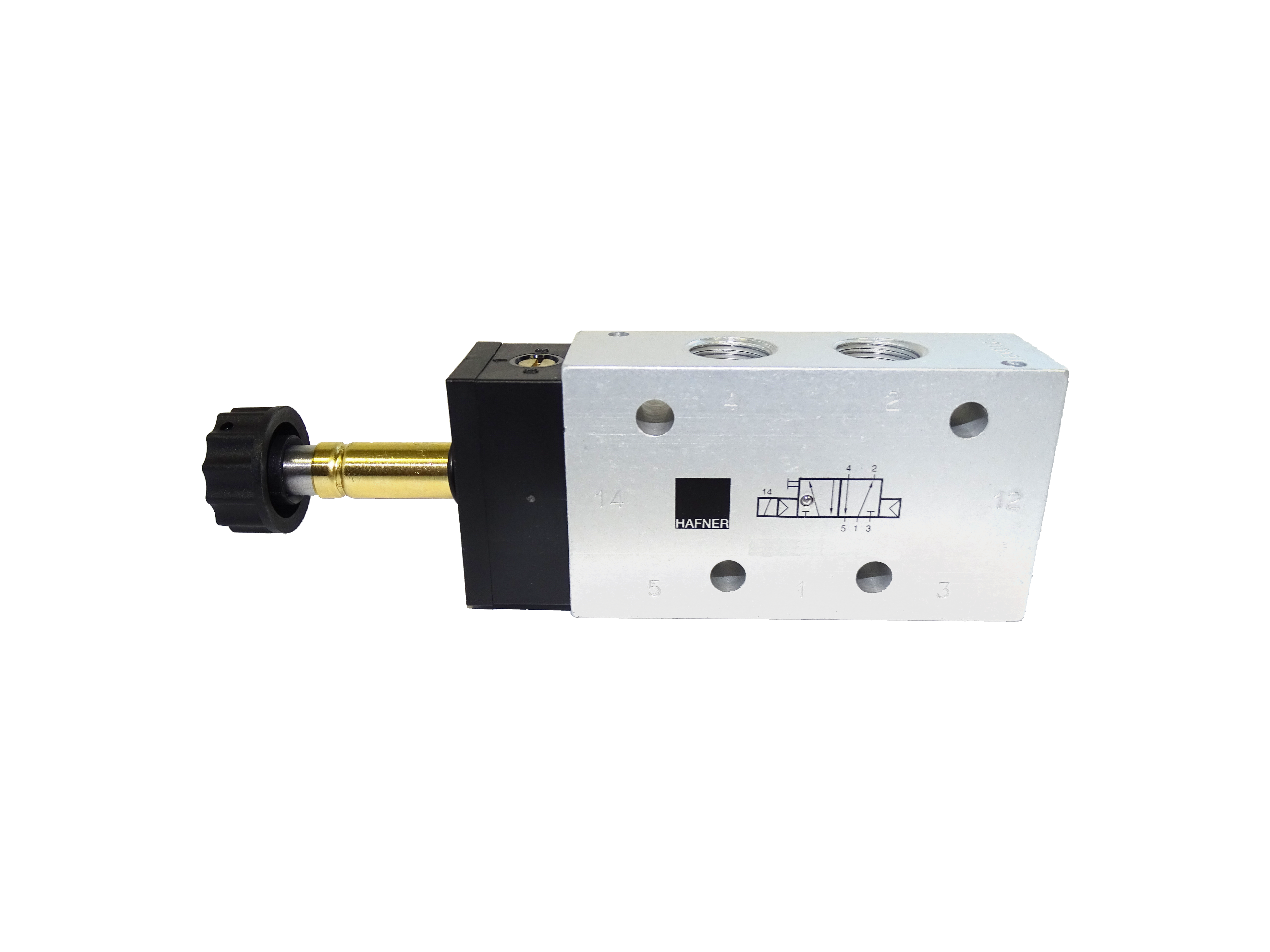

MH 511 501 G Elektrozawór 5/2 monostabilny 1/8"

Elektrozawór Hafner MH 511501G

Dane techniczne:

funkcje zaworów: 5/2 monostabilny
materiał korpusu: aluminium
materiał suwaka: aluminium
materiał uszczelnień: NBR
ciśnienie pracy: 1.5-10 bar
sugerowana klasa powietrza: 4
temperatura pracy: -10/+60 °C
montaż wyspowy: tak - wyspa modułowa
przepływy: 1/8"-650l/min , 1/4"-1250l/min , 3/8"- 2250l/min , 1/2"-3000l/min , 3/4"-6000l/min
realizacja powrotu: ciśnienie własne i sprężyna
schemat działania:

MH 511-501-G – Elektrozawór 5/2 monostabilny 1/8” – niezawodne sterowanie siłownikami pneumatycznymi

Opis ogólny

Elektrozawór MH 511-501-G to solidny i precyzyjny element sterujący przeznaczony do automatyzacji procesów przemysłowych z wykorzystaniem sprężonego powietrza. Jest to zawór typu 5/2 w wersji monostabilnej, wyposażony w przyłącza gwintowane G1/8”. Dzięki swojej kompaktowej budowie, szybkiemu czasowi reakcji oraz dużej niezawodności znajduje zastosowanie w wielu gałęziach przemysłu – od produkcji i pakowania, przez montaż, aż po systemy transportowe.

Zawór działa na zasadzie sterowania elektromagnetycznego – impuls elektryczny aktywuje pozycję roboczą, natomiast po jego zaniku zawór powraca do pozycji wyjściowej dzięki wbudowanej sprężynie powrotnej. Takie rozwiązanie zapewnia bezpieczeństwo i automatyczne „zerowanie” systemu po utracie zasilania.

Budowa i zasada działania

Zawór 5/2 monostabilny oznacza, że posiada:

• 5 portów przyłączeniowych:

  • 1 (P) – zasilanie powietrzem,

  • 2 (A) i 4 (B) – wyjścia robocze do siłownika dwustronnego działania,

  • 3 (R) i 5 (S) – odpowietrzenia,

• 2 pozycje robocze:

  • pozycję spoczynkową (domyślną),

  • pozycję aktywną (uruchamianą przez elektromagnes).

MH 511-501-G steruje przepływem sprężonego powietrza, umożliwiając precyzyjne sterowanie ruchem siłownika w obu kierunkach. Powrót do pozycji spoczynkowej następuje automatycznie po ustaniu sygnału elektrycznego.

Cechy techniczne

Zalety stosowania MH 511-501-G

Niezawodność działania

Zawór zaprojektowany jest z myślą o wieloletniej, bezawaryjnej eksploatacji w wymagających środowiskach przemysłowych. Dzięki wykorzystaniu trwałych materiałów i precyzyjnej technologii produkcji, MH 511-501-G spełnia najwyższe standardy jakości.

Szybka reakcja

Czas przełączania wynoszący poniżej 20 milisekund pozwala na zastosowanie zaworu w dynamicznych procesach automatyki, gdzie istotna jest synchronizacja i tempo działania układów.

Konstrukcja monostabilna

W przypadku zaniku napięcia, zawór samoczynnie wraca do pozycji bezpiecznej. Rozwiązanie to znajduje zastosowanie w systemach, gdzie bezpieczeństwo ludzi i maszyn jest priorytetem.

Prosty montaż i obsługa

Dzięki standardowemu gwintowi G1/8” montaż zaworu jest szybki i intuicyjny. Zawór może być również zainstalowany na modułowej płycie montażowej, co upraszcza integrację w szafach sterowniczych i zespołach zaworowych.

Zastosowanie elektrozaworu MH 511-501-G

Zawór MH 511-501-G to uniwersalne rozwiązanie w zakresie sterowania ruchem siłowników pneumatycznych. Jego kompaktowa budowa, szybkie przełączanie i niezawodność sprawiają, że jest chętnie stosowany w aplikacjach takich jak:

• Sterowanie chwytakami i podajnikami w robotyce przemysłowej,

• Maszyny pakujące i urządzenia sortujące,

• Systemy transportu liniowego w automatyce montażowej,

• Instalacje w przemyśle spożywczym i farmaceutycznym (przy odpowiednim doborze elementów kontaktujących się z medium),

• Sterowanie procesami w przemyśle chemicznym i kosmetycznym,

• Systemy testowe i laboratoryjne.

Dzięki swojej elastyczności i kompatybilności z popularnymi standardami, zawór ten można łatwo integrować z PLC, sterownikami logicznymi oraz innymi elementami systemów automatyki.

Warunki pracy i eksploatacji

Aby zapewnić długotrwałą i bezproblemową eksploatację zaworu MH 511-501-G, należy spełnić następujące warunki:

• Sprężone powietrze powinno być filtrowane (zalecana dokładność filtra: 40 μm),

• Dopuszczalne jest smarowanie powietrza (nieobowiązkowe)

• Nie przekraczać zalecanego zakresu ciśnienia i temperatury,

• Regularnie kontrolować szczelność i czystość układu.

Zawór jest przystosowany do pracy zarówno w aplikacjach wymagających wysokiej częstotliwości cykli, jak i w układach o niższej dynamice.

Dlaczego warto kupić elektrozawór MH 511-501-G w PS Automatyka?

Sprawdzone źródło dostaw

Jako bezpośredni dystrybutor komponentów automatyki przemysłowej, PS Automatyka oferuje produkty pochodzące wyłącznie od certyfikowanych producentów.

Szybka wysyłka z magazynu

Większość produktów dostępna jest od ręki – zapewniamy ekspresową realizację zamówień oraz wsparcie posprzedażowe.

Doradztwo techniczne

Nasi eksperci pomogą dobrać odpowiedni zawór oraz skonfigurować cały układ pneumatyczny zgodnie z wymaganiami danej aplikacji.

Atrakcyjne ceny dla przemysłu

Oferujemy konkurencyjne ceny dla firm produkcyjnych, integratorów automatyki oraz klientów indywidualnych.

Podsumowanie

Elektrozawór MH 511-501-G to profesjonalny komponent dedykowany do sterowania siłownikami pneumatycznymi w aplikacjach przemysłowych. Monostabilne działanie, gwint G1/8”, wysoka jakość wykonania, krótki czas przełączania oraz łatwość montażu czynią go optymalnym wyborem dla inżynierów automatyków, konstruktorów maszyn i integratorów systemów.

Zamów teraz elektrozawór MH 511-501-G w sklepie PS Automatyka i zyskaj dostęp do niezawodnych rozwiązań dla nowoczesnych instalacji pneumatycznych.
