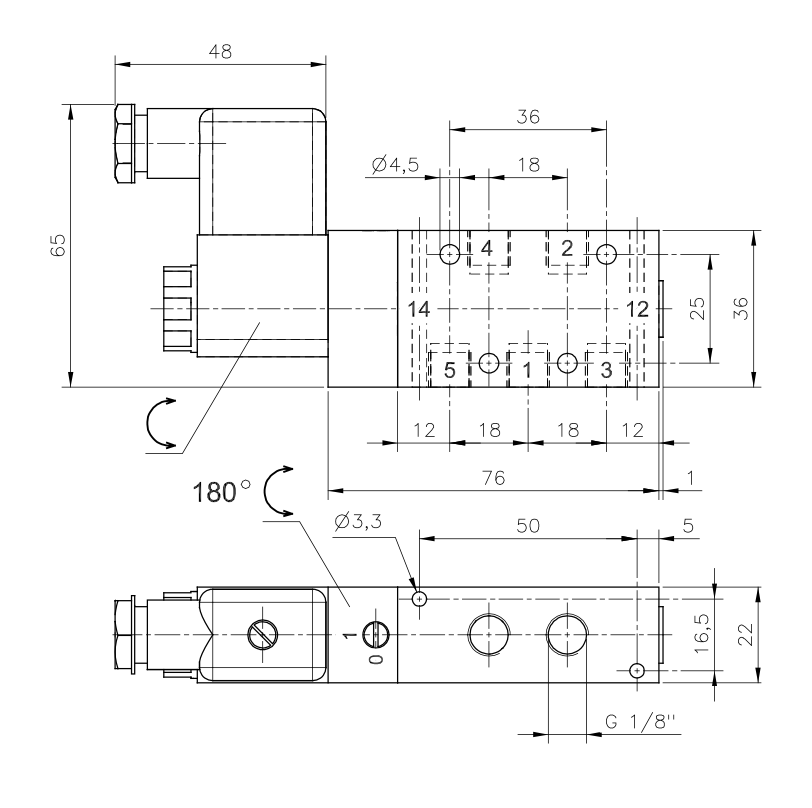

MH 510 501 G Elektrozawór 5/2 monostabilny 1/8"

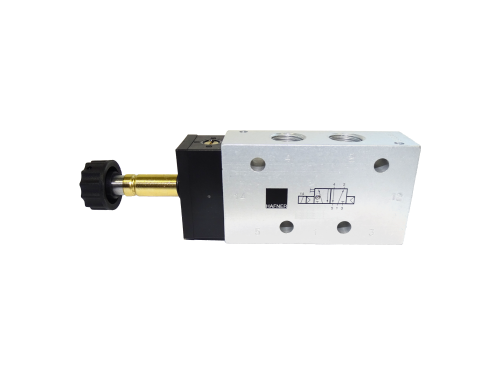

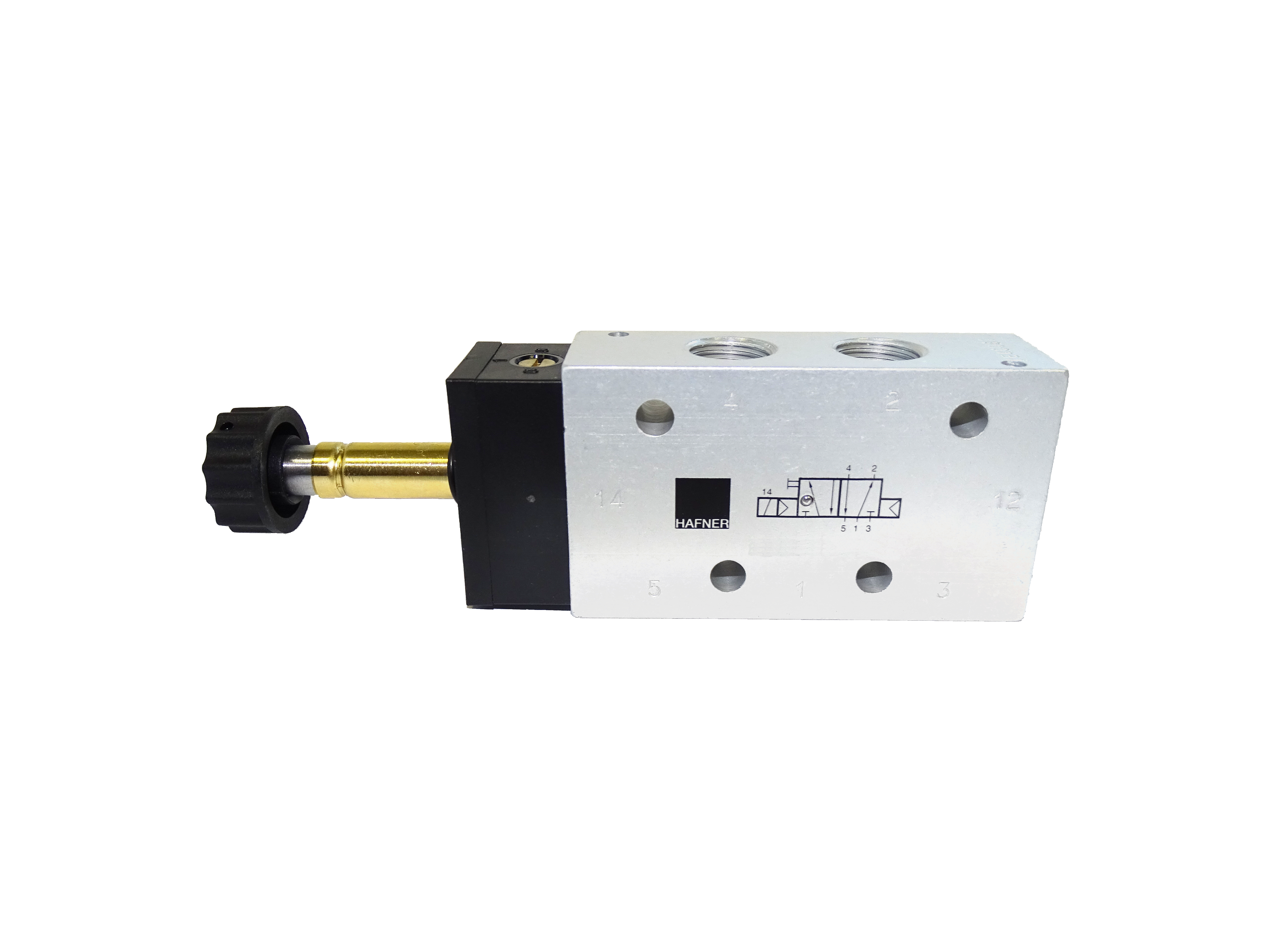

Elektrozawór Hafner MH 510501G

Dane techniczne:

funkcje zaworów: 5/2 monostabilny
materiał korpusu: aluminium
materiał suwaka: aluminium
materiał uszczelnień: NBR
ciśnienie pracy: 1.5-10 bar
sugerowana klasa powietrza: 4
temperatura pracy: -10/+60 °C
montaż wyspowy: tak - wyspa modułowa
przepływy: 1/8"-650l/min , 1/4"-1250l/min , 3/8"- 2250l/min , 1/2"-3000l/min , 3/4"-6000l/min
schemat działania:

MH 510-501-G – Elektrozawór 5/2 monostabilny 1/8" – niezawodne sterowanie ruchem pneumatycznym

Opis ogólny produktu

Elektrozawór MH 510-501-G to wysokiej jakości, pneumatyczny zawór sterowany elektromagnetycznie, przystosowany do pracy w systemach automatyki przemysłowej. Jest to zawór typu 5/2 monostabilny z gwintem przyłączeniowym 1/8 cala, przeznaczony do sterowania siłownikami dwustronnego działania. Dzięki swojej precyzji działania, trwałości i kompaktowej budowie, model ten jest szeroko stosowany w maszynach przemysłowych, urządzeniach montażowych, aplikacjach transportu pneumatycznego oraz systemach sterowania ruchem.

Budowa i zasada działania

Zawór MH 510-501-G to zawór 5-drogowy, 2-pozycyjny (5/2) w wersji monostabilnej, co oznacza, że posiada jedno stabilne położenie (spoczynkowe) i drugie – aktywowane impulsem elektrycznym. Po zaniku zasilania elektromagnesu zawór automatycznie wraca do pozycji wyjściowej za pomocą sprężyny powrotnej.

Schemat 5/2 oznacza pięć portów:

• 1 (P) – zasilanie powietrzem,

• 2 (A) i 4 (B) – wyjścia do siłownika,

• 3 (R) i 5 (S) – odpowietrzenia.

Zawór pozwala na precyzyjne sterowanie ruchem tłoka w obu kierunkach, co czyni go idealnym rozwiązaniem w automatyce liniowej.

Najważniejsze cechy i zalety

Monostabilna konstrukcja z powrotem

Po ustaniu sygnału elektrycznego zawór automatycznie wraca do pozycji wyjściowej. Jest to idealne rozwiązanie w systemach, gdzie istotne jest bezpieczeństwo i automatyczne zerowanie pozycji po awarii zasilania elektrycznego.

Gwinty przyłączeniowe 1/8”

Standardowe przyłącza umożliwiają szybki montaż w typowych instalacjach pneumatycznych. Zawór można łatwo zintegrować z istniejącą infrastrukturą bez konieczności stosowania specjalnych adapterów.

Wysoka jakość wykonania

Korpus zaworu wykonany z aluminium zapewnia trwałość i odporność na korozję. Uszczelnienia wykonane z materiałów odpornych na zużycie gwarantują szczelność oraz długą żywotność.

Krótki czas przełączania

Czas reakcji zaworu wynosi zaledwie kilka milisekund, co pozwala na zastosowanie go w szybkich cyklach pracy oraz w systemach o wysokiej dynamice.

Kompaktowa obudowa

Małe wymiary zaworu umożliwiają jego zastosowanie w urządzeniach o ograniczonej przestrzeni montażowej. Jest to kluczowa cecha w budowie maszyn kompaktowych oraz systemów modułowych.

Uniwersalne zastosowanie

Zawór znajduje zastosowanie w różnorodnych branżach, w tym:

• automatyce montażowej,

• robotyce,

• pakowaniu i etykietowaniu,

• logistyce i magazynowaniu,

• przemyśle spożywczym i chemicznym (w wersjach kompatybilnych z wymaganiami higienicznymi).

Specyfikacja techniczna

Zastosowanie w praktyce

Elektrozawór MH 510-501-G sprawdza się w instalacjach, gdzie istotne jest szybkie i niezawodne przełączanie kierunku przepływu powietrza. Typowe aplikacje to:

• Sterowanie siłownikami pneumatycznymi – zawór pozwala na sterowanie ruchem tłoka w obu kierunkach za pomocą jednego elementu.

• Systemy bezpieczeństwa – zawór automatycznie wraca do pozycji neutralnej po zaniku napięcia, co zwiększa bezpieczeństwo systemu.

• Maszyny CNC i roboty przemysłowe – stosowany do sterowania chwytakami, podajnikami i innymi elementami wykonawczymi.

• Przemysł spożywczy i farmaceutyczny – w aplikacjach wymagających szybkiego działania i dużej powtarzalności cykli.

Montaż i eksploatacja

Zawór MH 510-501-G można montować bezpośrednio w szafach sterowniczych lub na konstrukcji maszyn, przy zachowaniu odpowiedniej filtracji i smarowania sprężonego powietrza. Zaleca się stosowanie filtrów o dokładności co najmniej 40 µm, aby zapobiec przedostawaniu się zanieczyszczeń do wnętrza zaworu.

Dzięki standardowemu przyłączu elektrycznemu oraz możliwości wymiany cewki, zawór może być łatwo serwisowany bez konieczności demontażu całego układu.

Dlaczego warto kupić u PS Automatyka?

• Sprawdzona jakość produktów: Oferujemy wyłącznie zawory od renomowanych producentów, spełniające normy jakości i bezpieczeństwa.

• Szybka dostawa z magazynu: Towary dostępne od ręki, realizacja wysyłki nawet w 24h.

• Wsparcie techniczne: Pomagamy w doborze zaworów oraz konfiguracji układów pneumatycznych.

• Korzystne ceny: Oferujemy konkurencyjne ceny zarówno dla klientów detalicznych, jak i przemysłowych.

• Możliwość zakupów online: Bezpieczne płatności, szybkie zamówienia i pełna dostępność specyfikacji technicznych.

Podsumowanie

Elektrozawór MH 510-501-G to kompaktowy, niezawodny i wydajny element sterujący w nowoczesnych układach pneumatycznych. Jego monostabilna konstrukcja, precyzyjne wykonanie oraz łatwość montażu sprawiają, że jest to rozwiązanie dedykowane dla wymagających aplikacji przemysłowych, gdzie liczy się bezpieczeństwo, szybkość działania i trwałość.

Jeśli szukasz elektrozaworu 5/2, który sprawdzi się w każdych warunkach – MH 510-501-G to trafny wybór. Zamów już dziś w sklepie PS Automatyka i postaw na sprawdzone komponenty dla Twojej instalacji.
