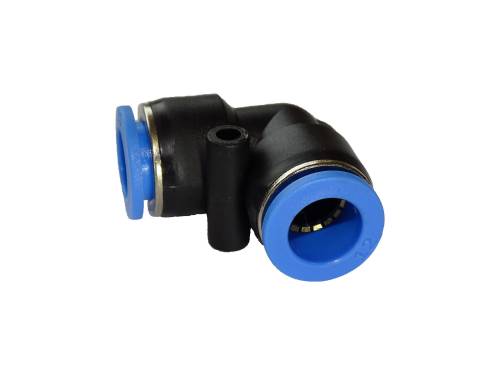

Łącznik kątowy wtykowy- 6mm

Parametry techniczne:

Łącznik kątowy wtykowy 6 mm – kolanko do przewodów pneumatycznych

Łącznik kątowy wtykowy 6 mm to kompaktowa złączka pneumatyczna przeznaczona do łączenia dwóch przewodów o średnicy zewnętrznej 6 mm pod kątem 90°. Konstrukcja kątowa umożliwia wygodną zmianę kierunku prowadzenia instalacji bez konieczności mocnego wyginania przewodu, co jest szczególnie istotne w maszynach i urządzeniach, gdzie dostępna przestrzeń montażowa jest ograniczona.

Zastosowany system wtykowy pozwala szybko wykonać połączenie bez używania kluczy lub innych narzędzi. Prawidłowo przygotowany przewód należy wsunąć do oporu w złączkę, gdzie zostaje automatycznie zamocowany przez mechanizm zaciskowy.

Łącznik może pracować ze sprężonym powietrzem, gazami neutralnymi, podciśnieniem oraz wodą, dlatego znajduje szerokie zastosowanie w pneumatyce przemysłowej, automatyce oraz instalacjach pomocniczych maszyn.

Parametry techniczne

• typ: łącznik kątowy wtykowy tworzywowy,

• średnica zewnętrzna przewodu: 6 mm,

• materiał korpusu: PA66,

• materiał pierścienia: PA66,

• elementy zaciskowe: mosiądz niklowany,

• materiał uszczelnienia: NBR,

• medium: sprężone powietrze, gazy neutralne, podciśnienie, woda,

• ciśnienie robocze: od -0,95 do 12 bar,

• temperatura pracy: od -20°C do +75°C,

• kod produktu: LK-06.

Złączka kątowa 6 mm do pneumatyki

W instalacji pneumatycznej odpowiednie prowadzenie przewodów ma wpływ nie tylko na estetykę montażu, ale również na niezawodność całego układu. Zbyt mocne wygięcie przewodu może prowadzić do zmniejszenia jego przekroju wewnętrznego, pogorszenia przepływu sprężonego powietrza lub przyspieszonego zużycia przewodu.

Kolanko pneumatyczne 6 mm umożliwia zmianę kierunku przewodu o 90° bez wykonywania ciasnego łuku. Dzięki temu instalację można prowadzić bliżej elementów konstrukcyjnych maszyny, profili aluminiowych, płyt montażowych lub ścian szaf sterowniczych.

Rozwiązanie sprawdza się szczególnie wtedy, gdy dwa odcinki przewodu 6 mm muszą zostać połączone pod kątem prostym.

Budowa łącznika kątowego 6 mm

Korpus oraz pierścień zwalniający wykonano z tworzywa PA66, które jest powszechnie stosowane w elementach pneumatyki ze względu na niewielką masę i dobre właściwości mechaniczne.

Za stabilne utrzymanie przewodu odpowiadają elementy zaciskowe wykonane z mosiądzu niklowanego. Uszczelnienie NBR zapewnia szczelność połączenia w zakresie parametrów roboczych przewidzianych dla złączki.

Połączenie tych materiałów pozwala uzyskać lekką, kompaktową i funkcjonalną złączkę przeznaczoną do typowych instalacji przemysłowych.

Gdzie stosuje się łącznik kątowy wtykowy 6 mm?

Złączka może być wykorzystywana w instalacjach sprężonego powietrza oraz układach automatyki maszynowej. Typowe zastosowania obejmują między innymi:

• instalacje pneumatyczne maszyn i urządzeń,

• układy sterowania pneumatycznego,

• połączenia siłowników pneumatycznych,

• elektrozawory i zawory pneumatyczne,

• wyspy zaworowe,

• chwytaki pneumatyczne,

• urządzenia pakujące i produkcyjne,

• stanowiska montażowe,

• instalacje wykorzystujące podciśnienie,

• kompaktowe układy pneumatyczne o ograniczonej przestrzeni montażowej.

Łącznik może być również stosowany przy modernizacji istniejących instalacji, gdy konieczna jest zmiana sposobu prowadzenia przewodu bez przebudowy większej części układu.

Szybki montaż przewodu 6 mm

Jedną z największych zalet złączek wtykowych jest prostota montażu. Przewód należy przyciąć prostopadle do jego osi, tak aby krawędź była równa i pozbawiona uszkodzeń. Następnie przewód należy wsunąć do oporu w gniazdo złączki.

Mechanizm zaciskowy automatycznie stabilizuje przewód, natomiast uszczelnienie odpowiada za szczelność połączenia.

Nie ma potrzeby stosowania dodatkowych nakrętek, obejm ani narzędzi montażowych.

Łatwy demontaż podczas serwisu

W przypadku konieczności wymiany przewodu lub przebudowy instalacji połączenie można szybko rozłączyć. Po całkowitym usunięciu ciśnienia z instalacji należy docisnąć pierścień zwalniający i jednocześnie wysunąć przewód.

Takie rozwiązanie znacznie ułatwia okresowe prace serwisowe oraz modernizację układów pneumatycznych.

Łącznik kątowy czy prosty – kiedy zastosować kolanko?

Złączka prosta jest odpowiednia wtedy, gdy dwa przewody mają być prowadzone w jednej osi. Łącznik kątowy 6 mmwarto zastosować, gdy przewód musi zmienić kierunek o 90°.

Kolanko jest szczególnie przydatne w niewielkiej przestrzeni, ponieważ pozwala uniknąć wykonywania dużego łuku przewodem. Instalacja może być dzięki temu bardziej kompaktowa i uporządkowana.

Dlaczego warto zastosować łącznik wtykowy 6 mm?

Zastosowanie złączki wtykowej pozwala skrócić czas wykonywania instalacji i upraszcza późniejsze czynności serwisowe. Brak połączenia gwintowanego pomiędzy przewodami oznacza również mniejszą liczbę elementów potrzebnych do wykonania zmiany kierunku instalacji.

Łącznik kątowy wtykowy 6 mm jest dobrym wyborem do profesjonalnych instalacji pneumatycznych, w których wymagane jest szybkie połączenie dwóch przewodów, kompaktowa konstrukcja oraz możliwość prowadzenia instalacji pod kątem prostym.

FAQ – najczęściej zadawane pytania

Do czego służy łącznik kątowy wtykowy 6 mm?
Łącznik umożliwia połączenie dwóch przewodów pneumatycznych o średnicy zewnętrznej 6 mm pod kątem 90°. Stosuje się go przede wszystkim do zmiany kierunku prowadzenia instalacji.

Czy oznaczenie 6 mm dotyczy średnicy wewnętrznej przewodu?
Nie. W złączkach wtykowych wartość 6 mm oznacza średnicę zewnętrzną przewodu.

Czy złączka pasuje do przewodu PU 6/4 mm?
Tak. Przewód PU 6/4 mm ma średnicę zewnętrzną 6 mm, dlatego jest odpowiedni do tej złączki.

Jakie jest maksymalne ciśnienie robocze łącznika?
Maksymalne ciśnienie robocze wynosi 12 bar.

Czy złączka może pracować z podciśnieniem?
Tak. Zakres pracy obejmuje podciśnienie do -0,95 bar.

Jaki jest zakres temperatury pracy?
Łącznik może pracować w temperaturze od -20°C do +75°C.

Z jakiego materiału wykonana jest złączka?
Korpus i pierścień wykonane są z PA66, elementy zaciskowe z mosiądzu niklowanego, natomiast uszczelnienie wykonano z NBR.

Czy złączkę można stosować do wody?
Tak. Wśród dopuszczonych mediów znajduje się również woda, przy zachowaniu parametrów ciśnienia i temperatury określonych dla produktu.

Czy montaż przewodu wymaga użycia narzędzi?
Nie. System wtykowy umożliwia montaż bez narzędzi. Przewód należy prawidłowo przyciąć i wsunąć do oporu w złączkę.

Czy przewód można później wyjąć?
Tak. Po odłączeniu instalacji od ciśnienia należy nacisnąć pierścień zwalniający, a następnie wysunąć przewód.

Dlaczego lepiej zastosować kolanko zamiast mocno wyginać przewód?
Złączka kątowa pozwala uniknąć zbyt małego promienia gięcia przewodu. Ogranicza to ryzyko jego załamania, zmniejszenia przekroju przepływu oraz nieprawidłowego prowadzenia instalacji.

Gdzie najczęściej wykorzystuje się złączki kątowe 6 mm?
Stosowane są przede wszystkim w maszynach przemysłowych, automatyce, układach sterowania, przy siłownikach, zaworach, elektrozaworach oraz wyspach zaworowych.

Czy łącznik nadaje się do instalacji sprężonego powietrza?
Tak. Sprężone powietrze jest jednym z podstawowych mediów przeznaczonych dla tej złączki.

Kod produktu: LK-06
