Łącznik kątowy skręcany- 10x8mm

Parametry techniczne:

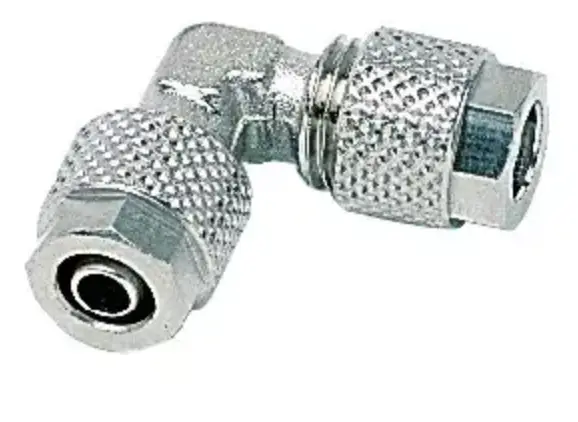

Łącznik kątowy skręcany 10×8 mm – metalowa złączka pneumatyczna

Łącznik kątowy skręcany 10×8 mm przeznaczony jest do trwałego łączenia dwóch przewodów o średnicy zewnętrznej 10 mm i wewnętrznej 8 mm pod kątem 90°. Konstrukcja skręcana zapewnia stabilne mechaniczne mocowanie przewodu i sprawdza się w instalacjach pneumatycznych, układach sprężonego powietrza oraz innych systemach przemysłowych.

Korpus oraz nakrętki wykonane są z mosiądzu niklowanego, dzięki czemu złączka charakteryzuje się wysoką wytrzymałością mechaniczną oraz dobrą odpornością na warunki typowe dla instalacji przemysłowych. Metalowa konstrukcja jest dobrym wyborem wszędzie tam, gdzie wymagane jest trwałe i pewne połączenie przewodów.

Kątowa forma łącznika umożliwia zmianę kierunku prowadzenia przewodu o 90°, ograniczając konieczność wykonywania ciasnych łuków i nadmiernego wyginania przewodu.

Parametry techniczne

• typ: łącznik kątowy skręcany,

• rozmiar przewodu: 10×8 mm,

• średnica zewnętrzna przewodu: 10 mm,

• średnica wewnętrzna przewodu: 8 mm,

• materiał korpusu: mosiądz niklowany,

• materiał nakrętki: mosiądz niklowany,

• zakres ciśnienia: od -0,95 do 16 bar,

• temperatura pracy: od -20°C do +75°C,

• medium: sprężone powietrze, podciśnienie, gazy neutralne, woda,

• kod produktu: LKS-10x8.

Złączka skręcana do przewodu 10×8 mm

W połączeniach skręcanych przewód mocowany jest mechanicznie za pomocą nakrętki. Takie rozwiązanie zapewnia stabilne osadzenie przewodu i jest często stosowane w profesjonalnych instalacjach pneumatycznych.

Wymiar 10×8 mm oznacza, że złączka jest przeznaczona do przewodu:

• o średnicy zewnętrznej 10 mm,

• o średnicy wewnętrznej 8 mm.

Przy doborze złączki skręcanej należy uwzględniać oba parametry przewodu. Jest to istotne, ponieważ przewody o tej samej średnicy zewnętrznej mogą różnić się grubością ścianki, a tym samym średnicą wewnętrzną.

Kątowe prowadzenie przewodu bez nadmiernego zaginania

Konstrukcja pod kątem 90° pozwala estetycznie i kompaktowo poprowadzić przewód w maszynie lub instalacji. Rozwiązanie jest szczególnie przydatne w miejscach, gdzie dostępna przestrzeń montażowa jest ograniczona.

Zamiast wykonywać ciasny łuk z przewodu, można zastosować łącznik kątowy 10×8 mm, który pozwala zmienić kierunek instalacji bez nadmiernego naprężania przewodu.

Ma to znaczenie szczególnie w maszynach, szafach technicznych oraz przy elementach konstrukcyjnych, gdzie przewody muszą być prowadzone blisko profili, płyt montażowych lub innych podzespołów.

Mosiądz niklowany – trwała konstrukcja złączki

Korpus oraz nakrętki wykonane z mosiądzu niklowanego zapewniają wysoką sztywność i trwałość mechaniczną. Niklowana powierzchnia poprawia właściwości eksploatacyjne złączki i ogranicza bezpośrednie oddziaływanie warunków środowiskowych na powierzchnię mosiądzu.

Metalowe złączki skręcane są szczególnie cenione w instalacjach, w których istotna jest odporność na obciążenia mechaniczne oraz możliwość wykonania stabilnego połączenia przewodu.

Zastosowanie łącznika kątowego skręcanego 10×8 mm

Złączka może być wykorzystywana między innymi w:

• instalacjach sprężonego powietrza,

• układach pneumatycznych maszyn,

• systemach automatyki przemysłowej,

• instalacjach podciśnieniowych,

• urządzeniach produkcyjnych,

• systemach wykorzystujących gazy neutralne,

• instalacjach wodnych pracujących w dopuszczalnym zakresie parametrów,

• modernizowanych i rozbudowywanych układach pneumatycznych.

Dzięki zakresowi ciśnienia od -0,95 do 16 bar produkt może być stosowany zarówno w klasycznych instalacjach nadciśnieniowych, jak i w układach wykorzystujących podciśnienie.

Jak prawidłowo zamontować przewód?

Przewód należy przyciąć równo i prostopadle do jego osi. Końcówka nie powinna być uszkodzona, rozwarstwiona ani zgnieciona.

Następnie przewód należy umieścić w złączce zgodnie z konstrukcją połączenia skręcanego i dokręcić nakrętkę w sposób zapewniający jego stabilne zamocowanie.

Podczas montażu należy zwrócić uwagę, aby przewód nie był nadmiernie naprężony. Przed rozpoczęciem jakichkolwiek prac montażowych lub serwisowych instalację należy całkowicie odłączyć od źródła ciśnienia.

Złączka skręcana czy wtykowa?

W złączkach wtykowych przewód zostaje zamocowany poprzez wsunięcie go do mechanizmu zaciskowego. W przypadku złączki skręcanej 10×8 mm mocowanie realizowane jest za pomocą nakrętki.

Rozwiązanie skręcane jest dobrym wyborem wtedy, gdy priorytetem jest solidne mechaniczne zamocowanie przewodu oraz metalowa konstrukcja całego połączenia.

Najważniejsze zalety łącznika 10×8 mm

• trwały korpus z mosiądzu niklowanego,

• metalowe nakrętki,

• stabilne mocowanie skręcane,

• prowadzenie przewodów pod kątem 90°,

• przystosowanie do przewodu 10×8 mm,

• praca przy ciśnieniu do 16 bar,

• możliwość zastosowania w podciśnieniu do -0,95 bar,

• zakres temperatur od -20°C do +75°C,

• zastosowanie ze sprężonym powietrzem, gazami neutralnymi oraz wodą.

Łącznik kątowy skręcany 10×8 mm to praktyczne rozwiązanie do instalacji przemysłowych wymagających solidnego połączenia przewodów oraz wygodnej zmiany kierunku ich prowadzenia.

FAQ – najczęściej zadawane pytania

Do jakiego przewodu pasuje łącznik?
Produkt przeznaczony jest do przewodu o wymiarach 10×8 mm.

Co dokładnie oznacza 10×8 mm?
Pierwszy wymiar oznacza średnicę zewnętrzną przewodu – 10 mm, natomiast drugi średnicę wewnętrzną – 8 mm.

Czy wystarczy sprawdzić tylko średnicę zewnętrzną przewodu?
Nie. W przypadku złączek skręcanych należy sprawdzić zarówno średnicę zewnętrzną, jak i wewnętrzną przewodu.

Czy jest to złączka wtykowa?
Nie. Jest to złączka skręcana, w której przewód mocowany jest za pomocą nakrętki.

Z jakiego materiału wykonany jest korpus?
Korpus złączki wykonany jest z mosiądzu niklowanego.

Z czego wykonane są nakrętki?
Nakrętki również wykonano z mosiądzu niklowanego.

Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze wynosi 16 bar.

Czy produkt nadaje się do instalacji podciśnieniowych?
Tak. Złączka może pracować przy podciśnieniu do -0,95 bar.

Jaka jest temperatura pracy?
Zakres temperatur pracy wynosi od -20°C do +75°C.

Jakie media można stosować?
Produkt może pracować ze sprężonym powietrzem, podciśnieniem, gazami neutralnymi oraz wodą, przy zachowaniu parametrów określonych dla złączki.

Po co stosować złączkę kątową?
Konstrukcja pod kątem 90° pozwala zmienić kierunek prowadzenia przewodu bez wykonywania ciasnego łuku, co ułatwia montaż w ograniczonej przestrzeni.

Czy przed demontażem przewodu należy usunąć ciśnienie z układu?
Tak. Montaż i demontaż złączki powinien odbywać się wyłącznie po całkowitym odłączeniu instalacji od ciśnienia.

Kod produktu: LKS-10x8
