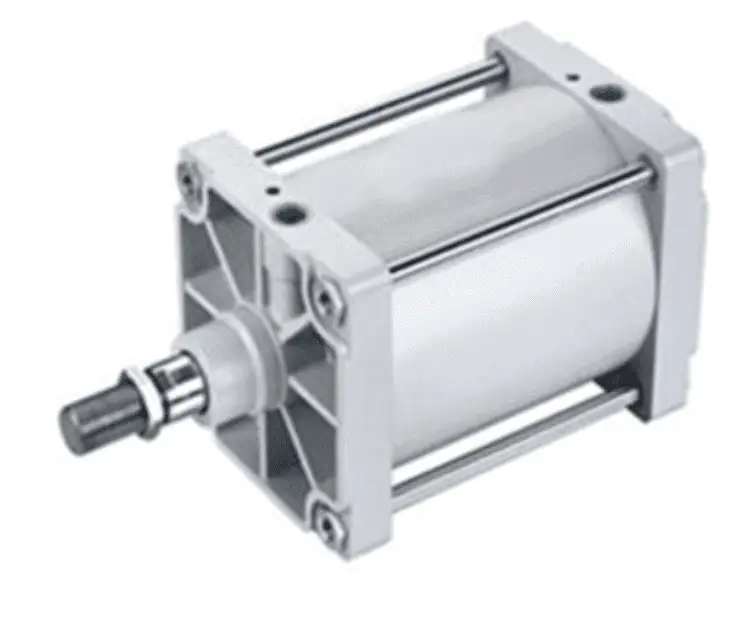

Siłowniki pneumatyczne serii PSHD

Dane techniczne:
Standard: ISO 15552/ 6431
Zakres średnic: 125-320
Tłoczysko: stal chromowana/nierdzewna
Uszczelnienia: PU/NBR/viton
Tuleja: aluminium anodowane
Pokrywy: aluminium lakierowane
Pręty montażowe: stal chromowana
Tuleja prowadząca: brąz
Skok: konfigurowalny przy zamawianiu

Prosimy o przemyślane zakupy i/lub konsultację z naszym działem technicznym - wszystkie siłowniki produkowane są pod konkretne zamówienie, nie są prefabrykowane.

Masz dodatkowe pytania? Zadzwoń do nas,
chętnie doradzimy Ci w doborze odpowiedniego produktu.

58 380 18 08

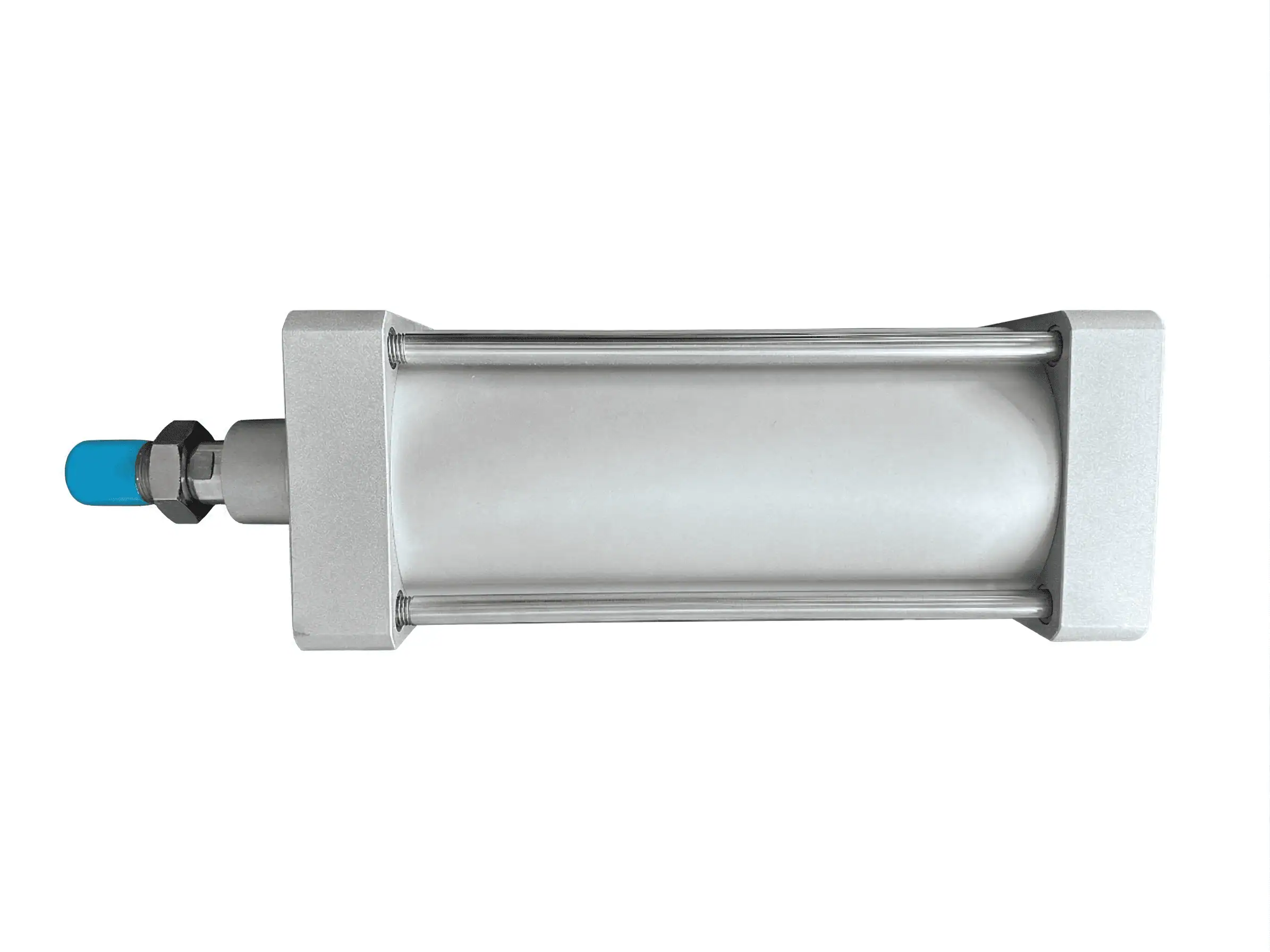

Siłownik Pneumatyczny Seria PSHD 160 mm (ISO 15552) –
Opis Techniczny

Karta Produktowa i Specyfikacja Główna

Siłownik pneumatyczny ciężkiej serii PSHD 160 mm to wyspecjalizowany napęd pneumatyczny dużej mocy wykonany zgodnie z międzynarodowym standardem ISO 15552 (oraz wcześniejszymi normami ISO 6431 / VDMA 24562). Urządzenie wyposażone jest w tłok o średnicy 160 mm i służy do generowania znacznych sił liniowych w najbardziej wymagających aplikacjach przemysłowych i ciężkich układach automatyki.

Dzięki pełnej standaryzacji ISO 15552, siłownik PSHD D160 jest zamienny z siłownikami innych producentów napędów pneumatycznych. Wytrzymała konstrukcja (szpilkowa wzmocniona) zapewnia stabilność mechaniczną, odporność na przeciążenia oraz dłuższą żywotność w trudnych warunkach środowiskowych.

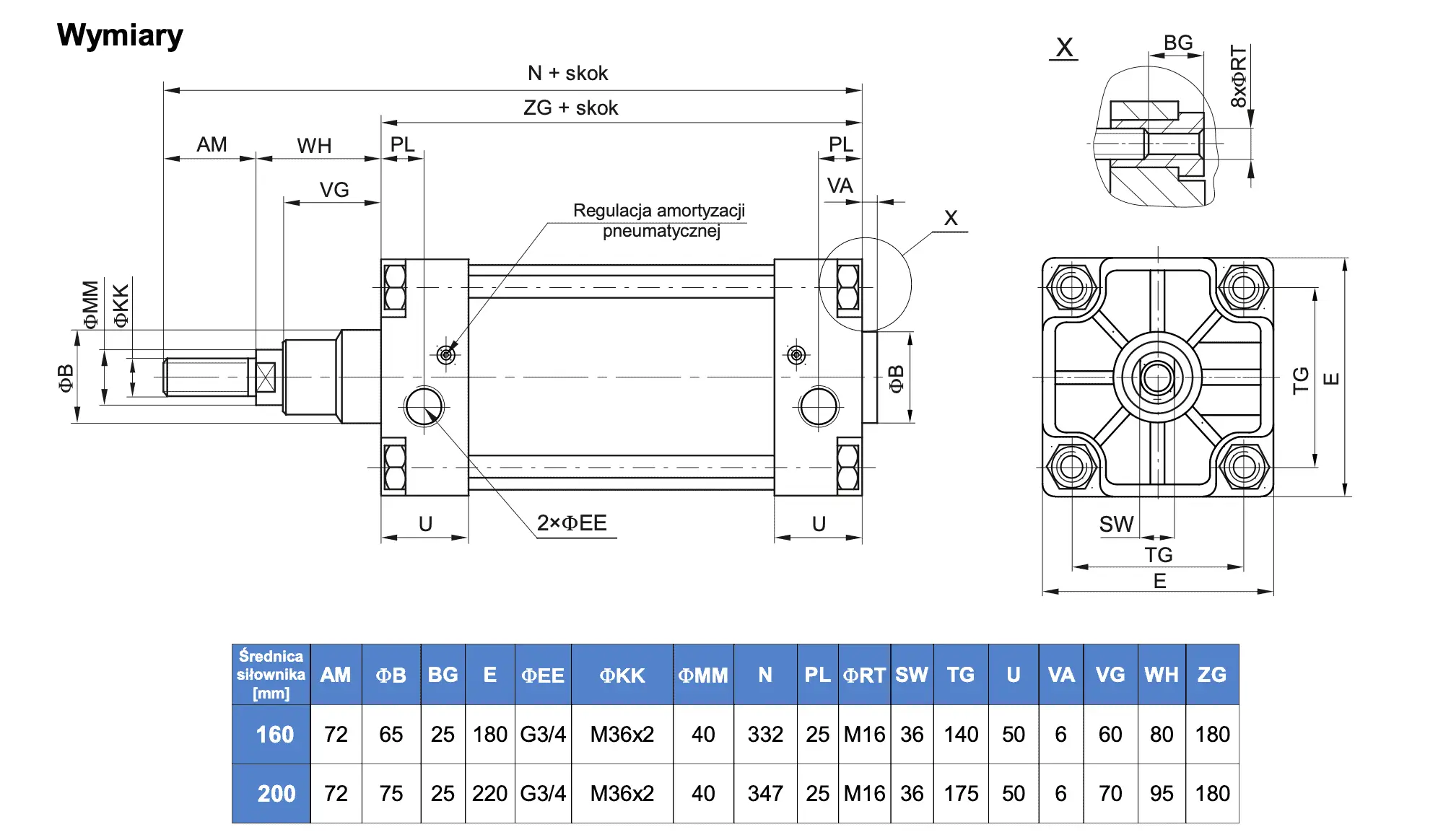

Specyfikacja Techniczna Siłownika PSHD 160mm

Przykładowe konfiguracje siłowników PSHD-160

Najważniejsze Cechy i Zalety Konstrukcyjne

1. Wysoka Siła Nacisku (Seria Heavy-Duty): Średnica tłoka 160 mm pozwala na generowanie sił sięgających kilkunastu kilonewtonów (kN), co czyni ten siłownik idealnym rozwiązaniem do zastosowań wielkogabarytowych i ciężkiego przemysłu.

2. Pełna Zamienność ISO 15552: Standaryzowane rozstawy śrub, gwint tłoczyska M36x2 oraz przyłącze G 3/4" gwarantują dopasowanie do standardowego osprzętu montażowego (łapy, kołnierze, przeguby sferyczne, widełki).

3. Regulowana Amortyzacja Pneumatyczna Krańcowa: Dzięki zaawansowanemu systemowi amortyzacji następuje bezpieczne wyhamowanie dużej masy tłoka i podłączonego ładunku przed uderzeniem w pokrywy końcowe.

4. Możliwość Zintegrowania Czujników Położenia: Tłok wyposażony w magnes umożliwia montaż bezdotykowych czujników położenia (np. kontaktronowych lub półprzewodnikowych typu Halla).

5. Konfiguracja na Wymiar: Za pomocą konfiguratora siłownik wykonywany jest dokładnie na podany przez klienta skok roboczy, eliminując potrzebę stosowania podkładek czy przeróbek mechanicznych.

Zastosowanie Przemysłowe

Siłowniki PSHD o średnicy 160 mm stosuje się w miejscach, gdzie wymagana jest duża niezawodność przy pracy pod dużym obciążeniem:

• Przemysł ciężki i hutnictwo: Przesuwanie i podnoszenie ciężkich elementów konstrukcyjnych, płyt i profili.

• Przemysł budowlany i wydobywczy: Napędy klap, zasuw, dozowników i mieszalników materiałów sypkich.

• Maszyny do obróbki i prasy: Elementy dociskowe i formujące o znacznej sile wywieranej na materiał.

• Intralogistyka i przemysł morski: rampy, podnośniki, spychacze w systemach przeładunkowych.

FAQ – Często Zadawane Pytania

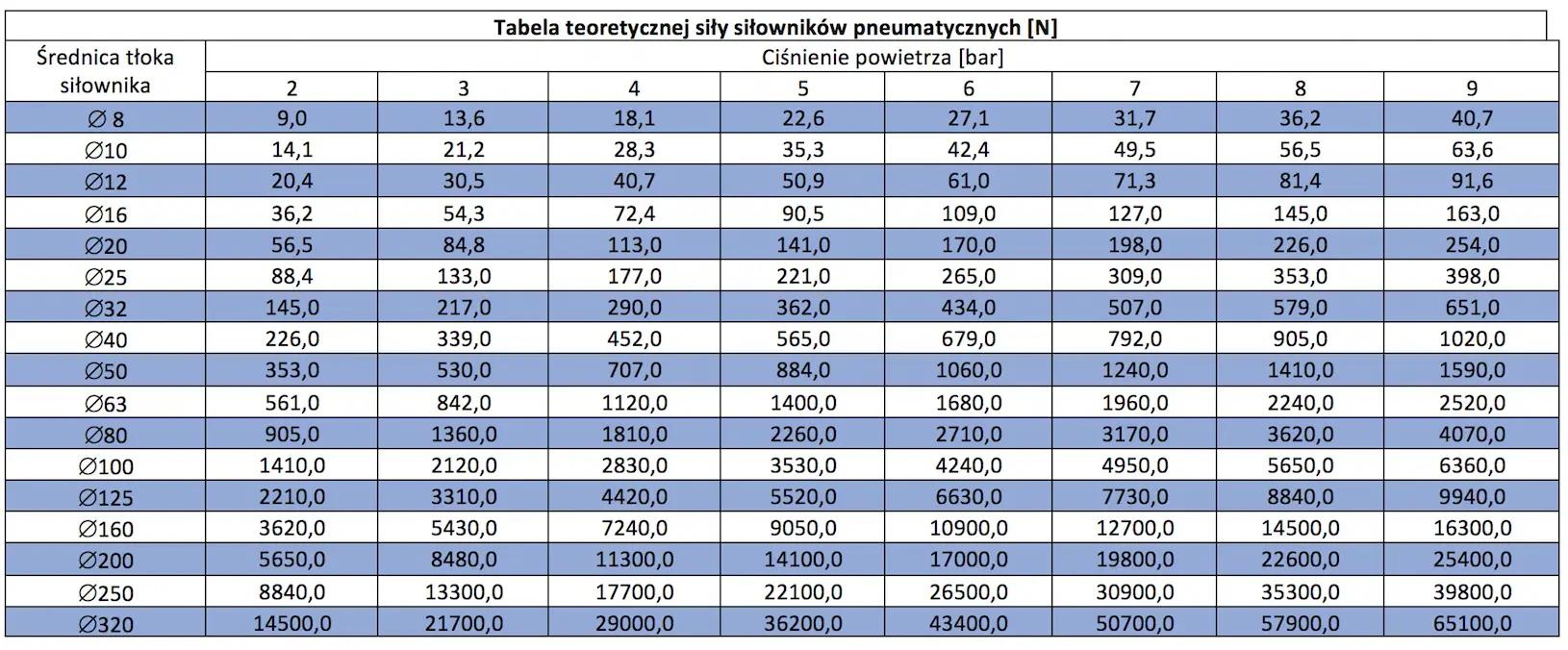

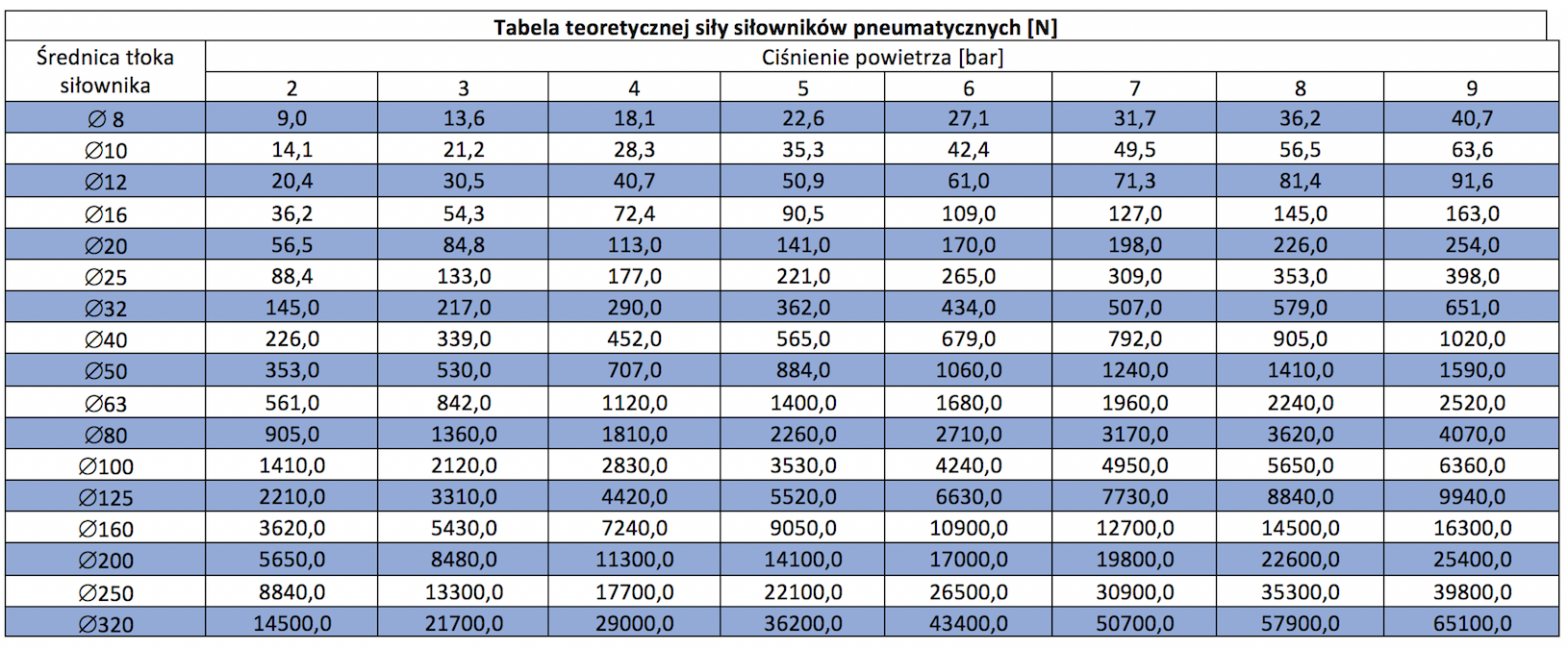

Jaka jest siła pchająca siłownika pneumatycznego o średnicy tłoka 160?

Dla ciśnienia roboczego 6 bar (0,6 MPa):

• Siła wysuwu (ponad 1,09 tony / 1090 kg force)

Uwaga: W celach projektowych zaleca się stosowanie naddatku bezpieczeństwa i przyjmowanie siły użytecznej na poziomie 80%

Jakie przyłącze gwintowane posiada siłownik PSHD D160?

Siłownik posiada standardowe porty pneumatyczne z gwintem G 3/4", co zapewnia odpowiedni przepływ powietrza wymagany do szybkiego napełniania komory o dużej objętości.

Czy siłownik PSHD 160 jest zgodny z normami ISO 15552 i ISO 6431?

Tak, siłownik jest wykonany zgodnie z tymi normami. Wymiary montażowe, gwint tłoczyska oraz rozstawy otworów mocujących są w pełni zgodne.

Dlaczego warto kupić siłownik PSHD w PS Automatyka?

• Szybka produkcja na zamówienie: Skrócony czas oczekiwania na indywidualne długości skoków.

• Sprawdzona jakość wykonania: Wysoka odporność uszczelnień i precyzja obróbki elementów.

• Kompletne wyposażenie: Dostępność wszystkich pasujących mocowań, zaworów sterujących o wysokim przepływie oraz czujników położenia.
