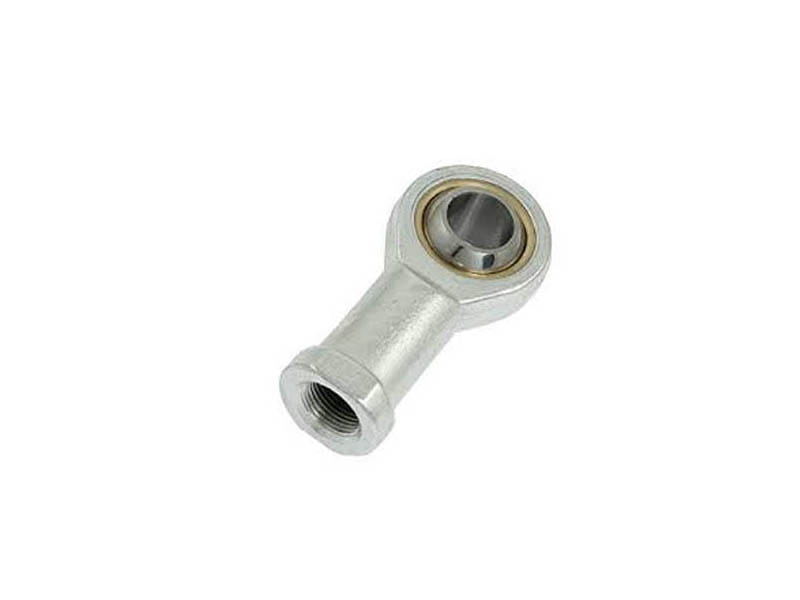

Końcówka z przegubem na tłoczysko siłownika M6

Końcówka z przegubem kulowym na tłoczysko siłownika M6

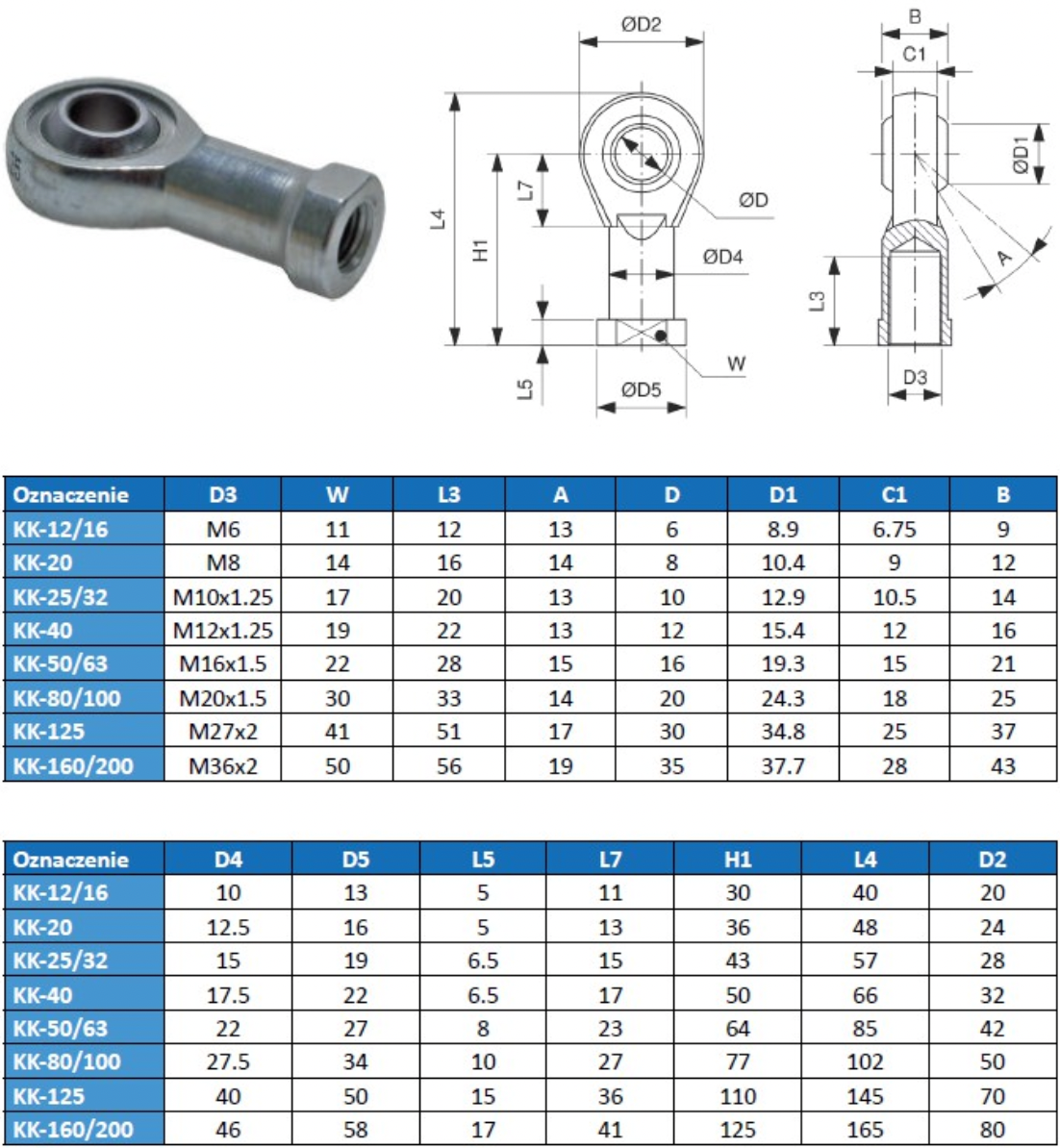

Dane techniczne:

- materiał wykonania: stal
- rozmiar gwintu: M6
- średnica otworu: 6 mm

Końcówka z przegubem na tłoczysko siłownika M6 – element montażowy do tłoczyska siłowników pneumatycznych.

Końcówka z przegubem na tłoczysko siłownika M6 to istotny element w aplikacjach pneumatycznych oraz automatyki przemysłowej, zapewniający elastyczne i trwałe połączenie pomiędzy tłoczyskiem siłownika a elementem wykonawczym. Produkt ten dostępny w ofercie PS Automatyka charakteryzuje się wysoką jakością wykonania, precyzją pasowania oraz odpornością na obciążenia mechaniczne i dynamiczne, co czyni go niezawodnym komponentem w instalacjach przemysłowych, gdzie wymagana jest zarówno precyzja, jak i trwałość.

Cechy charakterystyczne produktu

• Typ połączenia: Przegub kulisty (sferyczny) umożliwia kompensację niewspółosiowości i minimalizuje ryzyko uszkodzenia mechanicznego w wyniku błędów montażowych.

• Gwint wewnętrzny: M6 – standardowy gwint metryczny umożliwia szybką integrację z tłoczyskami siłowników pneumatycznych o odpowiednim wymiarze.

• Materiał wykonania: Elementy stalowe, ocynkowane – odporność na korozję oraz długowieczność w trudnych warunkach przemysłowych.

• Zakres zastosowań: Automatyka przemysłowa, robotyka, urządzenia pakujące, maszyny montażowe, linie produkcyjne, a także systemy transportu wewnętrznego.

Zalety zastosowania końcówki przegubowej M6

• Eliminacja naprężeń osiowych: Przegubowa konstrukcja umożliwia wychylenie elementu roboczego względem osi tłoczyska, co zabezpiecza układ przed nadmiernym zużyciem.

• Łatwy montaż i demontaż: Standardyzowany gwint i kompaktowa konstrukcja pozwalają na szybki serwis i wymianę komponentu bez konieczności ingerencji w cały układ.

• Zwiększona trwałość układu: Zmniejszenie drgań i naprężeń przekłada się na dłuższą żywotność zarówno siłownika, jak i całej aplikacji.

Przeznaczenie i kompatybilność

Końcówka z przegubem M6 pasuje do większości siłowników pneumatycznych dostępnych na rynku, szczególnie w rozmiarze tłoczyska M6. Kompatybilna z siłownikami firm takich jak: Festo, SMC, Parker, Aignep czy Camozzi. Może być stosowana w aplikacjach poziomych i pionowych, w zależności od konstrukcji układu.

FAQ – najczęściej zadawane pytania

1. Czy końcówka z przegubem M6 jest odporna na korozję?
Tak, elementy końcówki są ocynkowane, co zapewnia skuteczną ochronę przed korozją, szczególnie w środowiskach przemysłowych o podwyższonej wilgotności.

2. Jakie są dopuszczalne kąty wychylenia przegubu?
Typowy przegub kulisty umożliwia wychylenie w zakresie ±15°, co wystarcza do kompensacji niewielkich odchyłek montażowych i dynamicznych.

3. Czy produkt wymaga smarowania?
Końcówka przegubowa dostarczana jest wstępnie nasmarowana, jednak zaleca się okresową konserwację (np. co 6 miesięcy) w zależności od intensywności pracy układu.

4. Czy mogę zastosować ten przegub w aplikacjach z dużym obciążeniem?
Końcówka M6 nadaje się do średnich obciążeń. Dla aplikacji o wysokich siłach należy rozważyć zastosowanie większych gwintów (np. M8, M10) i przegubów o zwiększonej nośności.

5. Czy produkt spełnia normy ISO?
Tak, końcówka przegubowa jest zgodna z międzynarodowymi normami dotyczącymi komponentów pneumatycznych, co zapewnia jej uniwersalność i kompatybilność z systemami opartymi o normy ISO 6431 / VDMA 24562.
