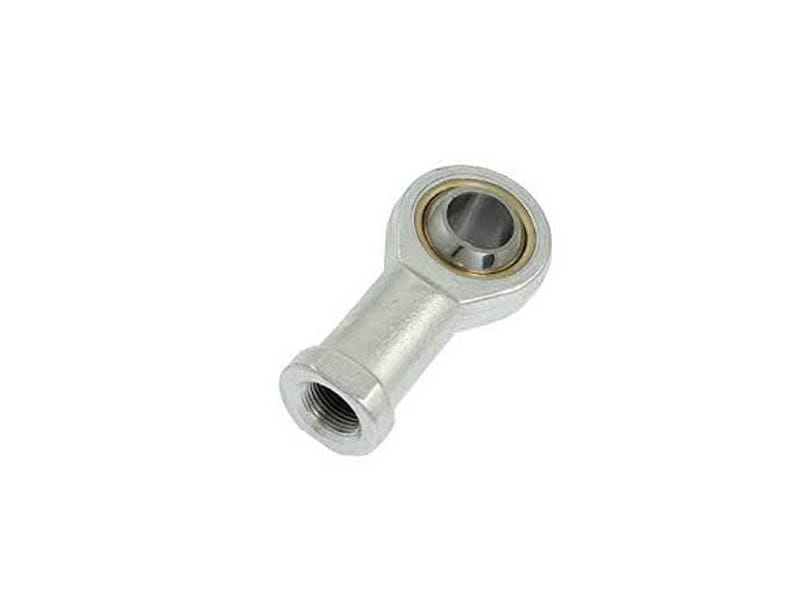

Końcówka z przegubem kulowym na tłoczysko siłowników M36x2

Dane techniczne:

- materiał wykonania: stal
- rozmiar gwintu: M36x2
- średnica otworu: 36 mm

Masz dodatkowe pytania? Zadzwoń do nas,
chętnie doradzimy Ci w doborze odpowiedniego produktu.

58 380 18 08

Końcówka z przegubem na tłoczysko siłownika M36x2 – Profesjonalne rozwiązanie dla pneumatyki ciężkiej

W zaawansowanych systemach automatyki przemysłowej, gdzie operuje się dużymi siłami i masywnymi elementami wykonawczymi, niezawodność połączeń mechanicznych jest kwestią krytyczną. Końcówka z przegubem na tłoczysko siłownika M36x2 (głowica cięgła) to element zaprojektowany do pracy w najbardziej wymagających aplikacjach. Jako kluczowe akcesorium montażowe dla siłowników pneumatycznych o dużych średnicach tłoka (zazwyczaj od 125 mm do 160 mm i więcej), produkt ten zapewnia stabilną transmisję mocy przy jednoczesnej ochronie struktury napędu.

W sklepie PS Automatyka dostarczamy komponenty, które spełniają rygorystyczne normy jakościowe, gwarantując ciągłość pracy linii produkcyjnych oraz bezpieczeństwo systemów mechanicznych.

Techniczna charakterystyka końcówki przegubowej M36x2

Końcówka przegubowa o gwincie M36x2 nie jest zwykłym elementem łączącym. To precyzyjny podzespół łożyskowy, który musi sprostać ogromnym obciążeniom dynamicznym i statycznym.

Zgodność z normami ISO 8139 i ISO 15552

Produkt został wykonany w pełnej zgodności z międzynarodowymi standardami wymiarowymi. Norma ISO 8139 określa parametry montażowe końcówek tłoczyska, co gwarantuje pełną zamienność z produktami innych marek. Gwint M36x2 jest standardem dla siłowników wykonanych według normy ISO 15552 (dawniej ISO 6431) o największych gabarytach. Dzięki temu użytkownik ma pewność, że końcówka będzie idealnie pasować do posiadanego parku maszynowego.

Konstrukcja i materiały

Wytrzymałość końcówki M36x2 wynika z zastosowania wysokogatunkowych materiałów:

• Korpus: Wykonany ze stali wysokiej jakości, poddany procesowi cynkowania galwanicznego, co zapewnia doskonałą ochronę przed korozją i agresywnym środowiskiem przemysłowym.

• Łożysko przegubowe: Serce końcówki stanowi łożysko kuliste. W tej klasie rozmiarowej stosuje się najczęściej stal hartowaną, co pozwala na przenoszenie potężnych sił osiowych i promieniowych.

• Para ślizgowa: W zależności od wersji, stosuje się pary stal/brąz lub stal/stal z wkładką PTFE (politetrafluoroetylen), co zapewnia niskie tarcie i długą żywotność.

Zalety stosowania końcówek przegubowych w dużych siłownikach

Zastosowanie końcówki z przegubem zamiast sztywnego połączenia w przypadku gwintu M36x2 jest nie tylko zalecane, ale często niezbędne ze względów konstrukcyjnych.

1. Niwelowanie błędów współosiowości

W ciężkich konstrukcjach stalowych idealne wyosiowanie siłownika względem poruszanego elementu jest niezwykle trudne. Nawet błąd rzędu 1-2 stopni przy dużym skoku tłoczyska generuje ogromne siły poprzeczne. Końcówka przegubowa M36x2 pozwala na ruch wahliwy, co eliminuje naprężenia gnące działające na tłoczysko i uszczelnienia dławnicy siłownika.

2. Zwiększenie trwałości uszczelnień

Siłowniki o średnicy 160 i 200 mm generują siły liczone w kiloniutonach (kN). Każde nieosiowe obciążenie powoduje jednostronny nacisk tłoka na tuleję i tłoczyska na prowadzenie. Stosując przegub M36x2, siła przenoszona jest zawsze osiowo, co wielokrotnie wydłuża czas bezawaryjnej pracy uszczelnień pneumatycznych.

3. Redukcja drgań i uderzeń

Łożysko kuliste wewnątrz końcówki działa jak amortyzator mikrowibracji. W układach ciężkich, gdzie występują gwałtowne zmiany kierunku ruchu, przegub redukuje zmęczenie materiału w punktach montażowych.

Zastosowania przemysłowe końcówki M36x2

Ze względu na swoją masywność i wytrzymałość, końcówka ta znajduje zastosowanie w sektorach przemysłu ciężkiego:

• Hutnictwo i górnictwo: Mechanizmy zasuw, sterowanie klapami w systemach transportu kruszyw.

• Przemysł energetyczny: Napędy dużych przepustnic i zaworów regulacyjnych.

• Budownictwo: Prasy pneumatyczne, systemy formowania prefabrykatów betonowych.

• Transport i logistyka: Wielkogabarytowe platformy podnoszące oraz systemy blokowania ładunków w dokach przeładunkowych.

Montaż i konserwacja końcówek M36x2

Montaż elementu tej klasy wymaga precyzji i użycia odpowiednich narzędzi. Gwint M36 o skoku 2 mm jest gwintem drobnozwojnym, co pozwala na bardzo dokładne ustalenie pozycji końcówki na tłoczysku.

1. Przygotowanie gwintu: Przed montażem należy oczyścić gwint tłoczyska z zanieczyszczeń i pozostałości smarów transportowych.

2. Kontrowanie: Po nakręceniu końcówki na żądaną głębokość, konieczne jest zastosowanie nakrętki kontrującej o odpowiedniej klasie wytrzymałości. Zapobiega to luzowaniu się połączenia pod wpływem wibracji.

3. Smarowanie: Jeśli końcówka nie jest wersją bezobsługową (PTFE), należy regularnie uzupełniać smar poprzez gniazdo smarownicze (o ile dany model je posiada) lub bezpośrednio na powierzchnię kuli.

FAQ – Najczęściej zadawane pytania

1. Do jakich siłowników pasuje końcówka M36x2?

Końcówka ta jest dedykowana głównie dla siłowników pneumatycznych serii ISO 15552 o średnicy tłoka 160 mm i 200 mm (choć w niektórych konfiguracjach wzmocnionych może pojawić się przy średnicy 100 mm lub większych specjalnych jednostkach). Zawsze należy sprawdzić skok gwintu – M36x2 to gwint drobnozwojny.

2. Czy końcówka przegubowa M36x2 wymaga smarowania?

To zależy od wykonania. Końcówki z wkładką teflonową (PTFE) są określane jako bezobsługowe. Modele stal-stal lub stal-brąz wymagają okresowej konserwacji smarem litowym, zwłaszcza w środowiskach o dużym zapyleniu lub wysokiej temperaturze.

3. Jaka jest nośność statyczna końcówki M36x2?

Nośność zależy od konkretnego modelu, jednak dla standardowych głowic cięgła M36x2 nośność statyczna (Co) wynosi zazwyczaj od 140 kN do nawet 250 kN. Przed doborem należy zweryfikować parametry w karcie katalogowej produktu lub u naszego doradcy technicznego.

4. Czy można stosować tę końcówkę w środowisku agresywnym?

Standardowa końcówka jest ocynkowana, co chroni ją przed wilgocią. Jeśli jednak system pracuje w kontakcie z kwasami lub solą morską, zalecamy kontakt z naszym działem technicznym w celu dobrania wersji ze stali nierdzewnej lub z dodatkowymi uszczelnieniami chroniącymi przegub.

5. Jaka jest różnica między końcówką z przegubem a końcówką widełkową?

Końcówka widełkowa pozwala na ruch tylko w jednej osi (jak zawias). Końcówka z przegubem M36x2 pozwala na ruch wahliwy w wielu płaszczyznach (ruchy sferyczne), co jest kluczowe dla kompensacji nieosiowości montażowej.

Dlaczego warto kupić w PS Automatyka?

Wybierając psautomatyka.com.pl, stawiają Państwo na doświadczonego partnera w dziedzinie pneumatyki siłowej. Nasze końcówki M36x2 to produkty najwyższej klasy, które przeszły testy wytrzymałościowe.

• Fachowe doradztwo: Nasi inżynierowie pomogą zweryfikować, czy wybrana końcówka jest odpowiednia do generowanych przez siłownik sił.

• Szybka realizacja: Rozumiemy, że w przemyśle czas to pieniądz. Gwarantujemy szybką wysyłkę z naszego magazynu w Polsce.

• Kompletność oferty: W naszym sklepie znajdą Państwo również pasujące nakrętki, sworznie oraz same siłowniki ISO 15552.

Zapraszamy do kontaktu. Zainwestuj w profesjonalne akcesoria montażowe i zapewnij swojej automatyce najwyższy poziom bezpieczeństwa i wydajności.
