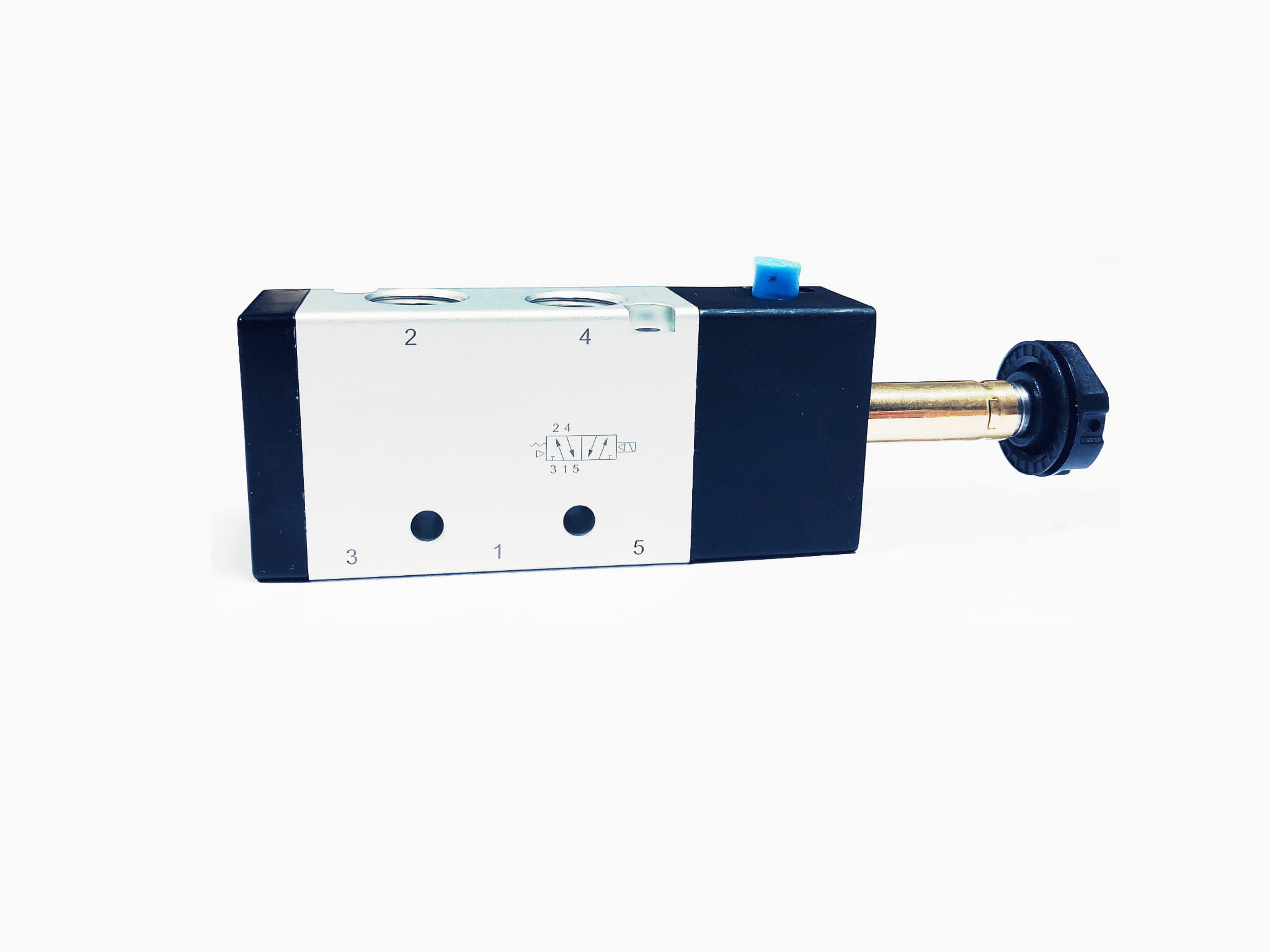

JLE4101 Elektrozawór 5/2 monostabilny 1/4"

Dane techniczne:

funkcje zaworów:  5/2 monostabilne
materiał korpusu: aluminium
materiał suwaka: aluminium
materiał uszczelnień: NBR
sugerowana klasa powietrza: 4
temperatura pracy: +5/+50 °C
średnica trzpienia cewki: 9 mm

JLE4101 – Elektrozawór 5/2 monostabilny G1/4” – niezawodne sterowanie kierunkiem przepływu powietrza

Opis ogólny

JLE4101 to elektrozawór pneumatyczny typu 5/2 monostabilny, przeznaczony do sterowania kierunkiem przepływu sprężonego powietrza w instalacjach przemysłowych. Dzięki zastosowaniu standardowego przyłącza gwintowanego G1/4” (BSPP) dla gwintów procesowych, G1/8" dla gwintów odpowietrzających i kompaktowej, trwałej obudowie, model ten znajduje szerokie zastosowanie w automatyce maszyn, liniach montażowych, systemach siłowników pneumatycznych oraz w instalacjach produkcyjnych wymagających szybkiego i precyzyjnego sterowania.

Zawór JLE4101 posiada dwie pozycje robocze, z których jedna jest pozycją stabilną – aktywowaną poprzez impuls elektryczny. Po zaniku napięcia elektromagnesu zawór automatycznie wraca do pozycji wyjściowej. Taka konstrukcja zapewnia bezpieczeństwo działania, nawet w przypadku utraty zasilania elektrycznego.

Budowa i zasada działania

JLE4101 to zawór 5-drogowy, 2-pozycyjny (5/2), sterowany elektromagnetycznie i wspomagany sprężyną powrotną. Oznaczenia portów są następujące:

• 1 (P) – doprowadzenie sprężonego powietrza,

• 2 (A) i 4 (B) – wyjścia do siłownika dwustronnego działania,

• 3 (R) i 5 (S) – porty odpowietrzające.

Zawór działa w oparciu o monostabilny mechanizm sprężynowy: impuls elektryczny uruchamia elektromagnes, który przełącza zawór w pozycję roboczą, umożliwiając przepływ powietrza do jednej z komór siłownika. Po odcięciu napięcia zawór automatycznie wraca do pozycji początkowej, zatrzymując lub zmieniając kierunek ruchu siłownika.

Specyfikacja techniczna

Zalety elektrozaworu JLE4101

Bezpieczna konstrukcja monostabilna

Zawór wraca automatycznie do pozycji domyślnej po zaniku napięcia – to idealne rozwiązanie w aplikacjach, gdzie wymagana jest funkcja „fail-safe”.

Szybka reakcja i niezawodność

Dzięki czasowi przełączania poniżej 20 milisekund, JLE4101 sprawdza się w dynamicznych cyklach pracy, gwarantując precyzyjne sterowanie ruchem siłownika.

Kompaktowa obudowa i standardowe przyłącza

Przyłącze G1/4” umożliwia łatwą integrację z istniejącą instalacją bez konieczności stosowania przejściówek. Kompaktowe rozmiary pozwalają na montaż w ciasnych przestrzeniach.

Odporność na warunki przemysłowe

Zawór wykonany jest z wysokiej jakości materiałów – aluminium korpusu oraz trwałe uszczelnienia zapewniają ciągłośc pracy.

Uniwersalność zastosowania

JLE4101 to zawór ogólnego przeznaczenia – może być stosowany zarówno w systemach produkcyjnych, jak i w automatyce procesowej, a także w prostych układach serwisowych.

Zastosowanie zaworu JLE4101

Elektrozawór JLE4101 jest odpowiedni do szerokiego spektrum aplikacji przemysłowych, w tym:

• Sterowanie siłownikami pneumatycznymi – np. w maszynach montażowych, chwytakach, podajnikach,

• Systemy automatyki linii produkcyjnych – gdzie wymagane jest szybkie i powtarzalne przełączanie,

• Układy transportu wewnętrznego – np. sortowniki, prowadnice liniowe,

• Maszyny pakujące i etykietujące – precyzyjna kontrola ruchów wykonawczych,

• Automatyzacja procesów laboratoryjnych i technologicznych – przy sterowaniu zaworami i siłownikami,

• Aplikacje mobilne i robotyka – lekka konstrukcja i niski pobór mocy sprawiają, że zawór nadaje się także do urządzeń mobilnych.

Warunki montażu i eksploatacji

Aby zapewnić długą i bezproblemową eksploatację elektrozaworu JLE4101, należy:

• stosować sprężone powietrze o odpowiednim stopniu filtracji (zalecane: min. 40 µm),

• nie przekraczać zalecanego ciśnienia roboczego i zakresu temperatury,

• regularnie sprawdzać stan odpowietrzników i przewodów,

• dopasować napięcie zasilające cewki do układu sterowania (np.: 24 VDC lub 230 VAC),

Dlaczego warto kupić JLE4101 w PS Automatyka?

• Gwarancja oryginalności i jakości – oferujemy tylko sprawdzone produkty od renomowanych dostawców,

• Szybka realizacja zamówień – większość produktów dostępna od ręki,

• Fachowe doradztwo techniczne – pomożemy dobrać zawór do Twojej aplikacji,

• Konkurencyjne ceny i rabaty dla firm,

• Pełna dokumentacja techniczna i faktury VAT.

FAQ – Najczęściej zadawane pytania

1. Czy zawór JLE4101 wymaga smarowania sprężonego powietrza?

Nie, zawór może pracować zarówno z powietrzem smarowanym, jak i niesmarowanym. Jeśli zdecydujesz się na smarowanie, należy kontynuować ten tryb pracy przez cały okres eksploatacji.

2. Jakie napięcia zasilania są dostępne dla tego modelu?

Do zaworu można dobrać cewki 12VDC, 24VAC, 24VDC oraz 230VAC

3. Czy zawór może być montowany pionowo?

Tak, zawór może być montowany w dowolnej pozycji.

4. Czy zawór można stosować w systemach PLC?

Tak, JLE4101 można łatwo zintegrować z układami sterowania PLC. Cewka zaworu jest kompatybilna z typowymi wyjściami cyfrowymi sterowników przemysłowych.

5. Czy zawór jest odpowiedni do pracy w środowiskach zapylonych?

Tak, zawór jest odporny na typowe zanieczyszczenia przemysłowe (po montażu tłumików hałasu), jednak w przypadku intensywnego zapylenia zaleca się stosowanie obudowy ochronnej lub instalację w szafie sterowniczej.

Podsumowanie

Elektrozawór JLE4101 5/2 monostabilny G1/4” to doskonałe rozwiązanie dla układów pneumatycznych wymagających niezawodnego, bezpiecznego i precyzyjnego sterowania. Dzięki swojej trwałości, uniwersalności i prostocie obsługi jest idealnym wyborem dla przemysłu, automatyki i integratorów systemów.

Zamów JLE4101 już dziś w PS Automatyka – Twoim sprawdzonym dostawcy komponentów pneumatycznych i elektrozaworów do zastosowań przemysłowych.
