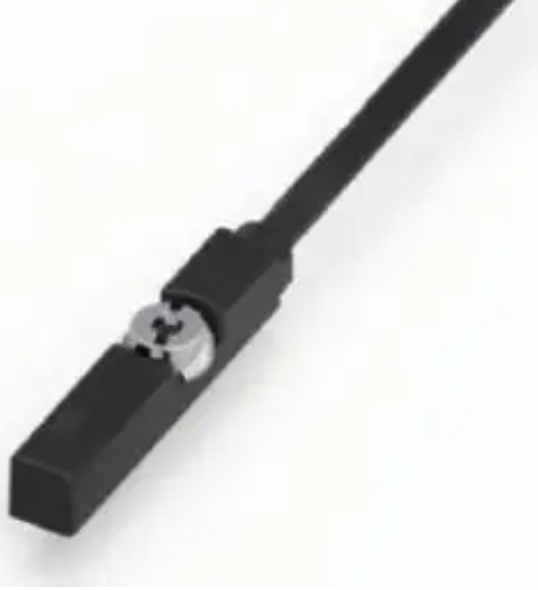

Czujnik położenia tłoka KT65P-5M

Dane techniczne:

Typ czujnika: półprzewodnikowy PNP
Działanie: normalnie otwarty
Napięcie zasilania: 10-28V C
Prąd przełączany: 200 mA max
Częstotliwość pracy: 1000 Hz
Stopień ochrony: IP67 (IEC 60529)
Moc maksymalna: 5.5W max
Spadek napięcia: 1.5W max
Połączenie elektryczne: kabel PUR, 3-przewodowy, 5m
Materiał korpusu: poliamid
Temperatura otoczenia: -10/+70 °C
Sygnalizacja: dioda LED

Czujnik położenia tłoka KT65P‑5M – czujniki do siłowników (rowek typu T)

Czujnik położenia tłoka KT65P‑5M to półprzewodnikowy czujnik PNP (normalnie otwarty), umożliwiający dokładne wykrywanie położeń tłoka w siłownikach pneumatycznych. Dzięki wysokiej niezawodności, szczelności i łatwości montażu, jest idealny do zastosowań w automatyce przemysłowej oraz aplikacjach wymagających precyzyjnej kontroli ruchu.

Kluczowe cechy i specyfikacja techniczna

• Typ czujnika: półprzewodnikowy (efekt Halla) PNP, normalnie otwarty

• Zakres napięcia: 10–28 V DC

• Prąd przełączany: maks. 200 mA

• Moc maksymalna: 5,5 W, spadek napięcia 1,5 V

• Częstotliwość pracy: do 1 000 Hz (czas odpowiedzi ≈1,8 ms)

• Stopień ochrony: IP67 (ochrona przed pyłem i zanurzeniem)

• Zakres temperatur pracy: –10°C do +70°C

• Obudowa: poliamid; przewód PUR o długości 5 m, 3‑przewodowy

• Dioda LED: sygnalizacja stanu aktywności

Zalety stosowania KT65P‑5M

1. Szybka i precyzyjna detekcja pozycji tłoka dzięki półprzewodnikowej technologii Halla.

2. Wysoka częstotliwość przełączeń (1 kHz), optymalna do dynamicznych aplikacji.

3. Odporna konstrukcja – IP67 zapewnia niezawodną pracę w trudnym otoczeniu.

4. Wygodny montaż i okablowanie – długi, elastyczny przewód ułatwia instalację.

5. Niska moc i kompaktowy pobór prądu, co minimalizuje obciążenie systemu.

6. Wbudowana dioda LED umożliwia szybką diagnostykę wizualną pracy czujnika.

Typowe zastosowania

• Monitorowanie skrajnych położeń tłoka w:

  • liniach produkcyjnych,

  • maszynach pakujących,

  • urządzeniach pick-and-place,

  • transportach pneumatycznych.

• Automatyczne systemy sterowania i synchronizacji procesów.

• Integracja z PLC, systemami SCADA, sterownikami pneumatycznymi.

• Detekcja i ochrona przed awarią urządzeń poprzez wczesne sygnalizowanie niezamierzonego położenia tłoka.

Montaż i integracja

1. Zamontuj czujnik za pomocą uchwytu lub opaski wzdłuż siłownika pneumatycznego.

2. Umieść czujnik przy ściance cylindra, tam gdzie przemieszcza się magnes na tłoku.

3. Podłącz przewód 3‑żyłowy: + (10–28 V DC), masa i wyjście PNP.

4. Skonfiguruj wejście sterujące w sterowniku/falowniku.

5. Potwierdź działanie sygnalizacji LED – zapala się przy obecności magnesu.

6. Przeprowadź test działania czujnika zarówno na sucho, jak i pod obciążeniem.

Porównanie technologii

KT65P‑5M wykorzystuje półprzewodnikową technologię Halla, która:

• eliminuje zużycie mechaniczne,

• zwiększa trwałość przy zastosowaniach wymagających częstych przełączeń,

• zapewnia szybki czas reakcji.

W porównaniu do klasycznych czujników kontaktronowych, oferuje wyższą niezawodność i dłuższą żywotność

FAQ – najczęściej zadawane pytania

1. Czy czujnik wymaga zasilania?
Tak – działa w zakresie 10‑28 V DC.

2. Co oznacza PNP NO?
To półprzewodnikowe wyjście typu PNP, które zamyka obwód (sygnał aktywny) po wykryciu magnesu.

3. Jak montować czujnik na różnych siłownikach?
Stosujemy opaski montażowe lub dedykowane uchwyty dostosowane do okrągłych cylindrów, natomiast do siłownika profilowego przekręcając śrubkę blokującą w rowku do tego przeznaczonym.

4. Jakich temperatur pracy mogę się spodziewać?
Czujnik działa bez zakłóceń w temperaturach od –10 °C do +70 °C.

5. Czy sygnalizuje stan aktywności?
Tak – dioda LED świeci się w momencie wykrycia tłoka.

6. Jaki jest maksymalny prąd przełączany?
Do 200 mA i przy mocy max. 5,5 W.

7. Jaka jest częstotliwość przełączania?
Może pracować do 1000 Hz (czas reakcji około 1,8 ms).

Podsumowując czujnik KT65P-5M

Czujnik położenia tłoka KT65P‑5M to kompaktowe, wytrzymałe i profesjonalne rozwiązanie do aplikacji pneumatycznych, gdzie precyzja, niezawodność oraz szybka detekcja są kluczowe. Jego parametry techniczne (PNP, IP67, 1000 Hz, 5 m przewodu) sprawiają, że idealnie wpisuje się w potrzeby nowoczesnych systemów automatyki przemysłowej.
