Zawory i elektrozawory

Zawory i elektrozawory pneumatyczne – kluczowe komponenty układów automatyki i sterowania siłownikami

W ofercie sklepu PS Automatyka znajdą Państwo szeroki wybór zaworów i elektrozaworów pneumatycznych, które są nieodzownym elementem w sterowaniu siłownikami pneumatycznymi w układach automatyki przemysłowej. Dzięki precyzyjnej kontroli przepływu sprężonego powietrza, zawory te umożliwiają szybkie i niezawodne załączanie oraz przełączanie pozycji siłowników, wpływając bezpośrednio na efektywność i dokładność procesów technologicznych.

Czym są zawory i elektrozawory pneumatyczne?

Zawory pneumatyczne to urządzenia odpowiedzialne za sterowanie kierunkiem przepływu powietrza. Ich główną funkcją jest otwieranie, zamykanie lub przekierowywanie strumienia sprężonego powietrza – najczęściej w celu aktywowania ruchu siłowników pneumatycznych jedno- i dwustronnego działania.

Elektrozawory pneumatyczne, z kolei, to zawory rozdzielające, sterowane elektrycznie – za pomocą cewki elektromagnetycznej. Po podaniu napięcia, zawór zmienia pozycję, kierując powietrze do odpowiedniej komory siłownika, co inicjuje jego ruch. Są niezastąpione wszędzie tam, gdzie wymagana jest automatyzacja cykli roboczych i synchronizacja z systemami PLC.

Rodzaje zaworów a sterowanie siłownikami

Dobór zaworu zależy od rodzaju siłownika pneumatycznego oraz wymaganej logiki jego pracy. Najczęściej wykorzystywane rozwiązania to:

• Zawory 3/2 – idealne do sterowania siłownikami jednostronnego działania; umożliwiają napełnienie i odpowietrzenie jednej komory cylindra.

• Zawory 5/2 – przeznaczone do siłowników dwustronnego działania; pozwalają na zmianę kierunku ruchu tłoka.

• Zawory 5/3 – z trzema pozycjami roboczymi, pozwalające np. na zatrzymanie siłownika w pozycji pośredniej lub odpowietrzenie obu komór.

W zależności od potrzeb, zawory mogą być monostabilne (wracają automatycznie do pozycji wyjściowej) lub bistabilne (utrzymują pozycję po zaniku sygnału).

Przykładowe produkty do sterowania siłownikami pneumatycznymi

• CAMOZZI 354-033 – zawór pneumatyczny 5/2 bistabilny, G1/4" – dedykowany do precyzyjnego sterowania siłownikami dwustronnymi.

• FME 52 14 EE – elektrozawór pneumatyczny rozdzielający 5/2 G1/4 – szybka i niezawodna praca w układach z siłownikami.

• CAMOZZI 348-015-02 – elektrozawór 3/2 NO G1/8" – do siłowników jednostronnego działania.

Każdy z tych produktów pozwala na bezpieczne i efektywne sterowanie ruchem siłowników, gwarantując płynność i powtarzalność operacji w cyklach automatycznych.

Zastosowanie w układach automatyki

Sterowanie siłownikami pneumatycznymi z wykorzystaniem zaworów i elektrozaworów znajduje zastosowanie m.in. w:

• systemach podnoszenia, popychania, blokowania,

• liniach montażowych i pakujących,

• układach dozujących,

• automatycznych prasach, chwytakach i manipulatorach.

Dzięki odpowiedniemu doborowi zaworów, możliwe jest precyzyjne sterowanie prędkością, czasem ruchu oraz siłą działania siłowników pneumatycznych.

Jeśli chcesz, mogę także przygotować dedykowane meta opisy i nagłówki H1/H2 lub zoptymalizować tekst pod określone frazy kluczowe (np. „zawory do siłowników pneumatycznych”, „elektrozawory pneumatyczne 5/2”, itp.).

Zawory rozdzielające pneumatyczne pozwalają na sterowanie przepływem sprężonego powietrza aby poprawnie sterować siłownikami pneumatycznymi. Rozdzielacze pneumatyczne dzielą się na funkcje 3/2 NC, 3/2 NO, 5/2 bistabilne, 5/2 monostabilne, 5/3 centrowane.

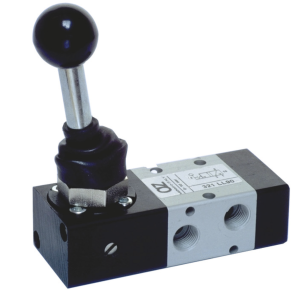

Zawory 3/2 pozwalają na sterowaniem wysuwu lub wsuwu siłownika pneumatycznego jednostronnego działania posiadają one 3 drogi (przyłącza) oznaczone zwykle 1(P) i 2 oraz 3, drogi te określają w jaki sposób podłączyć te zawory: 1 (P) to zasilanie sprężonym powietrzem od strony instalacji, 2 to odbiornik (na przykład siłownik pneumatyczny), 3 to odpowietrzenie - jest ono istotne, gdyż po przesterowaniu zaworu pozwala na odpowietrzenie kanału 2, a co za tym idzie zmianę położenia siłownika pneumatycznego poprzez umożliwienie usunięcia ciśnienia z komory siłownika

Zawory 5/2 zarówno monostabilne jak i bistabilne stosuje się do siłowników pneumatycznych dwustronnego działania. 5 to oznaczenie pięciu dróg (przyłączy) zaworu: 1(p) to zasilanie sprężonym powietrzem, 2 i 4 to przyłącza do odbiornika (zwykle siłownika pneumatycznego dwustronnego działania), 3 i 5 to odpowietrzenia pozwalające na usunięcie ciśnienia z komory siłownika, aby napełnić drugą jego komorę, czyli zmianę położenia i umożliwienie ruchu (napełnienie komory nadtłokowej pozwala na ruch wsunięcia siłownika, a napełnienie komory podtłokowej zapewnia ruch wysuwu tłoczyska). Zawory 5/2 pozwalają na wykonanie pełnego ruchu zarówno wysuwu i powrotu siłownika pneumatycznego. Zawory monostabilne działają na zasadzie jednego sygnału i powrotu. Podając sygnał sterujący zaworem (ręcznie, elektrycznie czy pneumatycznie) powodujemy zmianę przepływu medium roboczego, po odjęciu tego sygnału zawór wraca do położenia wyjściowego. Zawory bistabilne sterowane są dwoma sygnałami - podanie sygnału z jednej strony przesterowuje zawór i pozostaje on w zadanym położeniu do czasu podania drugiego sygnału.

Zawory 5/3 CC, CP i CO to zawory bardziej rozbudowane w porównaniu do zaworów 5/2. Różnią się one dodatkową pozycją środkową w zależności od rodzaju zaworu: CC - centralnie zablokowane - zawory które w położeniu środkowym (bez sygnału sterującego) pozostają zamknięte - nie podają ciśnienia na odbiornik. Pozwala to na zatrzymanie siłownika pneumatycznego w dowolnym momencie trwania ruchu roboczego. Zawory CP - centralnie zasilone, w pozycji środkowej obydwa przyłącza zasilają siłownik, co również pozwala na zatrzymanie siłownika w dowolnym położeniu, a w trakcie tego położenia podają ciśnienie na obydwie jego komory, wyrównując ciśnienie nie pozwalają na zmianę położenia ruchu roboczego. Ostatnią opcją zaworów 5/3 to zawory CO- centralnie odpowietrzone. Zawory centralnie odpowietrzone otwierają kanały odpowietrzenia obydwóch komór siłownika pozbawiając go całkowicie zasilania.

Zawory pneumatyczne dzielimy również pod względem opcji sterowania: elektrozawory to rozdzielacze sterowane cewką elektryczną, kolejna grupa to zawory sterowane mechanicznie, zawory sterowane nożnie, zawory sterowane dźwignią lub cięgłem. Inną grupę rozdzielaczy pneumatycznych stanowią zawory sterowane pneumatycznie.

Zawory pneumatyczne sterujące są niezwykle ważnymi elementami w systemach pneumatycznych. Pozwalają one na kontrolowanie przepływu powietrza w celu sterowania ruchem urządzeń pneumatycznych wykonawczych, takich jak siłowniki tłoczyskowe, beztłoczyskowe, obrotowe czy chwytaki. Są one kluczowym elementem w przemyśle, gdzie stosuje się je w różnych zastosowaniach, takich jak automatyka przemysłowa, maszyny, robotyka, transport i magazynowanie.

Zawory pneumatyczne sterujące są dostępne w wielu różnych typach, w zależności od ich konstrukcji i funkcji. Zapewniając pokrycie każdej aplikacji w której wykorzystywane są elementy robocze zasilane pneumatycznie. Zawory sterowane elektrycznie są jedną z najczęściej wybieranych opcji sterowania. Charakteryzują się one szybkim czasem reakcji i precyzyjnym sterowaniem przepływem powietrza. Zawory elektromagnetyczne są stosowane w aplikacjach, gdzie wymagane jest szybkie i precyzyjne sterowanie urządzeniami pneumatycznymi.
