Szybkozłączki pneumatyczne pozwalają w kilka sekund podłączyć i odłączyć wąż, narzędzie lub kompresor od instalacji sprężonego powietrza – bez kluczy i bez utraty szczelności. Mają Państwo do wyboru szybkozłącza w standardach DN 2,7, DN 5, DN 7,2 i DN 10, gniazda i króćce z gwintem lub na wąż, wersje bezpieczne Cejn i obustronnie odcinające, a do cieczy i dużych średnic – złącza GEKA i Camlock.

Szybkozłączka pneumatyczna – jak dobrać szybkozłącze do powietrza?

Szybkozłącze pneumatyczne składa się z gniazda i króćca (wtyku), które łączy się jednym ruchem i rozłącza po przesunięciu tulei gniazda. Przy wyborze liczą się trzy rzeczy: standard (DN), czyli profil króćca i przepływ, sposób przyłączenia – gwint wewnętrzny, zewnętrzny albo końcówka na wąż – oraz funkcja: zwykłe, obustronnie odcinające albo bezpieczne. Gniazdo i króciec muszą być w tym samym standardzie, inaczej nie połączą się szczelnie.

Standardy szybkozłączy: DN 2,7, DN 5, DN 7,2 i DN 10

Oznaczenia DN i NW stosuje się zamiennie – liczba to średnica nominalna przelotu w milimetrach. Im większa, tym większy przepływ powietrza do narzędzia.

Szybkozłącza DN 7,2 mają korpus z mosiądzu, mechanizm ze stali nierdzewnej i uszczelnienie NBR. Pracują w temperaturze od -20 do +100°C, ze sprężonym powietrzem do 35 bar i niskim podciśnieniem.

Gniazdo i króciec – z czego składa się szybkozłącze?

Gniazdo montuje się na instalacji, reduktorze lub kompresorze. Ma zawór, który po rozłączeniu zamyka wypływ powietrza. Dostępne są gniazda z gwintem wewnętrznym i zewnętrznym od 1/8" do 1/2" oraz z końcówką na wąż.

Króciec (wtyk) zakłada się na wąż lub wkręca w narzędzie. W wersji standardowej nie ma zaworu – po rozłączeniu powietrze zostaje w wężu i narzędziu. Króćce DN 7,2 mają gwint wewnętrzny lub zewnętrzny 1/8"–1/2" albo końcówkę na przewód 6 i 10 mm.

Rodzaje szybkozłączy – zwykłe, obustronnie odcinające, bezpieczne

• Jednostronnie odcinające – zawór tylko w gnieździe. To wersja do większości zastosowań warsztatowych i przemysłowych.
• Szybkozłącza obustronnie odcinające DN 7,2 – zawór w gnieździe i w króćcu, więc po rozłączeniu medium zostaje zatrzymane po obu stronach. Sprawdzają się tam, gdzie wyciek jest kosztowny lub niepożądany.
• Szybkozłącza bezpieczne Cejn – rozłączają się dwuetapowo: najpierw odpowietrzenie, potem zwolnienie króćca, co zapobiega gwałtownemu „wystrzeleniu” węża pod ciśnieniem. Stal ocynkowana, przepływ do 2 250 l/min, ciśnienie pracy do 10 bar, produkcja Szwecja. Stosowane zamiennie za m.in. Parker Rectus 25/26, Parker Tema 1600/1625 i Prevost ESC07.
• Złącza kłowe GEKA – symetryczne złącza kłowe z mosiądzu, do 10 bar, z gwintem wewnętrznym lub zewnętrznym od 1/4" do 3/4".

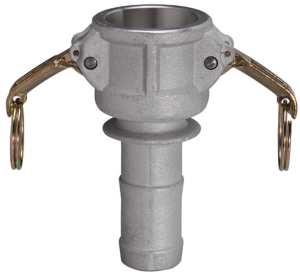

• Złącza Camlock – złącza dźwigniowe do węży o dużych średnicach (typ C pod wąż 13–63 mm); dostępne także jako złącza Camlock nierdzewne.

Szybkozłącze do kompresora – które wybrać?

Do kompresora warsztatowego najczęściej wybiera się standard DN 7,2: gniazdo wkręca się w wyjście reduktora lub zbiornika (najczęściej gwint 1/4" albo 3/8"), a króciec montuje na wężu lub narzędziu. Jeśli w zakładzie pracuje wiele osób, warto wybrać szybkozłącza bezpieczne – ograniczają ryzyko uderzenia wężem przy rozłączaniu. Przy narzędziach o dużym poborze powietrza, np. dużych szlifierkach, lepiej sprawdzi się DN 10.

Jak utrzymać szczelność szybkozłączy?

Większość nieszczelności to zużyte lub uszkodzone o-ringi oraz zanieczyszczenia w mechanizmie ryglującym. Warto okresowo sprawdzać uszczelnienia i utrzymywać czystość króćców. Gwinty gniazd i króćców uszczelnia się taśmą PTFE lub uszczelniaczem anaerobowym i dokręca bez nadmiernej siły, żeby nie uszkodzić gwintu.

Najczęściej zadawane pytania

Jakie są rodzaje szybkozłączy pneumatycznych?

Szybkozłącza pneumatyczne dzieli się według standardu (DN 2,7, DN 5, DN 7,2, DN 10) i funkcji: jednostronnie odcinające, obustronnie odcinające i bezpieczne z odpowietrzeniem. Osobną grupą są złącza kłowe GEKA i złącza dźwigniowe Camlock.

Jakie rozmiary szybkozłączek pneumatycznych są dostępne?

Rozmiar szybkozłączki określa standard DN oraz przyłącze. W ofercie są szybkozłącza DN 2,7, DN 5, DN 7,2 i DN 10, gniazda i króćce z gwintem od 1/8" do 1/2" oraz końcówki na wąż, np. 6, 10 i 13 mm.

Czy szybkozłączka pneumatyczna nadaje się do wody?

Standardowe szybkozłączki pneumatyczne są przeznaczone do sprężonego powietrza – medium podajemy w danych technicznych każdego produktu. Do wody i innych cieczy zwykle stosuje się złącza kłowe GEKA lub złącza Camlock; w razie wątpliwości pomożemy dobrać złącze do medium.

Czym różni się szybkozłącze bezpieczne od zwykłego?

Szybkozłącze bezpieczne rozłącza się dwuetapowo: najpierw uwalnia ciśnienie z węża, a dopiero potem zwalnia króciec. Zwykłe szybkozłącze rozłącza się od razu, więc wąż pod ciśnieniem może gwałtownie odskoczyć.
